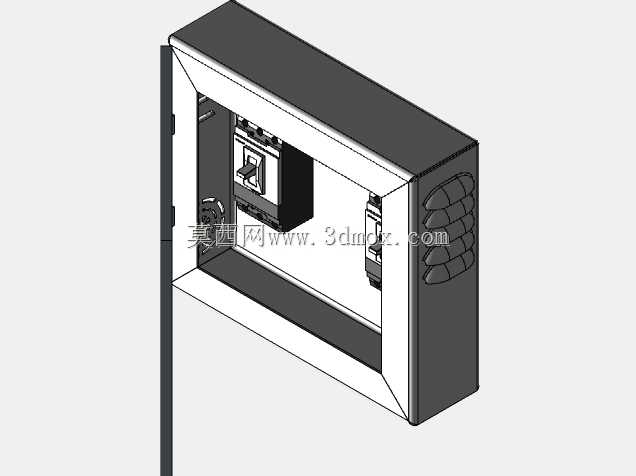

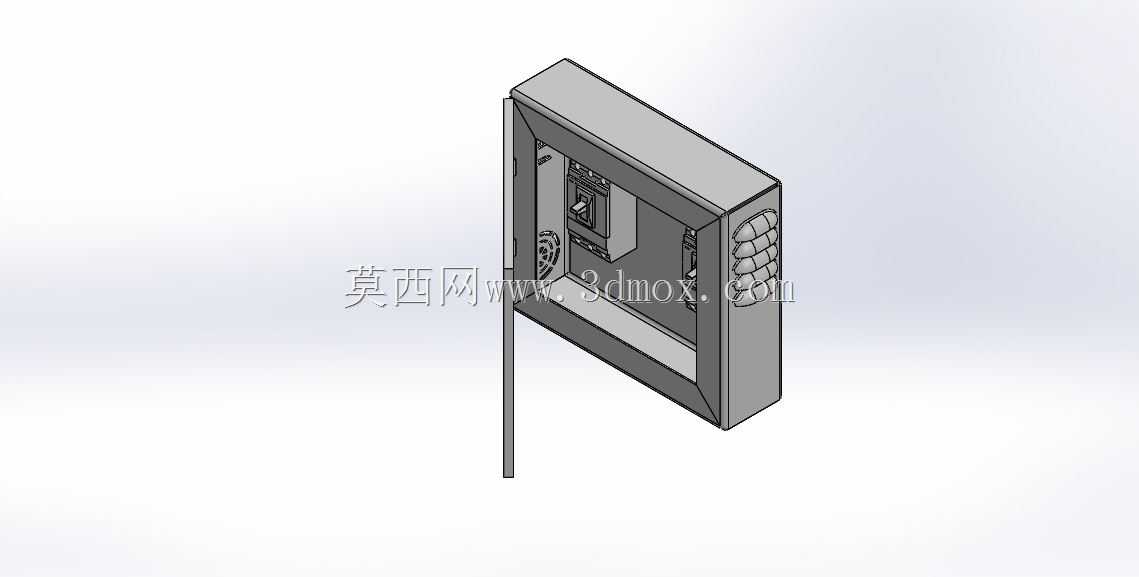

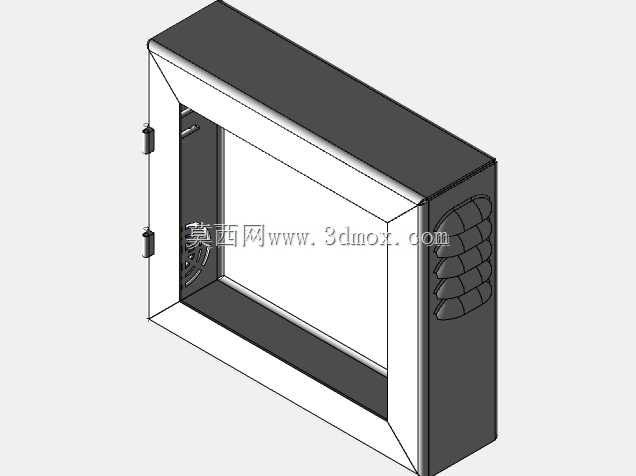

壁挂式嵌入式电气防护配电箱体结构

这款壁挂嵌入式配电箱体，主要应用于工业车间生产线旁、商用建筑公共区域、民用住宅配电竖井等场景，作为末端配电回路的承载防护结构，承担着回路通断控制、电气元件防护、操作安全隔离的核心作用，可容纳小型断路器、漏电保护装置、接线端子排等常规低压配电元件，为末端用电回路提供稳定的安装载体与安全防护屏障。从功能特性来看，该箱体采用嵌入式薄型设计，正面预留操作开口与门板安装位，箱体侧边预留进出线敲落孔结构，内部设置元件安装导轨固定位，可直接卡装标准模数化低压电气元件，箱体一侧预留接地端子安装位，满足电气安全防护的接地要求；箱体正面边缘设置门板合页安装位与锁扣固定位，可配套安装防护门板，实现非操作时段的封闭防护，避免无关人员误触带电部件，同时可阻挡粉尘、飞溅液体侵入箱体内部，降低电气元件受环境影响出现故障的概率。在设计思路上，这款箱体优先考虑安装适配性与操作便捷性，整体采用薄型长方体结构，嵌入墙体安装时可最大程度减少对室内空间的占用，外露正面边框做收边处理，可遮盖墙体开孔的不平整边缘，提升安装后的整体美观度；内部安装空间做模数化适配，按照常规低压末端配电元件的排布尺寸预留安装间隙，既保证元件安装后有足够的接线操作空间，也避免箱体尺寸过大造成材料浪费与安装不便；进出线孔位设置在箱体上下与侧方的隐蔽位置，布线完成后可通过配套护圈保护线缆绝缘层，避免线缆被金属孔边划伤。从安装边界与尺寸适配来看，该箱体的嵌入深度适配常规轻质隔墙与砖混墙体的暗装预留深度，正面边框尺寸略大于箱体嵌入部分，安装时可直接搭在墙体开孔外侧，无需额外做边框收边处理；箱体背部预留固定孔位，可通过膨胀螺丝直接固定在墙体基层上，保证长期使用的结构稳定性；内部元件安装位的排布预留了足够的散热间隙，常规负载下的元件工作热量可通过箱体金属壁自然散出，无需额外加装散热装置即可满足长期稳定运行的要求，同时箱体的金属结构可提供一定的电磁屏蔽效果，减少内部配电回路受外界电磁干扰的影响，也避免内部元件的电磁辐射向外扩散。
