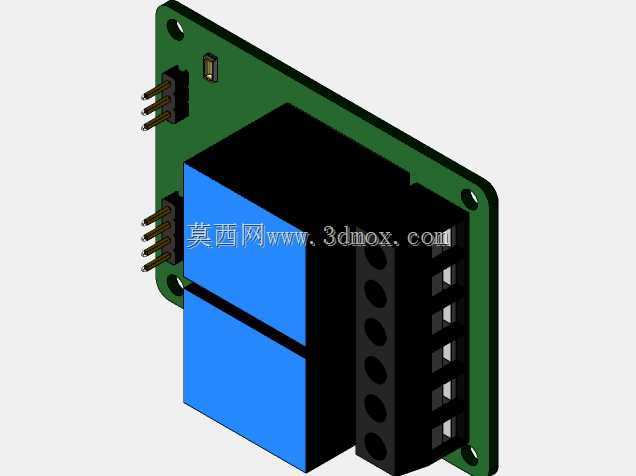

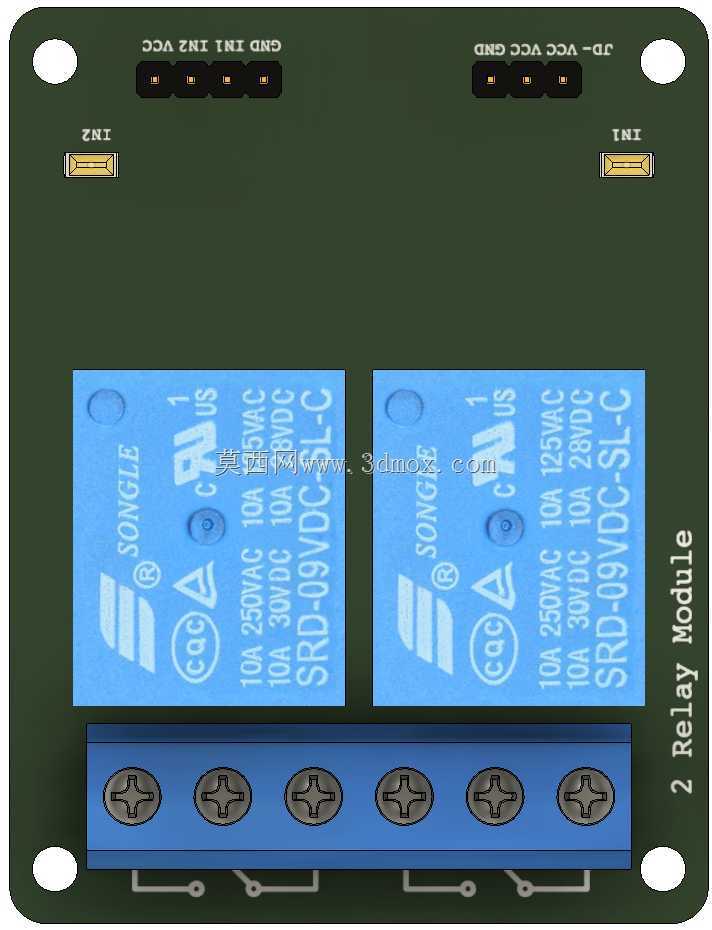

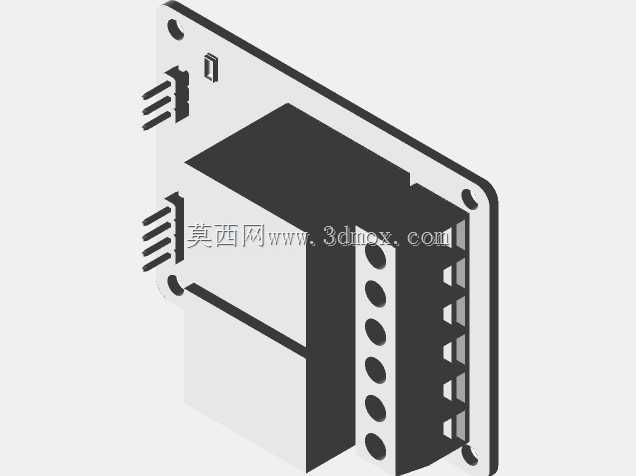

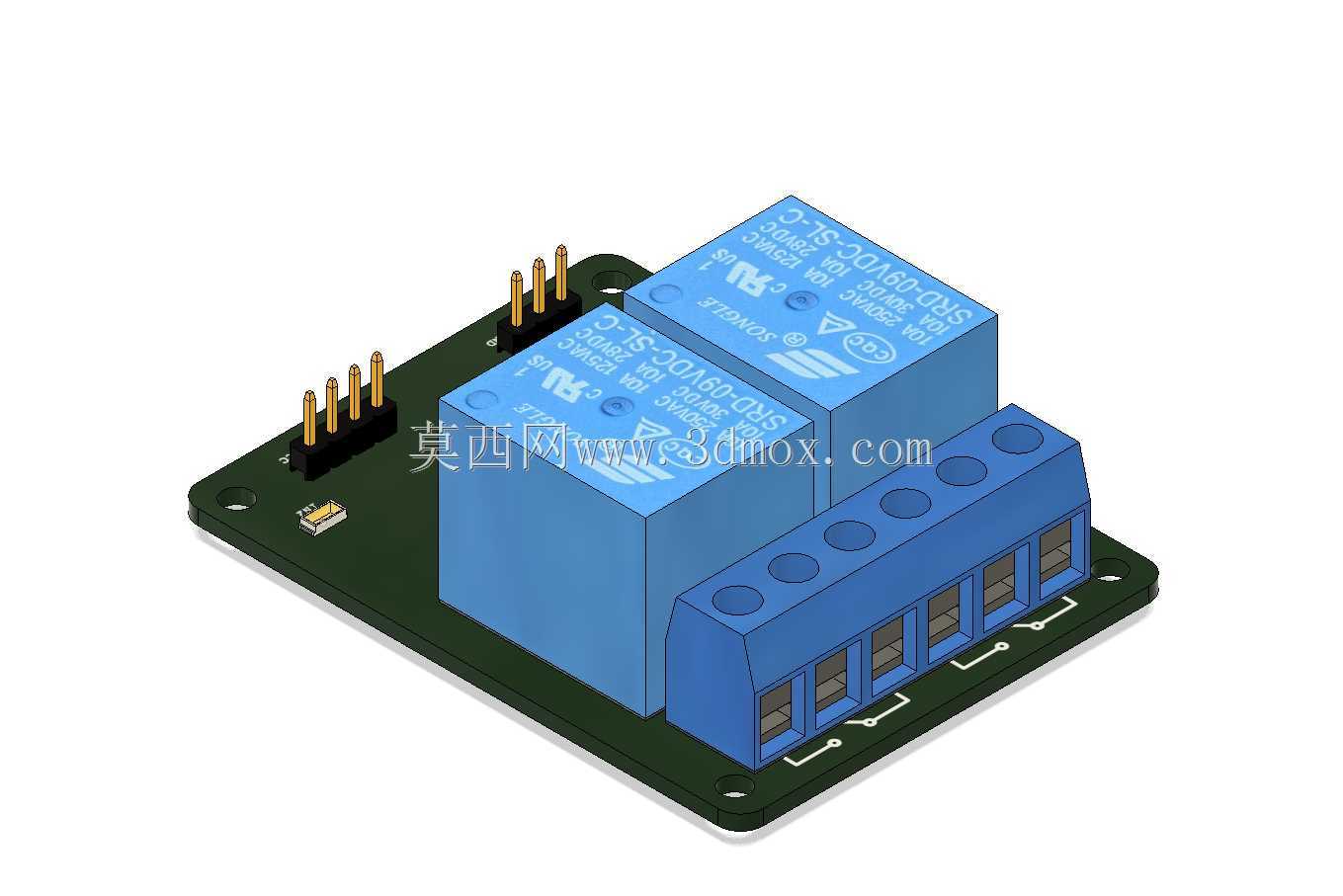

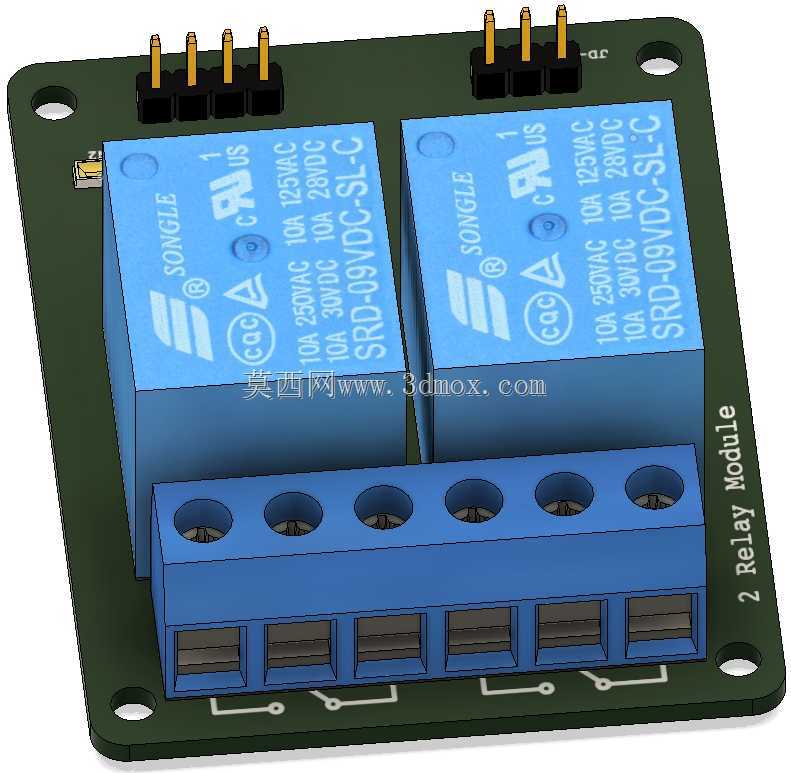

双路5V继电器控制模块结构设计

项目分类:继电器 发布时间:2021-04-09 ID:128153
  • 双路5V继电器控制模块结构设计
  • 双路5V继电器控制模块结构设计
  • 双路5V继电器控制模块结构设计
  • 双路5V继电器控制模块结构设计
  • 双路5V继电器控制模块结构设计
  • 双路5V继电器控制模块结构设计

这款双路继电器控制模块,是面向低压电控场景开发的通用型电控切换部件,主要应用在智能家居控制回路、小型自动化实验装置、创客DIY电控项目、工业低压信号切换回路、教学实验台电路搭建等场景中,核心作用是通过低压控制信号实现高压负载回路的通断切换,解决小电流控制信号无法直接驱动大电流负载的痛点,同时实现控制回路与负载回路的电气隔离,提升电路运行的安全性。从功能特性来看,模块搭载两路独立的继电器单元,每一路都可单独接收控制信号完成触点吸合与释放动作,支持5V直流控制信号输入,能够兼容市面上绝大多数单片机控制板、PLC扩展输出端的信号电平,模块自带接线端子排,每路继电器都对应常开、常闭两组触点接线位,方便使用者根据实际控制需求选择触点类型,板载的排针接口采用标准间距设计,可直接与常用的控制开发板插接使用,无需额外制作转接线缆。在设计思路上,整体采用模块化集成布局,将继电器主体、接线端子、信号接插件、状态指示元件全部集成在一块PCB基板上,基板采用FR-4玻纤板材制作,布线时特意将高压负载走线与低压控制走线做了分区排布,避免高压回路对控制信号产生电磁干扰,两个继电器单元并排布置在基板中部位置,接线端子设置在基板一侧边缘,信号排针设置在另一侧边缘,这种布局既方便控制信号的接入,也方便负载线缆的压接固定,同时板上预留了固定安装孔位,可通过螺丝将模块固定在电控箱安装轨或者设备内壁上。从外形尺寸与安装边界来看,模块整体为规整的长方体结构,整体厚度控制在较低范围,不会占用过多电控箱内部空间,安装孔位的间距采用通用标准尺寸,可适配市面上多数小型电控安装位的孔距要求,接线端子的接线口朝向一致,方便多根线缆的规整排布,继电器顶部预留了足够的散热空间,避免长时间带载工作时热量堆积影响元件寿命,模块边缘做了圆角处理,避免安装时划伤操作人员手部,接插件的插拔高度也做了适配,插接控制排线后不会与周边其他元件产生干涉。
