单路高低电平触发继电器模块结构设计

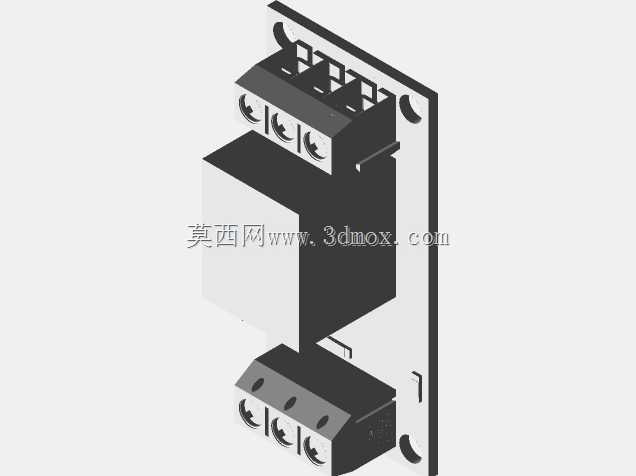

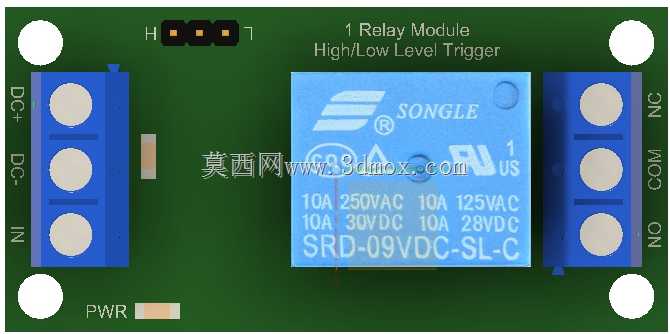

这款单路高低电平触发继电器模块，是面向低压电控场景开发的通断控制执行部件，核心作用是通过弱信号驱动实现强电回路的隔离通断，广泛应用在智能家居控制回路、学生电子实训装置、小型自动化设备IO扩展、创客DIY电控项目、工业低压信号转接等场景中，能够解决主控芯片IO口驱动能力不足、强弱电回路未隔离带来的干扰与器件损坏问题。模块核心采用松乐SRD系列功率继电器作为执行元件，触点可承载10A等级的交直流负载，能够适配常见的250VAC、30VDC及以下电压等级的回路通断需求，支持高电平、低电平两种触发模式，可匹配不同输出逻辑的主控板卡，无需额外调整信号电平即可直接对接使用。在设计思路上，模块采用一体化PCB载板布局，将继电器主体、接线端子、触发接口、电源指示元件整合在同一块绿色FR4基板上，板体四角预留标准直径的安装固定孔，可直接通过铜柱或螺丝固定在设备电控仓内的安装平面上，也可搭配排针直接插装在面包板或洞洞板上完成快速原型搭建。板载接线端子采用蓝色彩色标识的螺钉压接结构，左侧端子分别对应直流电源正、电源负、触发信号输入，右侧端子分别对应常闭、公共端、常开触点，接线标识清晰印在板体边缘，可避免现场接线时的错接问题；板体边缘预留电源指示位置，触发导通时可直观显示模块工作状态，方便现场调试排查故障。安装边界方面，模块整体为规整矩形布局，板上元件最高高度为继电器本体与接线端子的高度，所有元件均未超出板体轮廓范围，安装时无需额外预留侧面避让空间，仅需在板体上方预留接线操作空间即可完成布线作业；触发回路与负载回路在板上采用分区布线，强弱电走线间隔满足低压电控安全间距要求，可降低回路间的信号干扰，提升长时间工作的稳定性。模块整体结构紧凑，在有限的板体空间内整合了全部功能元件，既满足小体积设备的安装空间要求，又兼顾了接线操作的便利性，无需额外搭配转接板即可独立完成控制功能。
