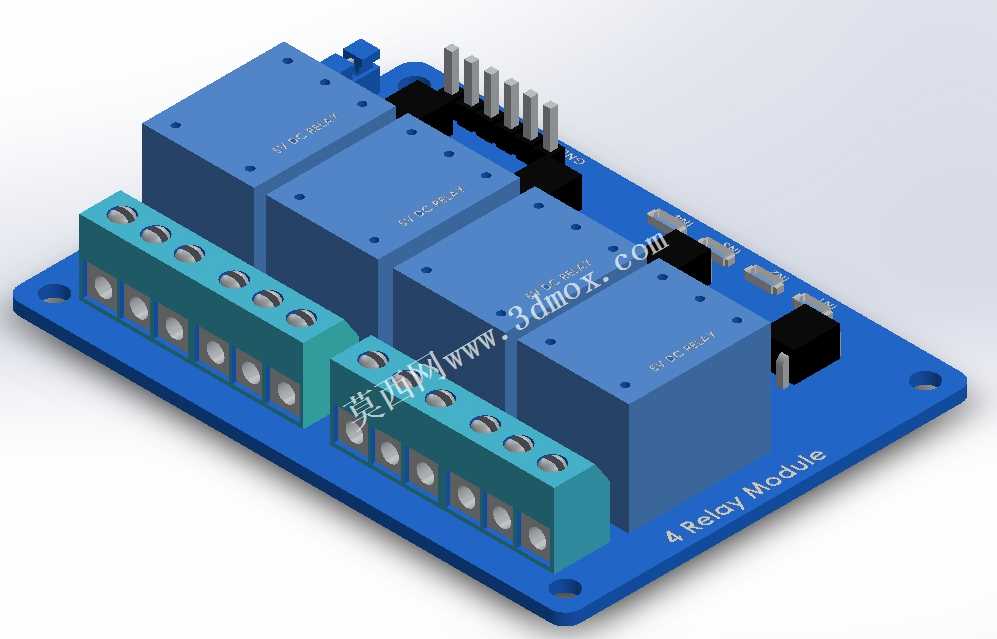

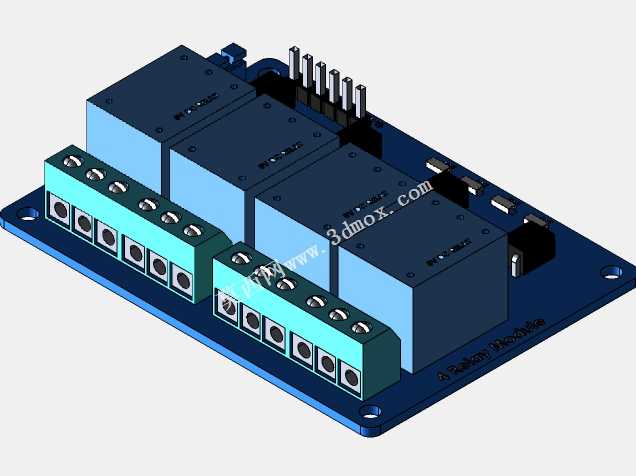

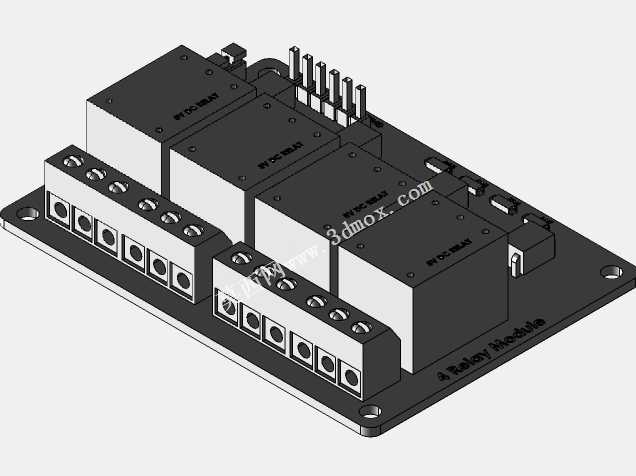

带接线端子的四路继电器控制板结构设计

这款四路继电器控制模块，是工业电控、智能家居、实验实训场景中十分常用的弱电控制强电的中间执行组件，核心作用是通过低压控制信号的输入，驱动继电器触点完成通断动作，实现小信号对大功率负载回路的隔离控制，避免控制端直接接触高压回路带来的安全风险，同时可扩展控制端口的带载能力，适配多回路独立切换的使用需求。

从实际应用场景来看，这类模块常被用于自动化产线的信号中转控制、智能家居的灯光与家电回路通断、创客DIY项目的多负载驱动、教学实验台的电路演示单元，能够同时接入四路独立的负载回路，每一路都可单独接收控制信号完成通断操作，互不干扰，可满足多设备并行控制的场景需求。模块自带光耦隔离结构设计，能够有效阻隔负载端的浪涌、干扰信号反向串入控制端，保护前端的主控电路不受损坏，提升整套控制系统的运行稳定性。

在产品功能特性上，模块板载四个独立的电磁继电器单元，每一路都对应设置了带标识的接线端子排，端子采用螺丝压接的接线方式，无需焊接即可完成导线的固定，接线便捷且接触可靠，能够适配不同线径的导线接入，降低现场接线的操作难度。板上预留了标准间距的排针接口，可直接与常见的单片机开发板、PLC控制端口对接，控制信号输入简单，无需额外设计转接电路。板载的状态指示结构可直观显示每一路继电器的吸合状态，方便现场调试与故障排查，快速定位回路异常问题。

设计思路上，整体采用板载集成的布局方式，将继电器、接线端子、排针接口、隔离器件、状态指示元件全部整合在一块PCB基板上，元器件排布紧凑合理，高压接线区域与低压信号区域做了清晰的物理分隔，避免接线时误触高低压部位带来的安全隐患。基板采用圆角设计，边角预留了标准尺寸的安装固定孔，可直接通过螺丝固定在电控箱内的安装导轨、设备内壁或者实验台面板上，安装孔位的间距符合通用电控配件的安装规范，无需额外打孔改造即可适配多数安装场景。

外形尺寸与安装边界方面，模块整体为规整的长方形结构，板上最高的元器件为继电器本体，整体高度控制在常规电控配件的尺寸范围内，接线端子排布在板体的侧边，接线操作时不会与其他相邻安装的元件产生空间干涉，排针接口位于板体的另一侧，与接线区域分置两端，走线时可将信号线与动力线分开排布，减少线间干扰。模块的安装孔位于板体的对角位置，固定后整体结构稳固，不会因为继电器吸合释放的震动产生松动，能够适配长期连续工作的工业使用场景。
