USB2.0A型接口转2.54mm直插PCB转接板

这款转接板主要面向电子原型开发、小批量电路调试、嵌入式设备改装等场景，解决了表贴式USB2.0A型母座无法直接搭配常规2.54mm间距面包板、洞洞板使用的痛点，在DIY电子制作、学生课程设计、工业控制板卡外接调试接口、老旧设备USB接口改装等场景中都能发挥实用价值，无需额外定制异形转接结构，就能快速实现标准USB接口与常规直插式电路的可靠连接。

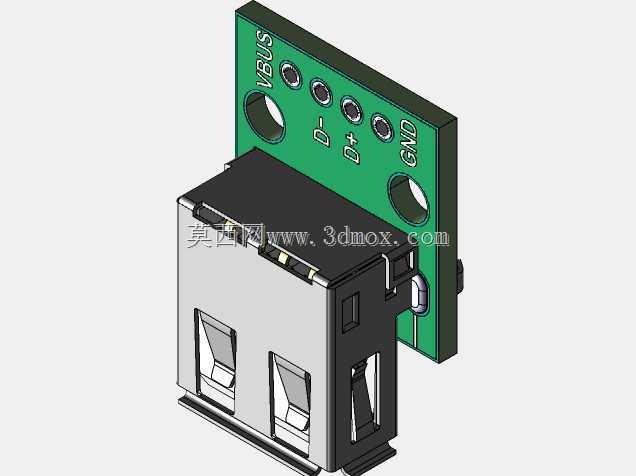

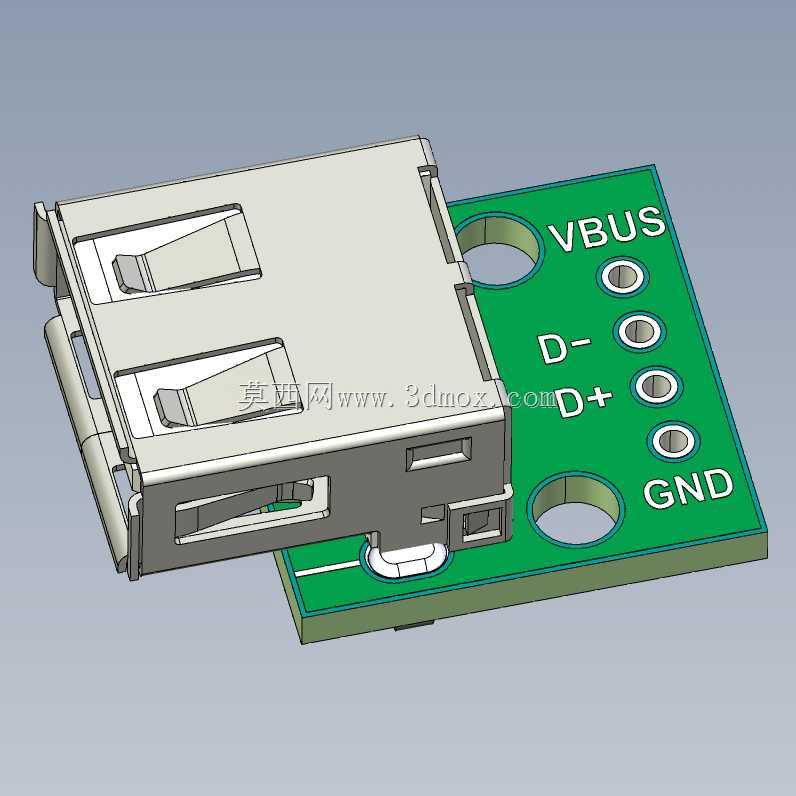

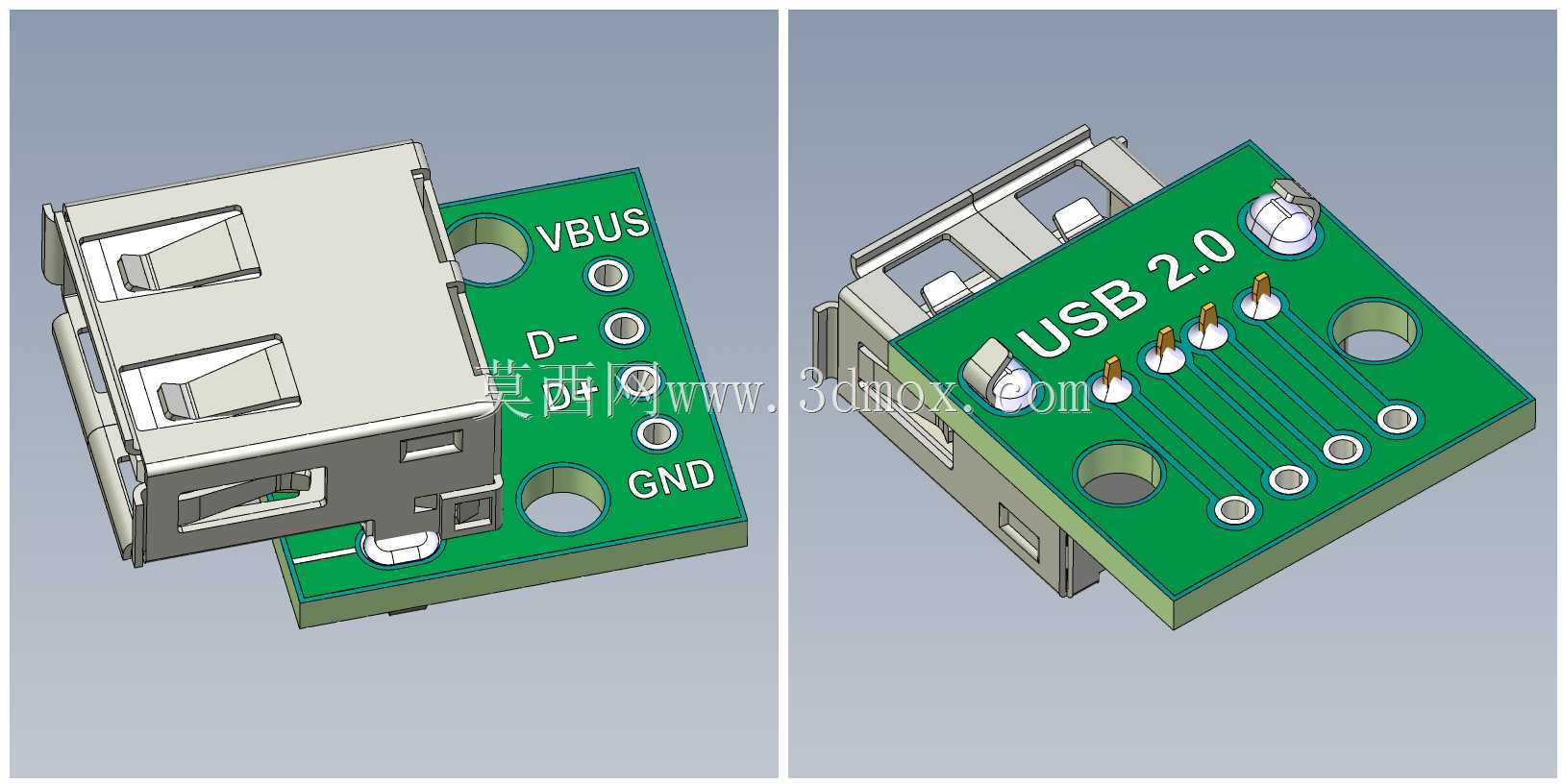

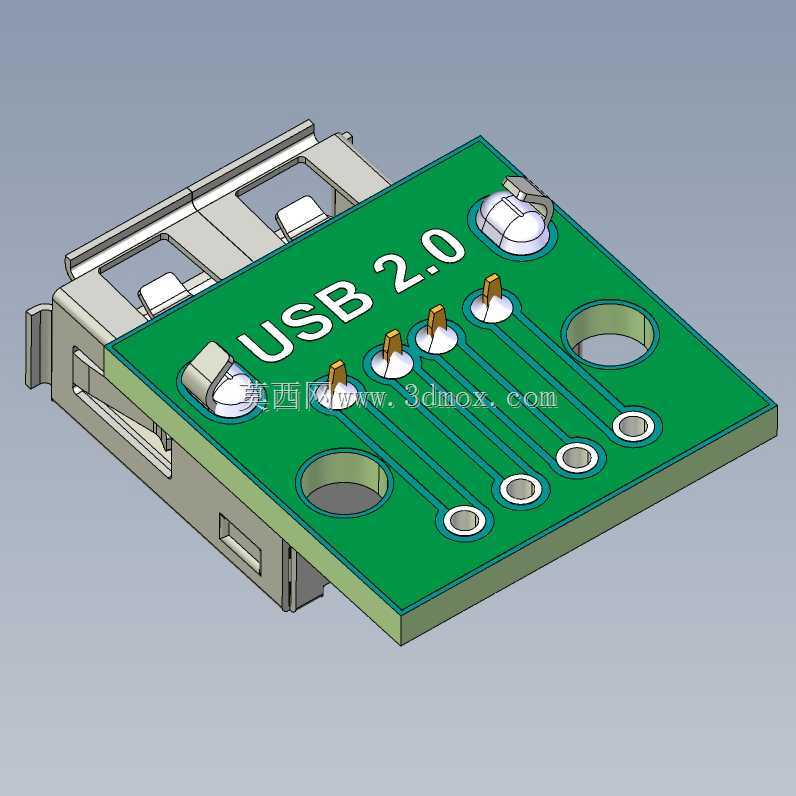

产品核心功能是实现USB2.0A型母座接口到2.54mm间距DIP直插引脚的信号转换，板载引出VBUS电源正、D-数据负、D+数据正、GND电源地四个核心信号引脚，引脚间距完全匹配通用面包板、万能PCB的孔位标准，插装后无需额外飞线就能完成USB信号的引出，既可以直接焊接在定制PCB上作为固定USB接口使用，也可以插装在面包板上作为临时调试接口，适配多数低压USB供电与数据传输场景，支持USB2.0全速传输速率，满足常规键鼠、调试器、低速外设的连接需求。

设计过程中完全参照官方USB连接器组件的实际尺寸进行适配，母座安装位置的定位孔、焊盘边界都严格匹配实物连接器的安装尺寸，避免出现连接器装不上、焊盘对位偏差的问题；PCB板的外形做了圆角处理，边缘没有尖锐毛刺，四个安装定位孔可以配合铜柱将转接板固定在设备外壳或安装支架上，防止使用过程中接口受力松动；走线做了等长处理，保证D+、D-差分信号的传输一致性，减少高速信号传输时的干扰与丢包问题，电源走线做了加宽处理，能够承载500mA以内的USB标准供电电流，避免大电流负载下走线过热压降过大。

安装边界方面，PCB整体尺寸紧凑，母座突出板面的高度、直插引脚的伸出长度都做了精准控制，插装在标准面包板上时，母座底部与板面留有足够间隙，不会和板上其他元件产生干涉；直插引脚的长度适配常规面包板的插接深度，插装后引脚不会穿透面包板触碰下方桌面，也不会因为插入过浅导致接触不良；母座的接口开口位置与板边齐平，设备外壳开孔只需匹配标准A型USB接口的通用尺寸即可完成装配，无需针对这款转接板单独调整开孔位置与尺寸，大幅降低设备外壳的设计加工难度。
