重型定向平板安装脚轮结构设计

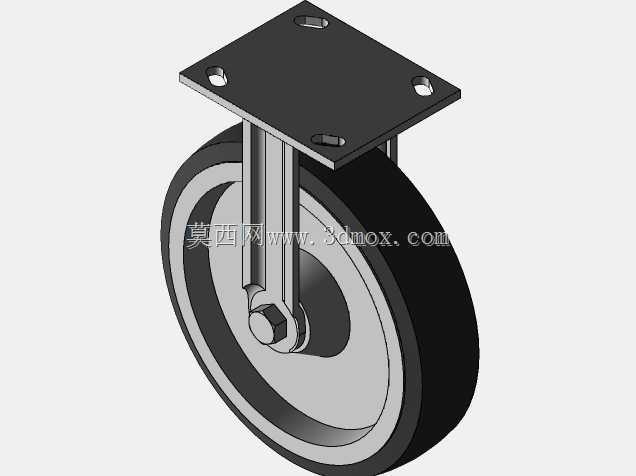

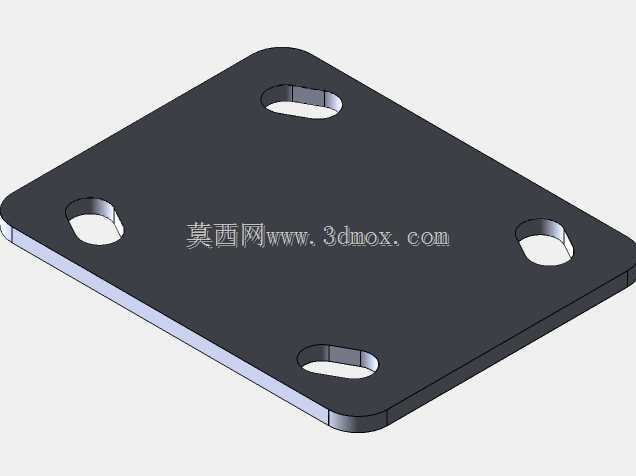

这款定向脚轮主要面向工业生产场景中的重载移动需求设计，常见应用场景覆盖车间物料周转台车、重型设备移动基座、仓储货架转运架、生产线旁工装拖架等场景，核心作用是为大重量承载对象提供稳定的低阻力移动支撑，同时依靠定向结构保证直行移动过程中的轨迹稳定性，避免万向轮在长距离直行时容易出现的方向偏摆、蛇形走位问题。从功能特性来看，这款脚轮采用单轮定向支撑结构，轮体部分采用软硬复合结构设计，外层为高耐磨弹性材质，能够在水泥地面、环氧地坪、钢板地面等常见工业地面上滚动时有效缓冲路面微小颠簸，降低移动过程中的震动传导，避免承载的精密工件、易碎物料因震动出现磕碰损伤；内层为高强度硬质支撑结构，能够承受大吨位径向载荷，避免长期重载下轮体出现压溃变形。轮体与顶部安装板之间采用双侧支架支撑结构，支架通过一体成型的金属立板连接顶部安装法兰与轮轴，轮轴与支架之间采用间隙配合的转动连接结构，保证轮体转动顺滑无卡滞，同时双侧支撑的结构能够平衡轮体两侧受力，避免单侧支架受力过大出现弯折变形。设计过程中重点考量了安装适配性与承载冗余，顶部安装板为正方形平板结构，板上预留四个对称分布的安装孔位，孔位采用长圆孔与圆孔组合的设计，既可以适配标准规格的螺栓安装，也能在一定范围内适配不同孔距的安装基座，降低现场安装的对位难度；安装板与支架之间采用垂直刚性连接，保证受力方向垂直向下，避免侧向受力带来的结构失效风险。安装边界方面，这款脚轮的整体高度从安装板顶面到轮体最底端的垂直距离适配常规工业台车的底盘高度，轮体宽度足够保证接地面积，在额定载荷下不会出现对地压强过大压损地坪的问题，轮体转动过程中与支架之间预留足够的间隙，不会出现轮体摩擦支架的卡滞问题，同时整体结构没有突出的尖锐棱角，安装使用过程中不会剐蹭操作人员或周边物料。在实际使用中，这类定向脚轮通常会与同规格的万向脚轮搭配使用，在台车或设备的同一侧安装两个定向轮保证直行轨迹，另一侧安装万向轮实现转向操控，相比全万向轮的配置，直行推动时更加省力，长距离移动时方向控制难度更低，尤其适合大重量物料的长距离车间转运场景，能够有效降低操作人员的推动负荷，提升物料转运的效率。
