油浸式发电变压器三维结构设计

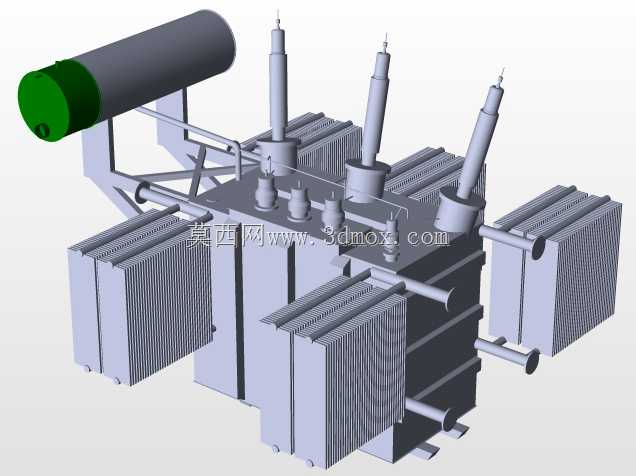

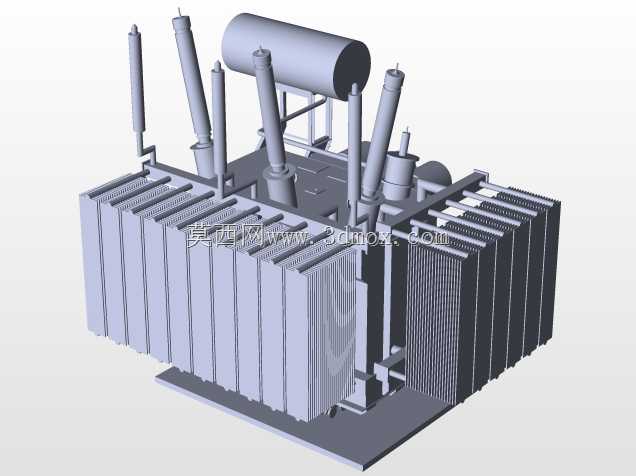

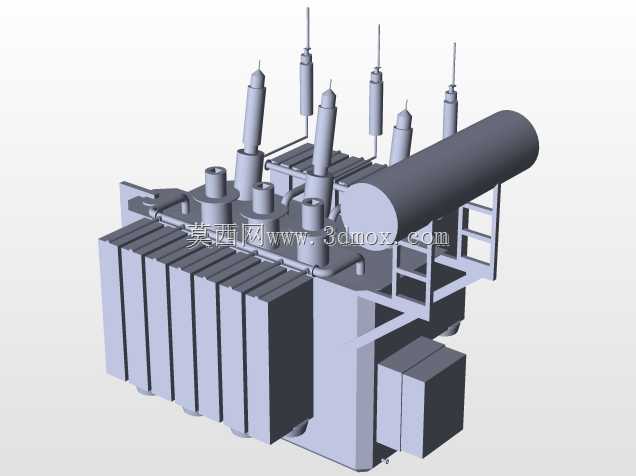

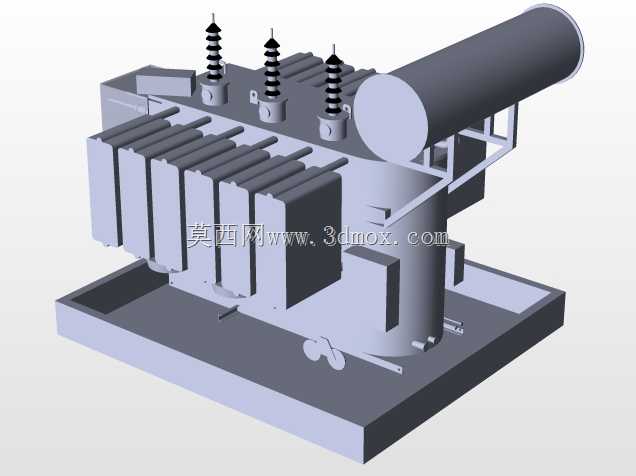

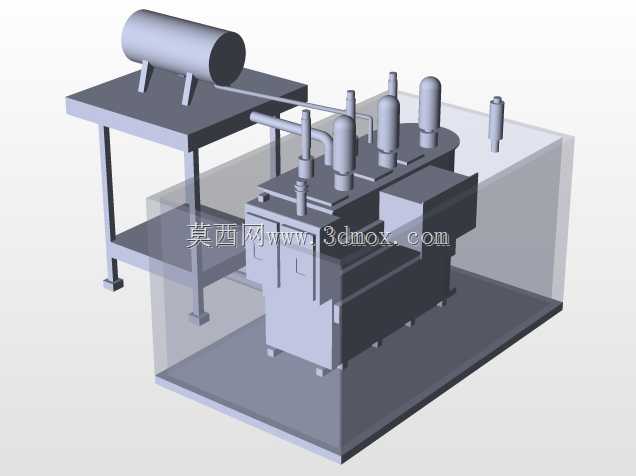

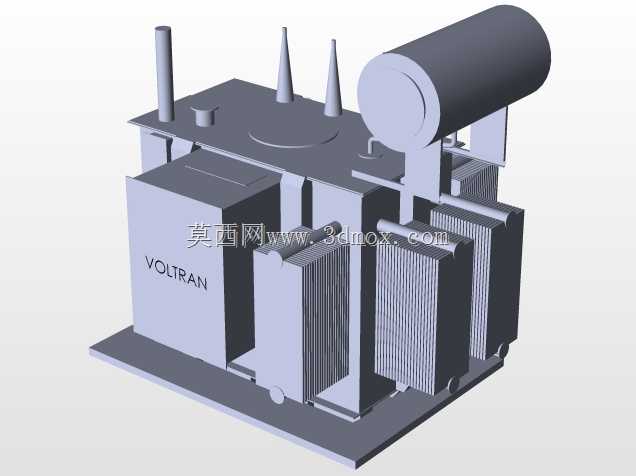

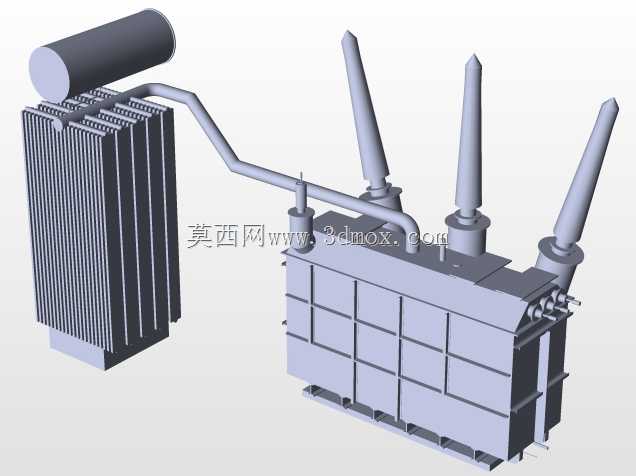

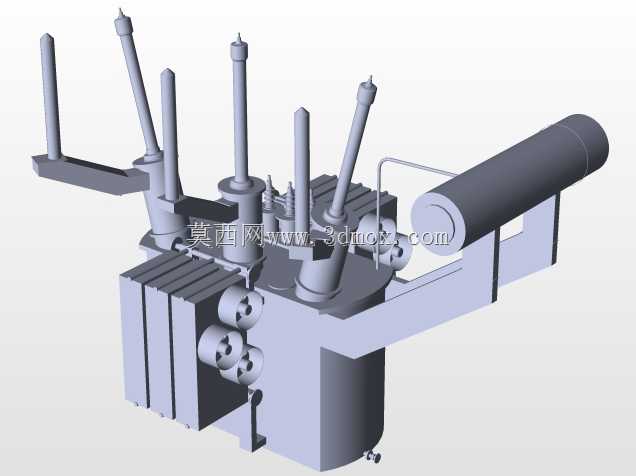

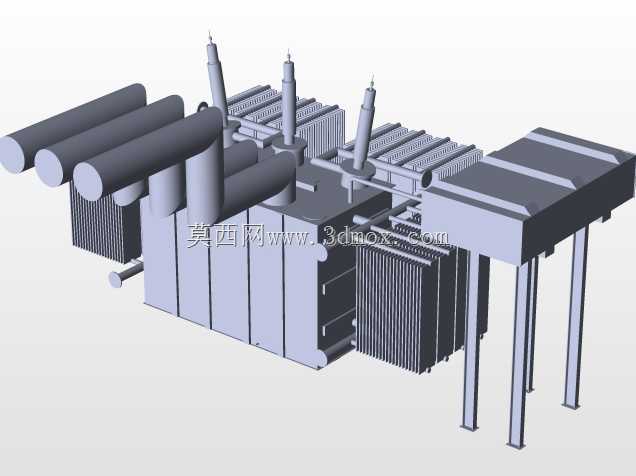

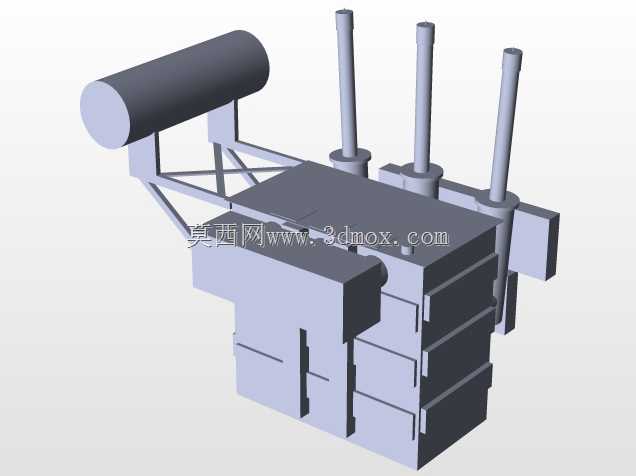

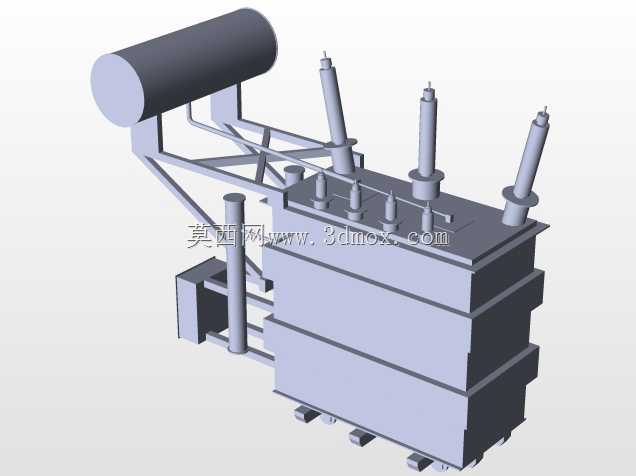

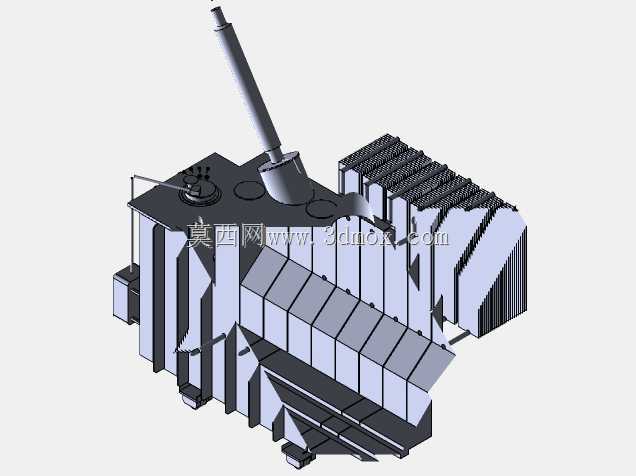

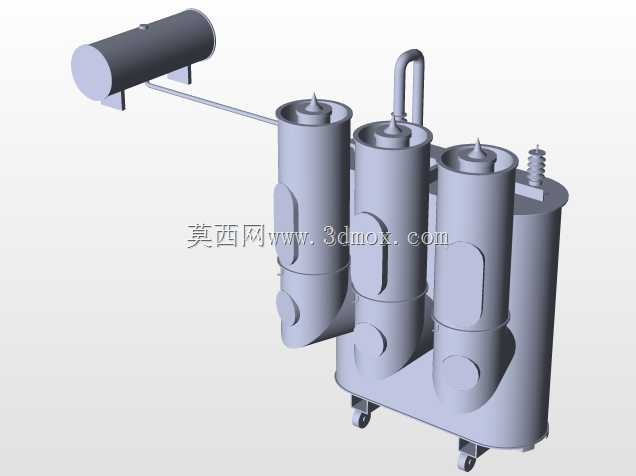

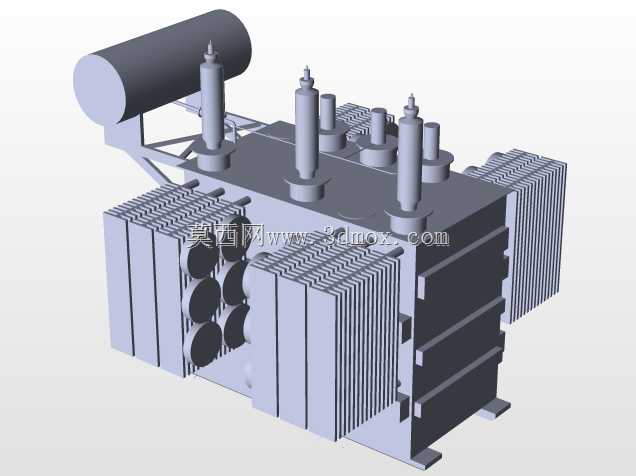

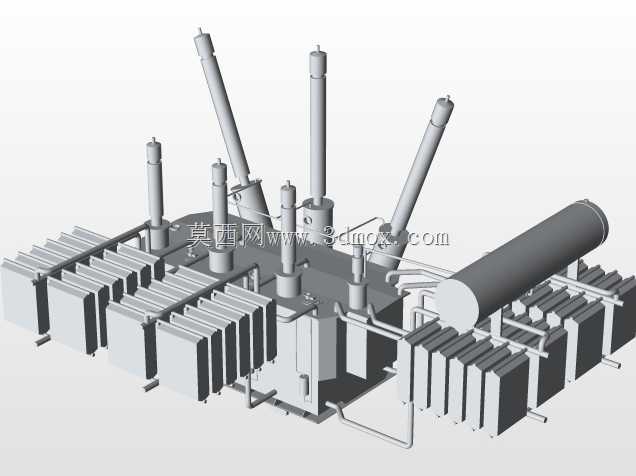

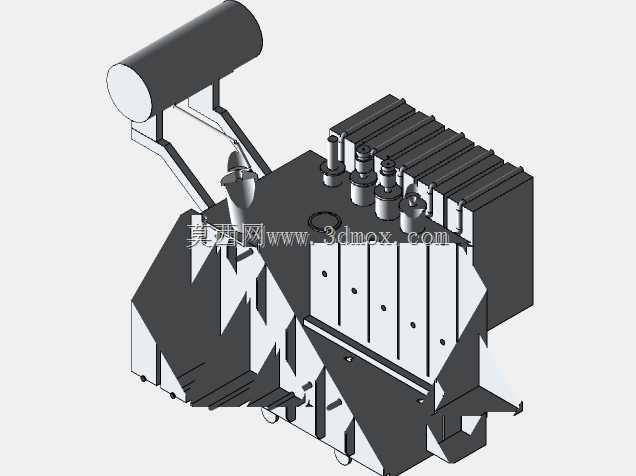

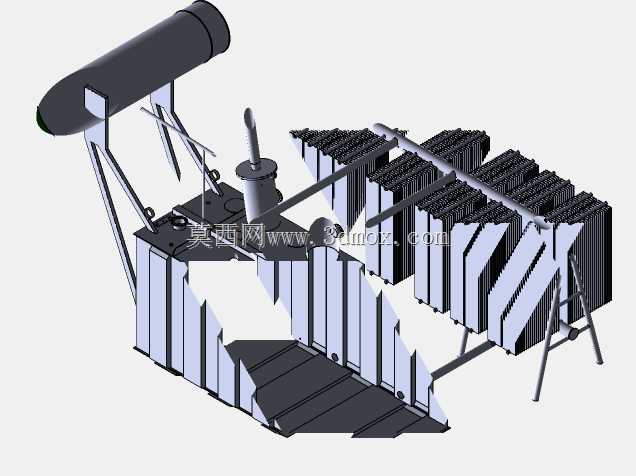

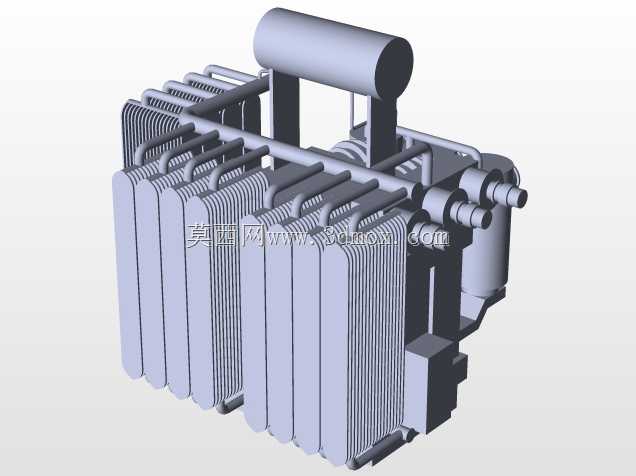

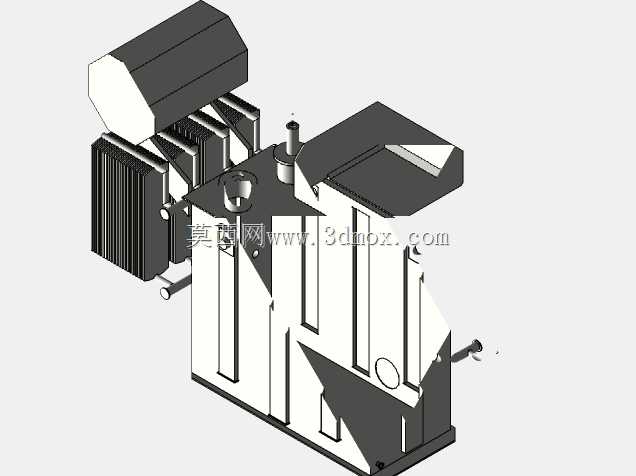

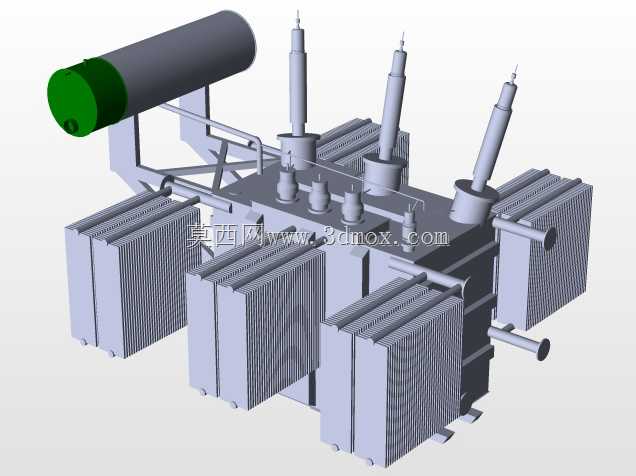

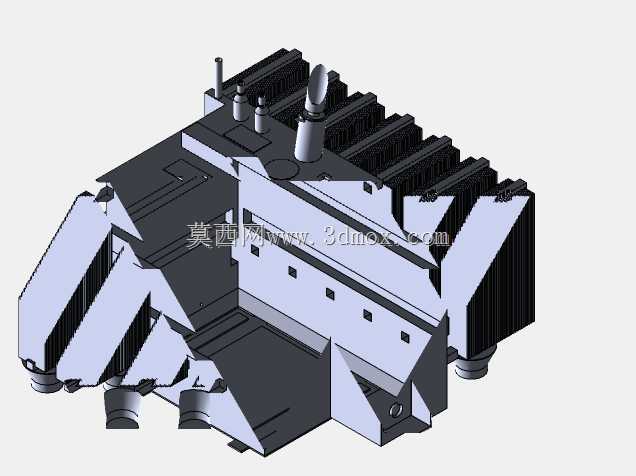

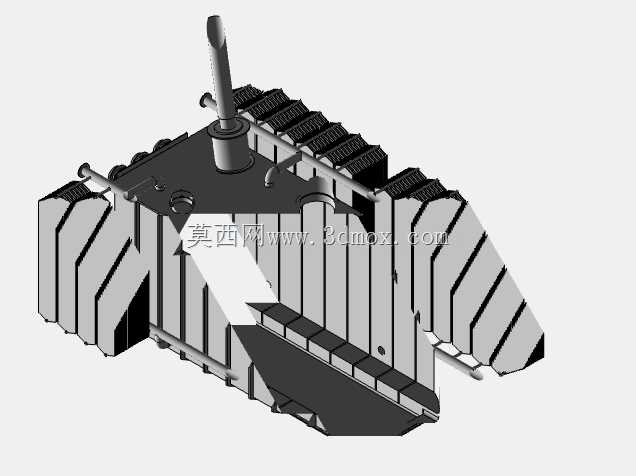

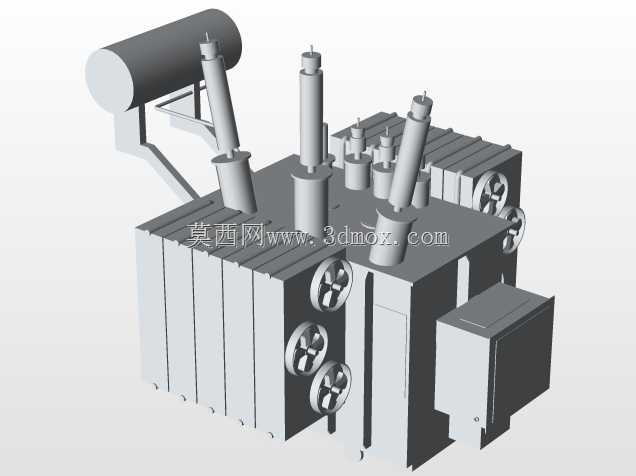

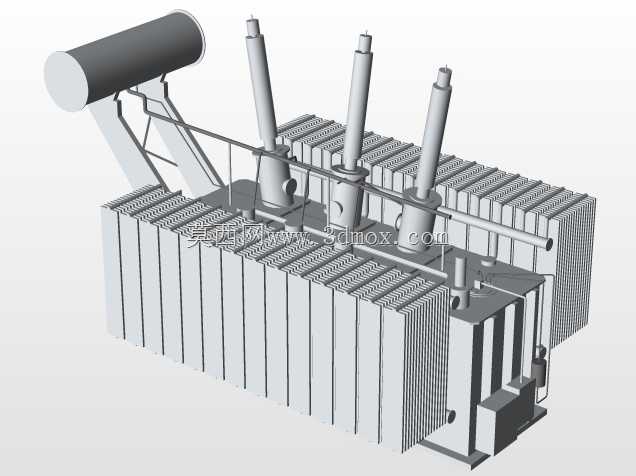

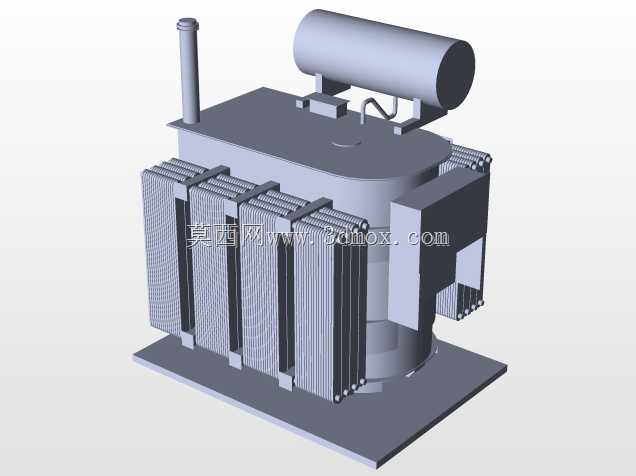

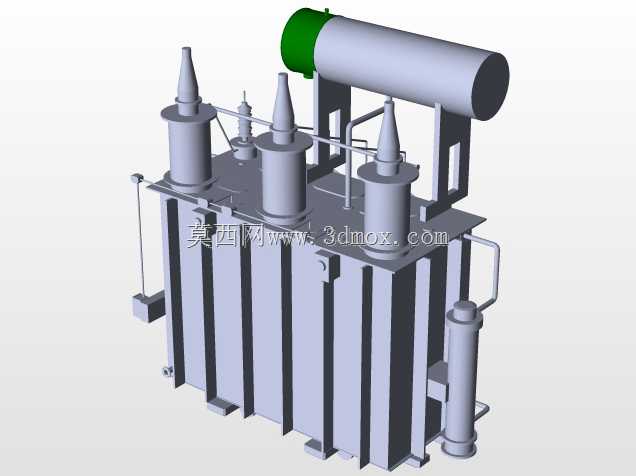

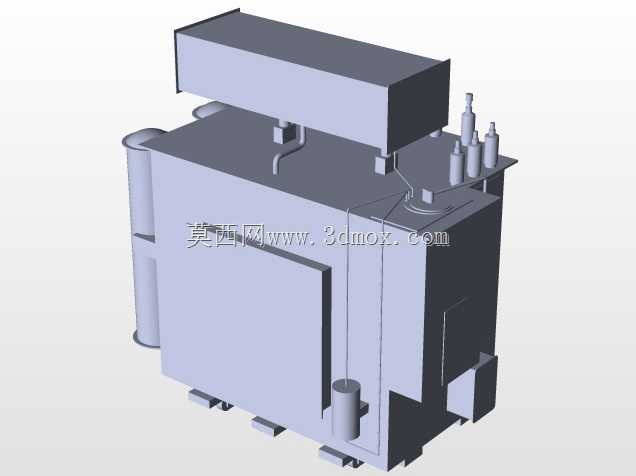

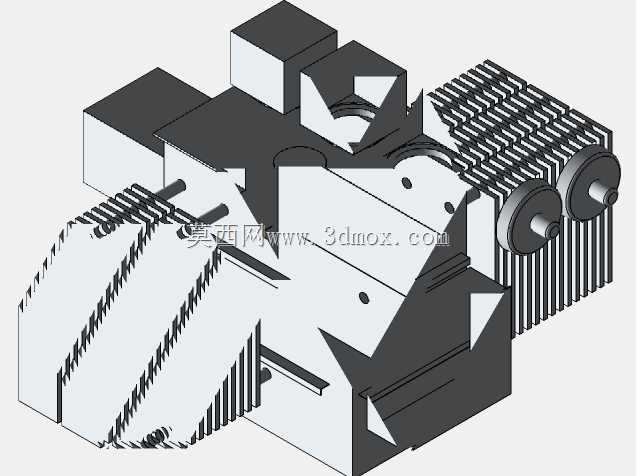

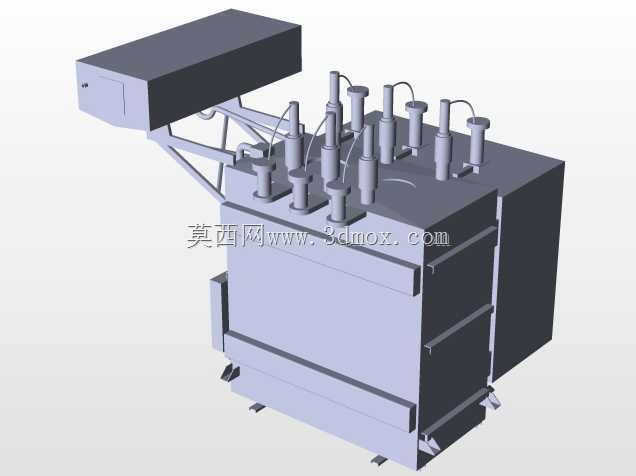

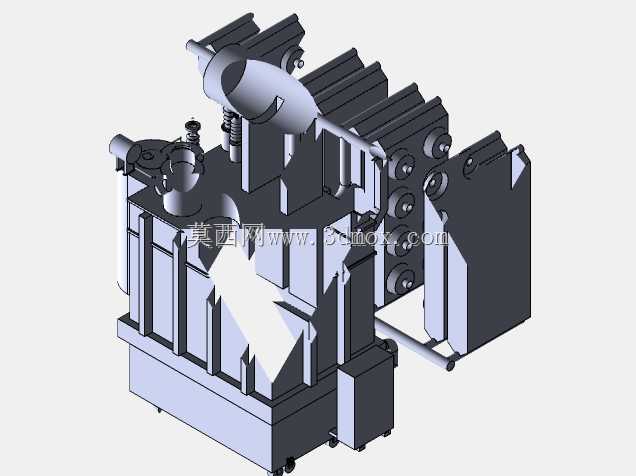

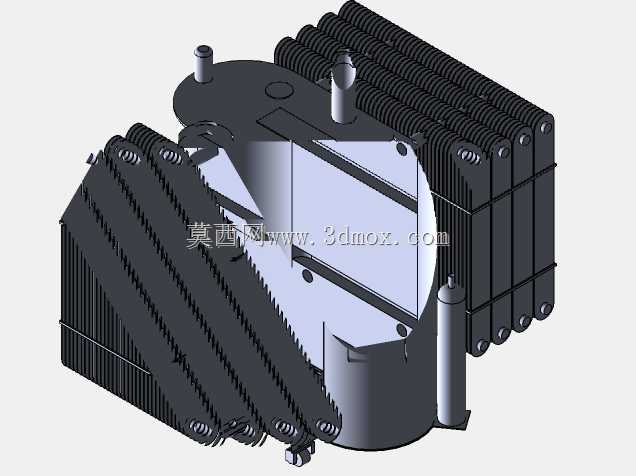

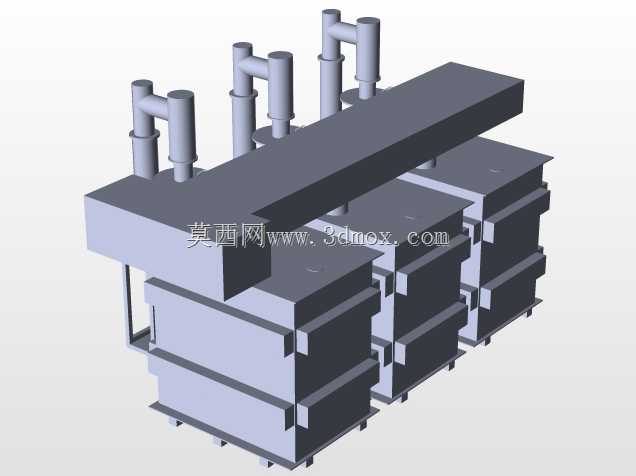

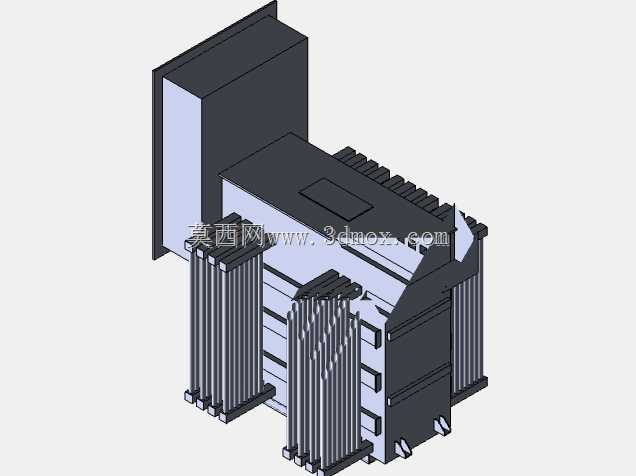

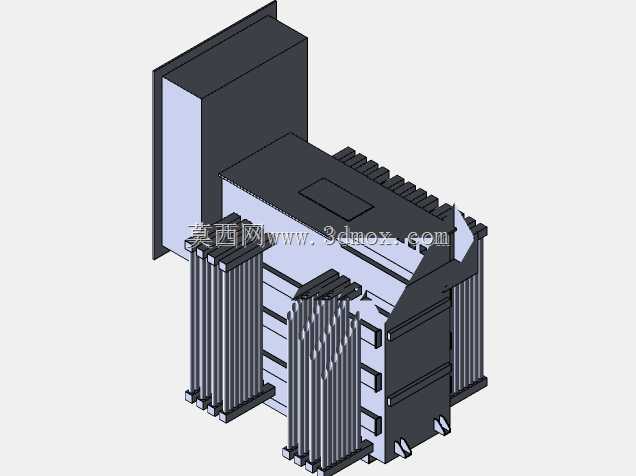

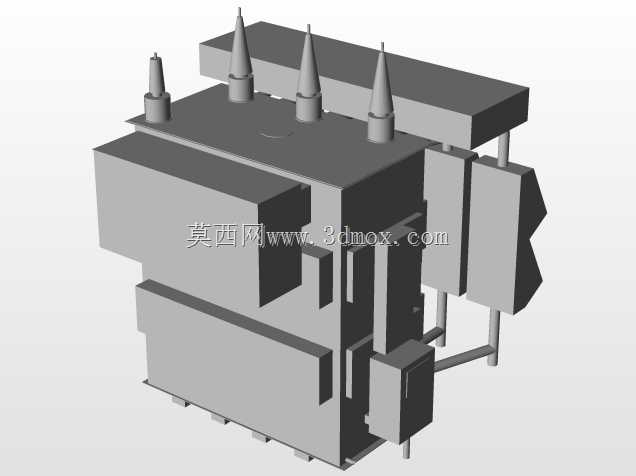

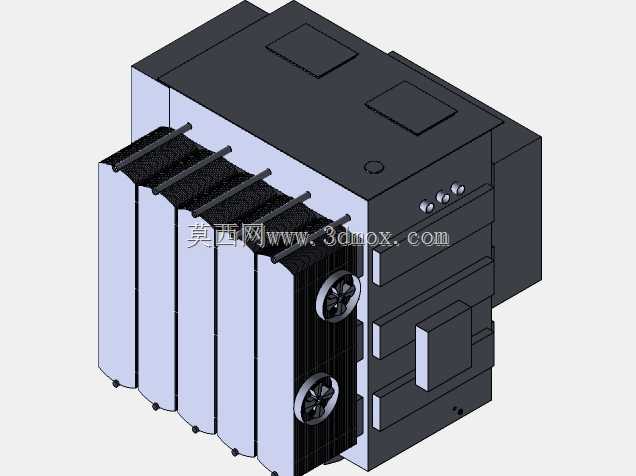

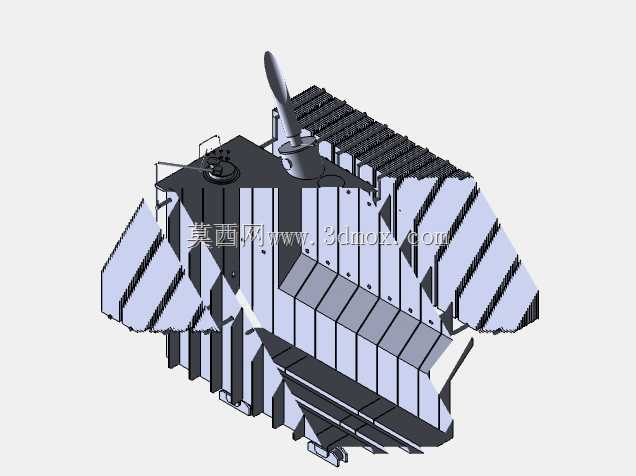

　　从三维模型呈现的结构来看，这款产品采用油浸式自冷结构设计，顶部布置的卧式圆筒形结构为储油柜，也就是工程中常说的油枕，其作用是补偿变压器油因温度变化产生的体积胀缩，避免油箱内部出现负压或者油位溢出，同时减少变压器油与空气的接触面积，降低油质氧化受潮的概率，储油柜通过连通管与油箱本体连接，配套的气体继电器安装在连通管路径上，可在内部出现故障产气时触发报警或者跳闸信号。油箱本体采用波纹式箱壁结构，这种结构一方面可以增加散热面积，在自然通风条件下带走绕组和铁芯运行产生的热量，另一方面波纹片具备一定的弹性形变能力，可以抵消内部油液的温度形变应力，减少油箱承压变形的风险。在火力发电厂、水力发电站、新能源场站的电能外送环节，这类发电变压器承担着将发电机出口端较低电压抬升至电网接入标准电压的核心职能，是发电侧并网环节不可或缺的核心变电设备。不同于配电侧变压器靠近终端负荷的布置逻辑，发电变压器通常紧邻发电机组出线端布置，安装区域多为电厂主变场，需要匹配机组的连续满发运行工况，在结构设计上优先考虑长期重载运行的散热可靠性、短路冲击耐受能力以及户外布置的环境适应性。

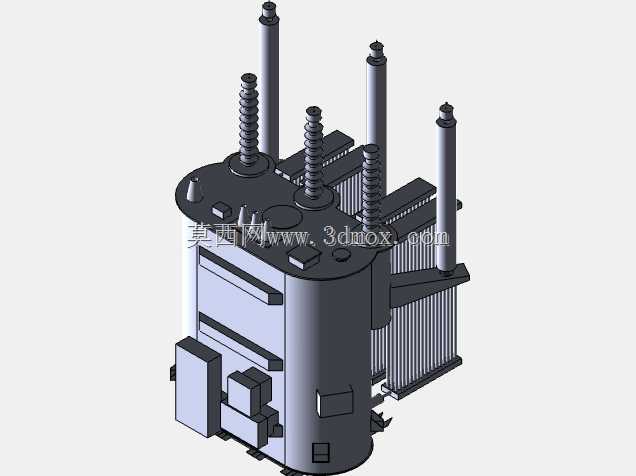

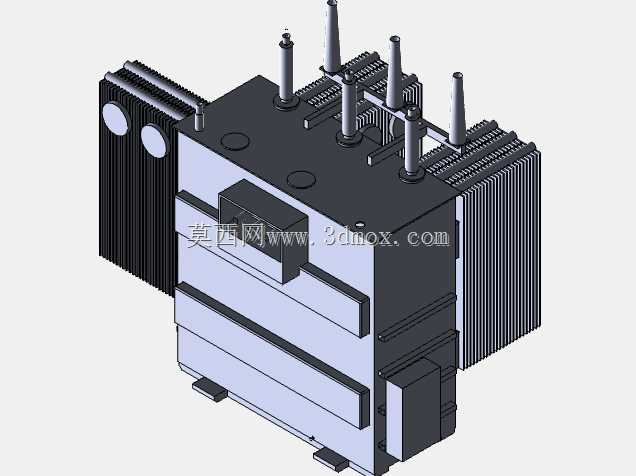

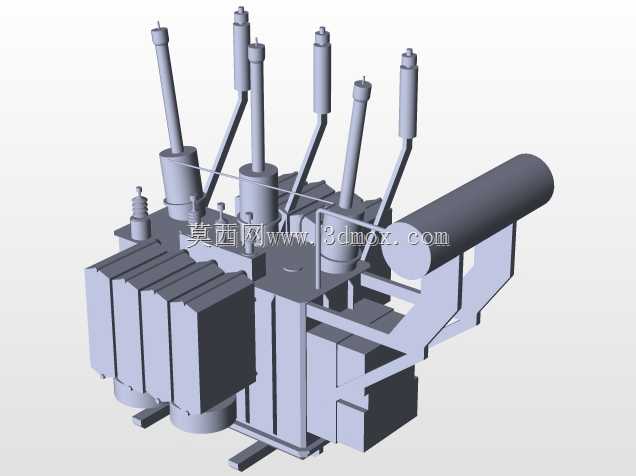

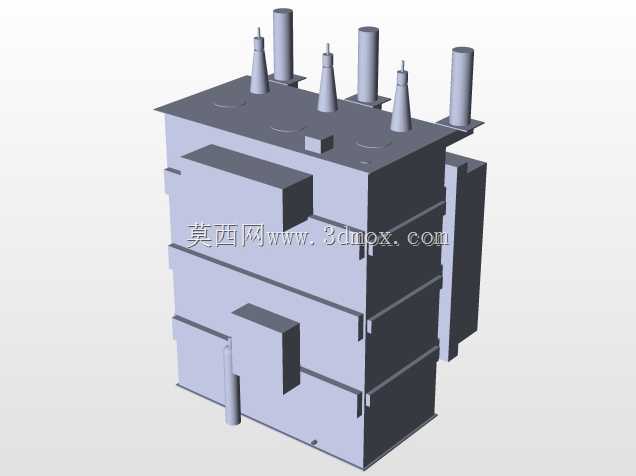

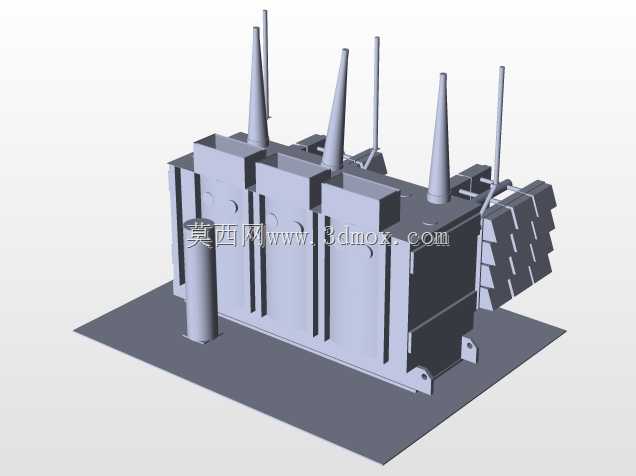

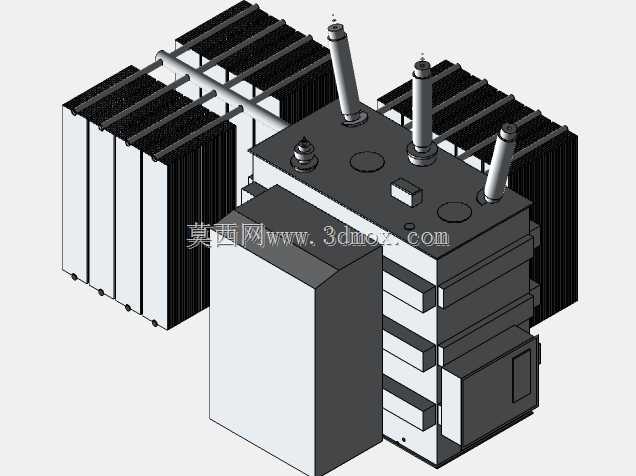

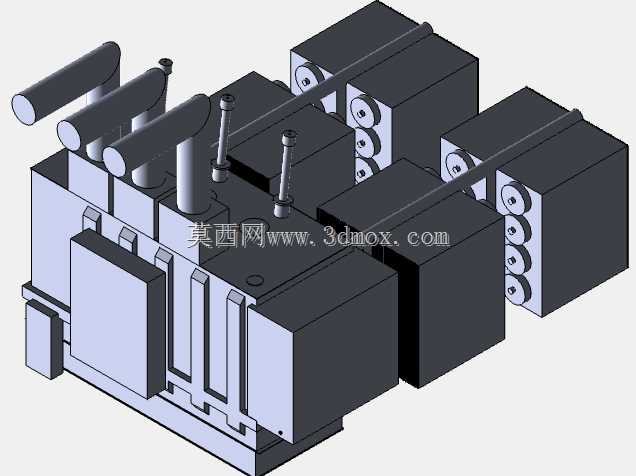

　　油箱顶部预留了高低压套管的安装位、分接开关操作位以及温度传感器、压力释放阀的安装接口，高压侧套管倾斜布置的角度经过匹配，可适配电厂侧架空母线或者GIS进线的连接角度，避免接线端子承受额外的机械应力。在设计思路上，这款模型的结构拆分完全遵循实际生产的装配逻辑，油箱本体、储油柜、散热结构、套管安装座、底部安装支腿均为独立可拆分的结构件，建模过程中充分考虑了各部件的装配公差边界，比如储油柜的支架安装孔位与油箱顶部的预埋螺母位置完全对齐，底部安装支腿的孔距匹配常规主变基础的预埋螺栓间距，可直接用于电厂前期布置的场地校核、安装路径模拟。

　　从安装边界来看，这类发电变压器的底部支腿通常需要落在混凝土基础的预埋轨道上，安装时需要预留至少1.5米的周边检修通道，顶部储油柜的最高点需要与厂房屋顶或者架空线路保持足够的安全距离，高压侧套管的带电距离需要满足对应电压等级的安全净距要求，模型中呈现的油箱侧面的接线端子、接地螺栓位置，均符合电力设备接地设计的规范要求，可在建模阶段直接完成接地扁钢的连接路径规划。不同于小型配电变压器的紧凑化设计，发电变压器的油箱下部特意预留了油样取样阀、事故排油接口的安装位置，日常运维中可通过取样阀定期检测油质，事故状态下可通过排油接口快速将油箱内的变压器油排入事故油池，避免火灾蔓延。

　　模型中呈现的箱壁加强筋结构，是为了应对变压器长途运输以及内部短路时的电动力冲击，加强筋的排布间距经过力学校核，可保证油箱在满油状态下吊装、运输过程中不会出现形变，避免内部绕组移位。在实际工程应用中，这类发电变压器的容量通常匹配发电机组的额定出力，模型的结构比例完全按照实际工程中的主流产品缩放，可用于电力设计院的厂区三维布置、电厂运维人员的结构认知培训、变压器生产厂家的方案演示，建模过程中省略了内部绕组、铁芯的细节结构，但外部接口、安装尺寸、外形轮廓的精度完全满足前期方案设计阶段的使用需求，不需要额外调整即可直接嵌入厂区整体三维模型中完成碰撞检查，提前规避管线、土建基础与设备安装的干涉问题。
