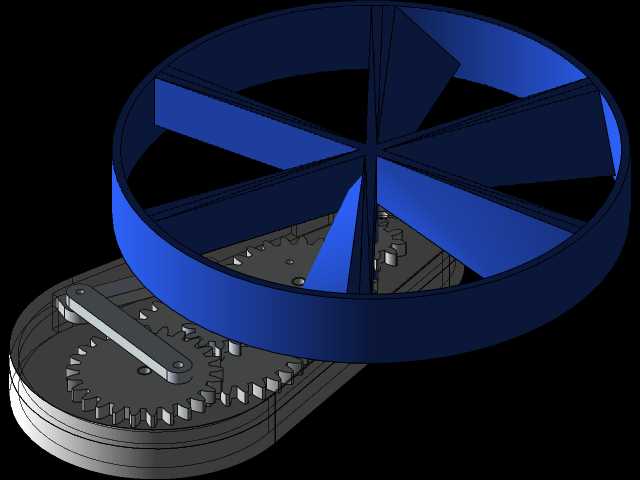

齿轮传动手动送风机构三维结构

　　这款手动送风机构核心采用齿轮齿条啮合传动结构，区别于常规电动风扇的动力输入形式，完全依靠手部按压的直线往复动作，通过齿条带动同轴大齿轮转动，最终将直线输入转化为风轮的旋转输出，实现无电源场景下的定向送风功能。从实际应用场景来看，这类结构可适配无供电的户外作业临时降温、教学演示机构传动原理、桌面小型手动送风装置等场景，也可作为机械原理课程的具象教学载体，帮助学习者直观理解齿轮齿条传动的运动转换逻辑。

　　设计层面，整体采用上下分层的布局结构，下部为传动腔体，内置齿条、传动齿轮、复位弹性件与按压手柄，上部为风轮安装腔，风轮采用六片径向直叶片搭配外围导流圈的结构，导流圈的设置可以约束叶片旋转时的气流走向，减少叶片边缘的气流紊流损失，提升送风的集中性与有效送风距离。传动部分的齿轮参数经过匹配设计，按压行程对应的齿条移动距离，可通过齿轮传动比转化为风轮的多圈转动，单次按压即可实现数秒的持续送风，复位结构采用内置扭簧或拉簧，在按压动作结束后自动带动齿条与手柄复位，可连续重复按压操作。

　　从安装边界与尺寸适配来看，整体结构为扁平圆柱形态，下部传动腔体直径略大于上部风轮直径，放置于桌面时底部平面可完全贴合支撑面，无需额外固定结构即可稳定使用，按压手柄的伸出长度符合人体工学操作范围，手部按压时施力角度自然，无需刻意调整姿态。风轮叶片与导流圈采用一体化结构设计，减少装配环节的零件数量，传动腔体采用上下扣合的装配形式，齿轮与齿条的啮合间隙预留了合理的公差范围，既避免卡滞问题，也不会因间隙过大导致传动空程过大影响操作手感。

　　结构细节上，齿轮的齿形采用标准渐开线设计，啮合过程平稳无冲击，按压手柄与齿条采用刚性连接，力传递路径直接无冗余环节，风轮与传动齿轮的输出轴采用过盈配合连接，无需额外紧固件即可保证转动时的同轴度，减少高速转动时的抖动问题。这类小型手动送风机构的结构逻辑，也可拓展应用到其他需要手动输入动力实现旋转输出的小型装置中，通过调整传动比、风轮叶片参数，可适配不同送风风量、风速的使用需求，整体结构无复杂异形零件，常规机加工或3D打印均可实现零件制作，装配流程简单，后期维护仅需定期在齿轮啮合处添加润滑脂即可保证长期顺畅运行。
