机器人进气系统螺旋导流筒体结构设计

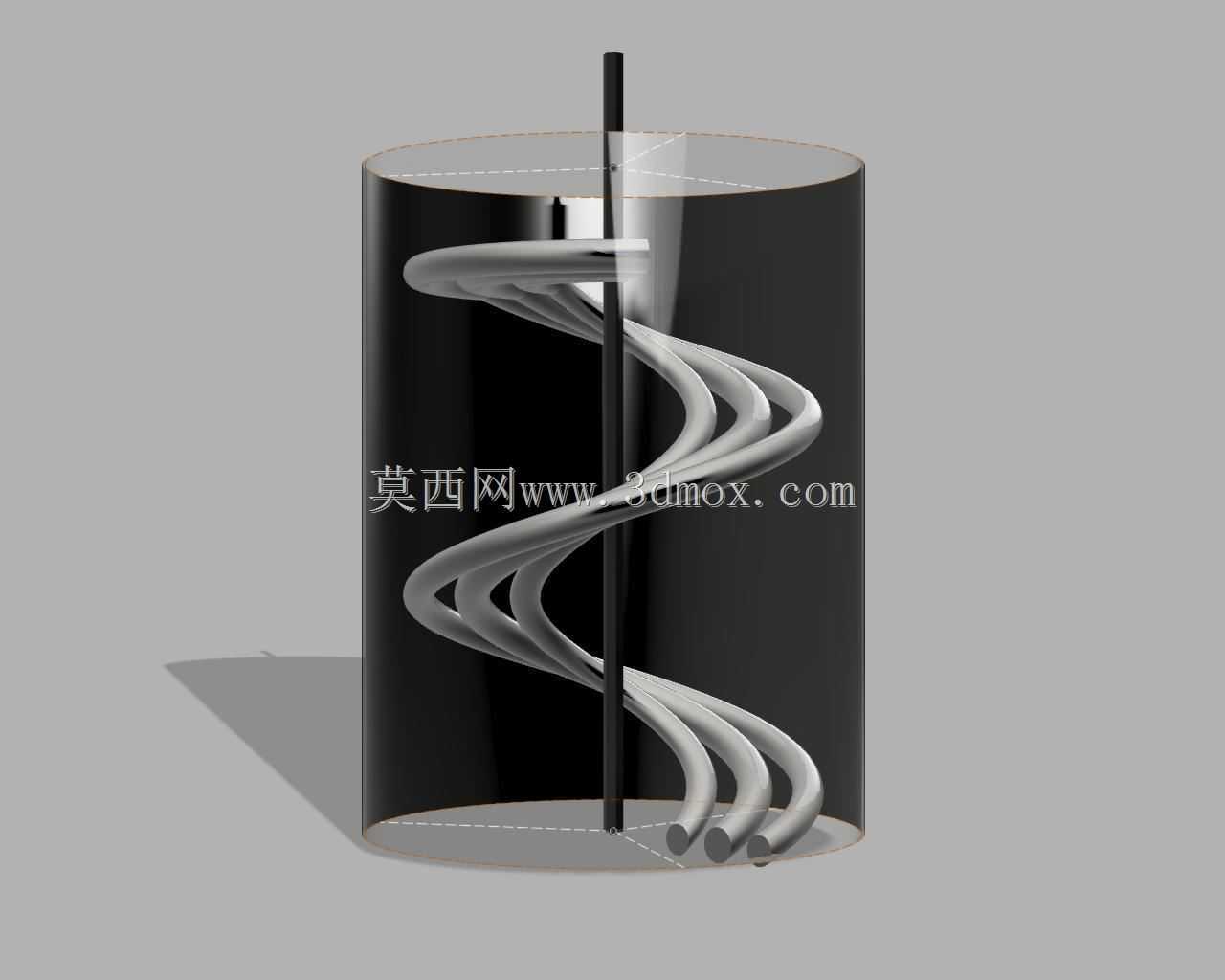

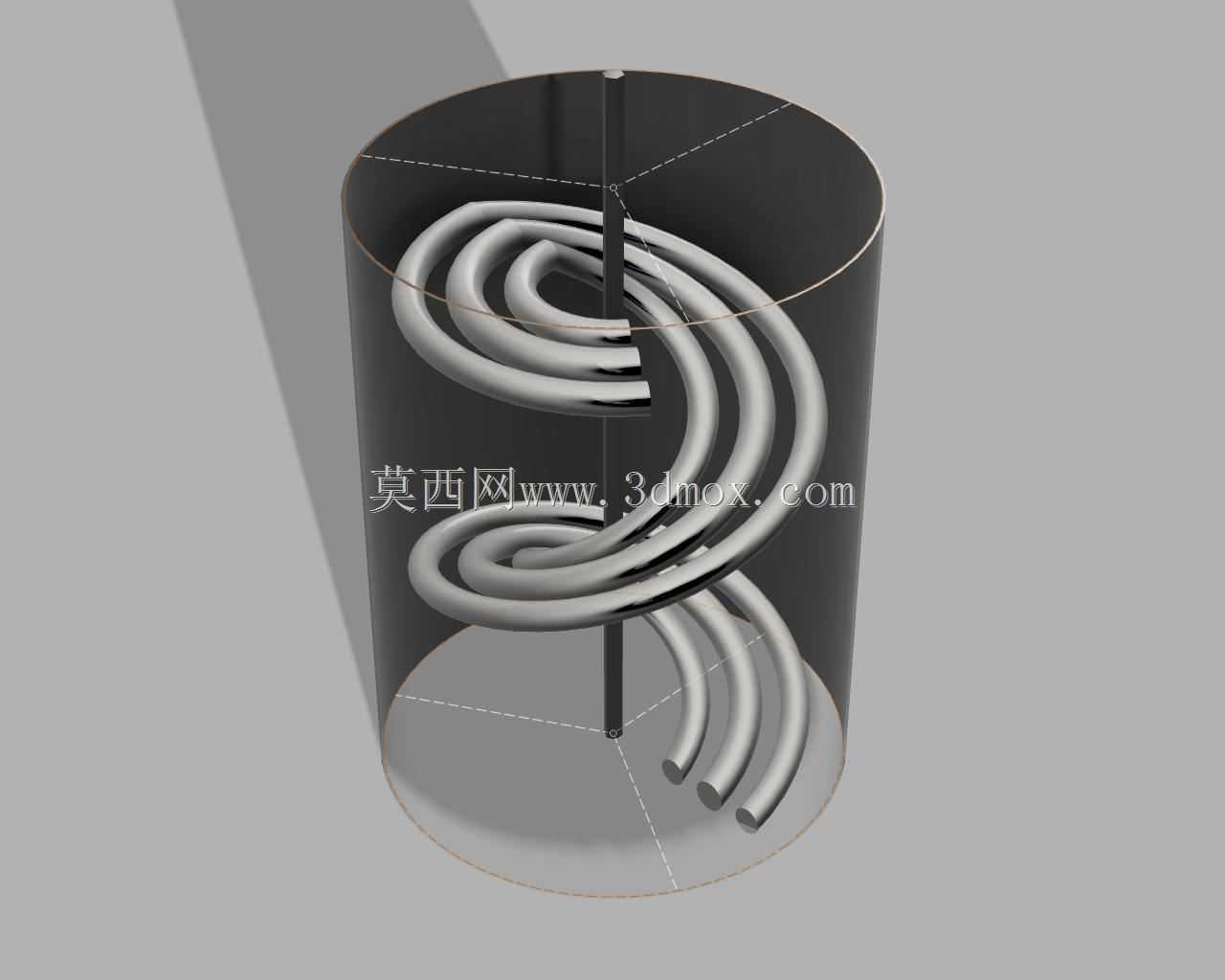

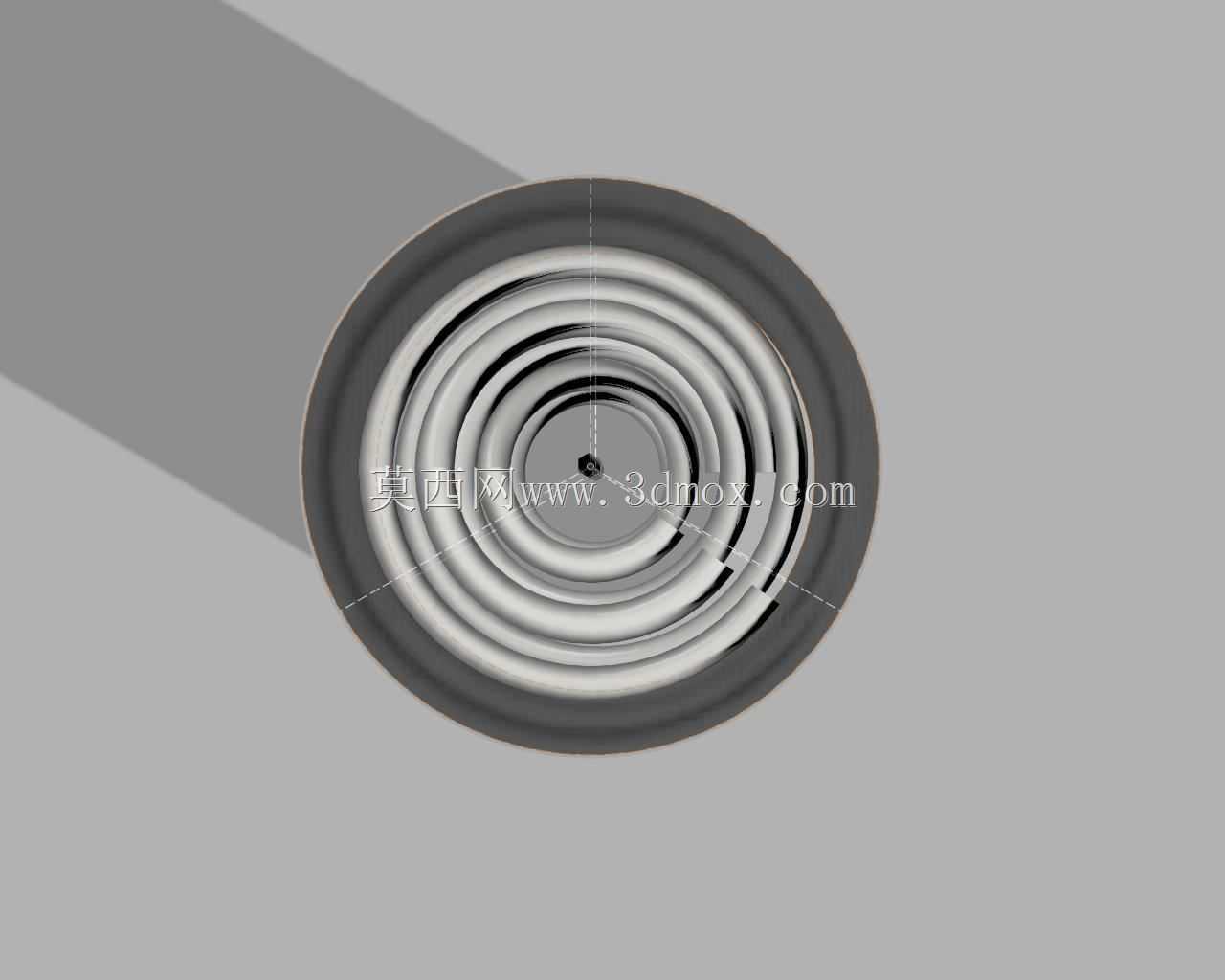

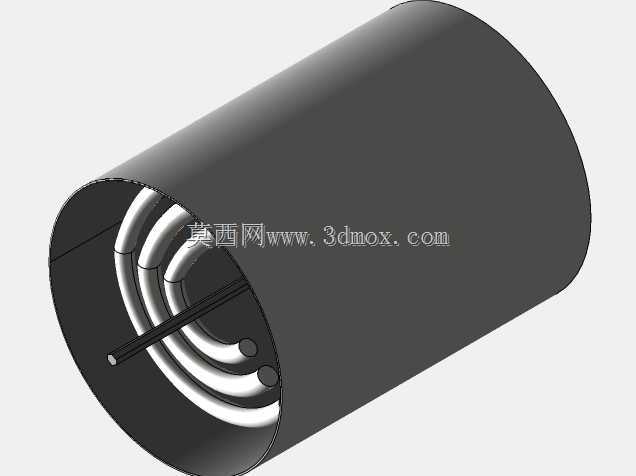

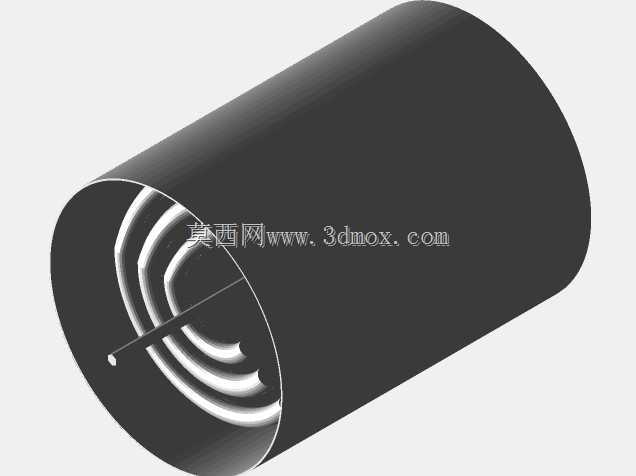

该结构为工业机器人气动进气系统的核心导流筒体部件，主要应用于各类工业搬运、装配机器人的内置气路输送环节，承担进气整流、气流导向的核心作用，可适配机器人关节内部紧凑的安装空间，为末端执行机构提供稳定的压缩空气输送通路，避免气路紊流导致的气压波动，保障气动抓手、气动吸盘等末端执行件的动作精度与响应速度。在实际工业生产场景中，工业机器人的气动系统普遍存在安装空间局促、气路弯折多、进气紊流易引发气压损耗的问题，该螺旋筒体结构正是针对这类痛点设计，通过内壁连续的螺旋导流槽结构，对进入筒体的压缩空气进行导向梳理，让气流沿螺旋槽形成稳定的旋流状态，大幅降低气流在筒体内的沿程阻力，减少气压损耗，同时可缓冲进气端的压力脉冲，避免气压骤变对末端气动元件造成冲击，延长气动系统的整体使用寿命。从设计思路来看，该结构采用直筒式主体外形，外壁为光滑圆柱面，可直接嵌入机器人臂杆的预设安装腔体内，无需额外设计复杂的固定结构，依靠筒体与臂杆腔体的过盈配合即可完成定位安装，大幅降低装配难度；内壁的螺旋导流槽采用等螺距设计，槽深沿气流方向保持一致，可保证气流在整个筒段内的旋流状态稳定，不会出现局部流速突变的问题，筒体两端预留标准的气路对接接口，可直接与常规气动快插接头匹配，无需额外加工转接结构，适配现有主流气动系统的安装标准。在外形尺寸与安装边界层面，该筒体采用小直径长筒型设计，整体外径适配常规中小型工业机器人臂杆的内部腔体直径，长度可根据不同臂杆的内部走线空间灵活调整，安装时无需改动机器人原有臂杆的主体结构，仅需在原有气路通路中替换原有直筒式导气管即可完成升级，不会与臂杆内部的动力线缆、信号线缆产生空间干涉，螺旋槽的凸起高度控制在筒壁厚度的合理范围内，既保证导流效果，又不会过度压缩筒体内部的通流面积，保障气路的额定通气流量满足末端执行件的用气需求。目前该结构处于基础设计阶段，后续可根据不同型号机器人的气路参数，调整螺旋槽的螺距、槽深以及筒体整体长度，进一步优化整流效果，适配更多功率等级的工业机器人气动系统需求。
