带键槽径向通孔阶梯传动轴结构

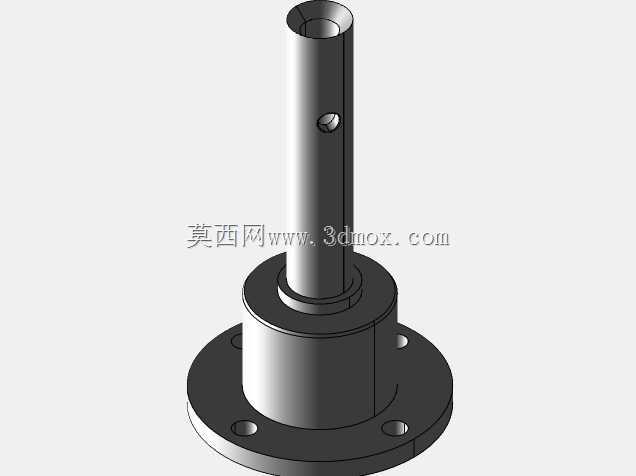

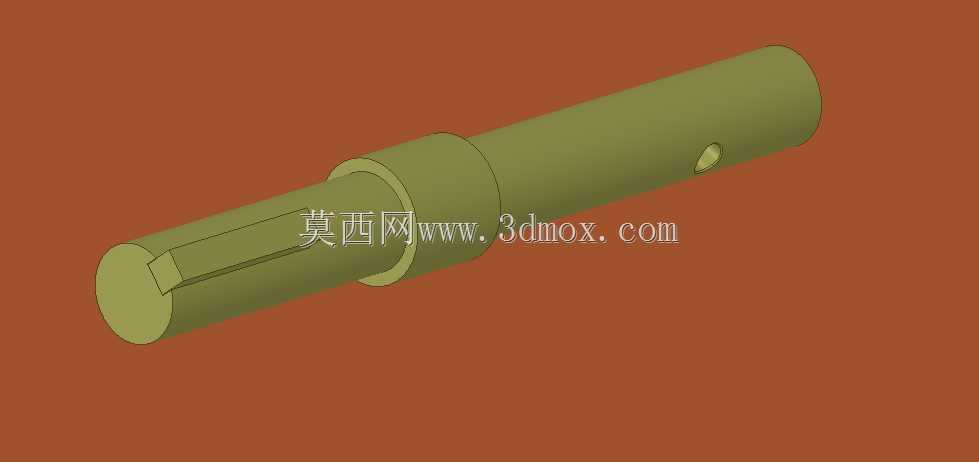

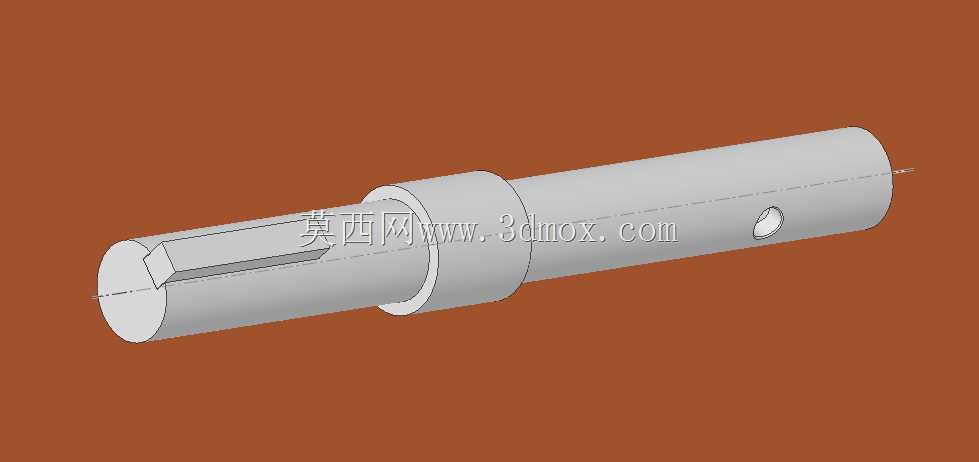

该轴类零件是机械传动系统中承担扭矩传递、运动衔接的核心基础构件，广泛应用于各类中小型传动设备、轻工机械、输送装置以及小型动力输出单元中，在传动链路里既可以作为动力输入轴连接驱动端的动力输出部件，也可作为从动输出轴衔接末端执行构件，实现旋转运动的稳定传递，同时可承载一定程度的径向载荷，适配轻载到中载的平稳传动工况。从功能特性来看，该轴采用多段阶梯式结构设计，不同直径的轴段分别对应不同的装配功能：左端直径较小的轴段加工有通长键槽，用于装配传动轮、联轴器或者轴承内圈，通过平键连接实现周向固定，避免传动过程中配合件与轴身发生相对转动，保证扭矩传递的可靠性；轴身中部的凸肩结构作为轴向定位基准，装配时可抵靠轴承内圈端面或者传动件的定位面，实现配合零件的轴向限位，省去额外的轴套定位零件，简化装配流程；右端直径较大的长轴段作为主体承载段，可适配更大规格的轴承或者传动毂，提升轴系整体的承载刚度，轴段上加工的径向通孔用于穿装定位销或者锁紧螺钉，可对装配在该段的零件进行周向辅助固定，防止长时间运行下配合件出现周向窜动。在设计思路上，该轴充分考虑了装配工艺性与受力合理性，各轴段之间采用圆角过渡，避免轴径突变处产生应力集中，提升轴的疲劳强度，降低长期交变载荷下出现断裂失效的风险；键槽的尺寸与位置匹配标准平键的安装公差，可直接选用标准件进行装配，降低加工与采购成本；径向通孔的位置避开轴的最大受力截面，减少对轴身整体强度的削弱。从安装边界来看，该轴的各段直径、轴向长度均按照常规通用传动件的安装尺寸设计，左端键槽段可适配标准孔径的带轮、齿轮，中部凸肩的直径与宽度匹配常用深沟球轴承的内圈定位尺寸，右端长轴段可根据实际装配需求选择适配的轴承或者传动毂，整体轴向尺寸紧凑，不需要额外预留过大的安装空间，可直接集成到现有常规传动箱、动力头的安装位中，适配性较强。轴身整体采用等强度设计思路，在保证足够扭转强度、弯曲刚度的前提下，尽可能缩减不必要的轴段直径，降低整体重量，减少转动过程中的惯量，提升传动响应速度，同时各加工面的精度要求匹配通用机械加工工艺，可通过普通车床、铣床完成全部加工工序，加工难度低，适合批量生产应用。
