L型法兰安装转角压紧夹持机构

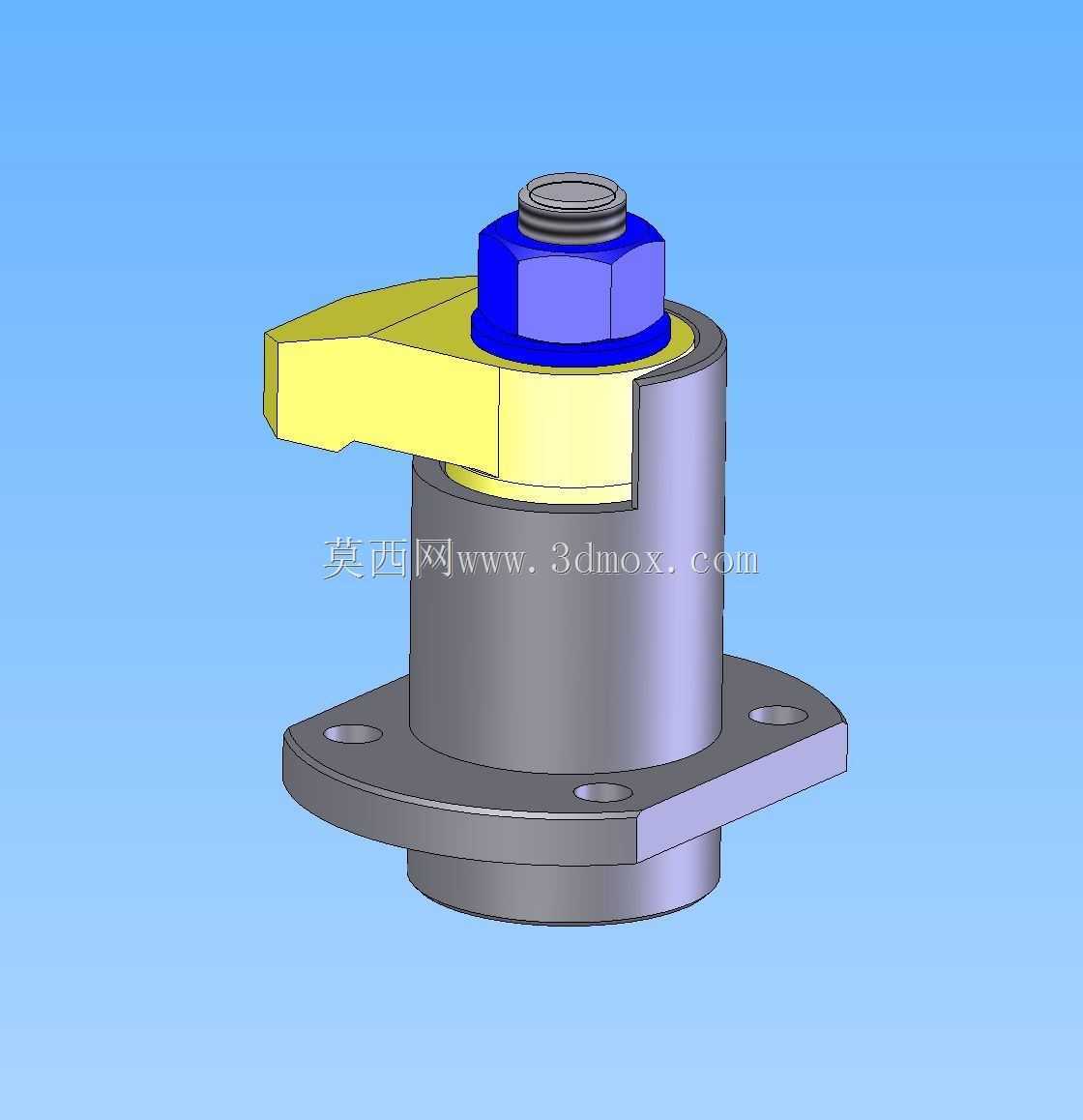

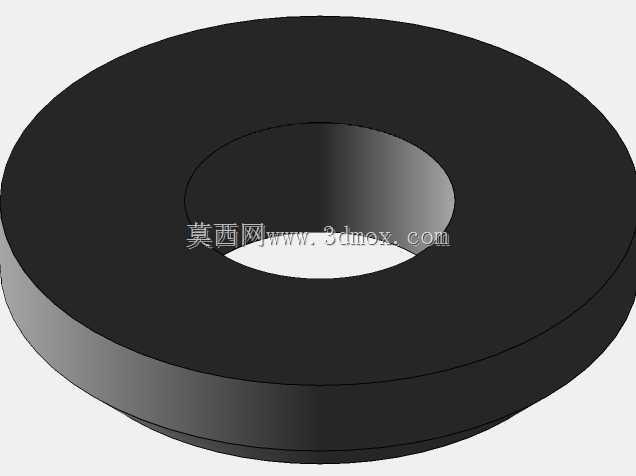

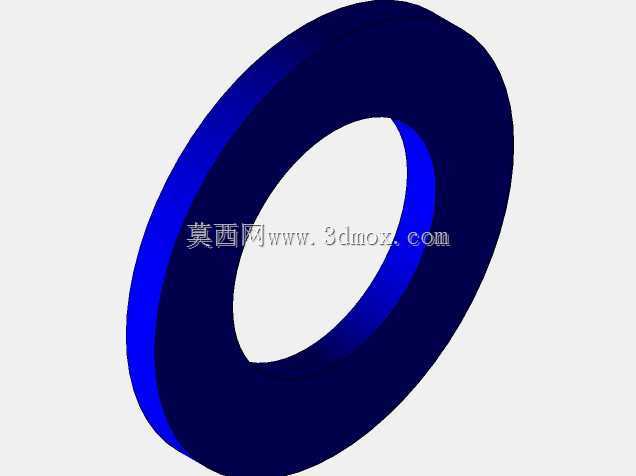

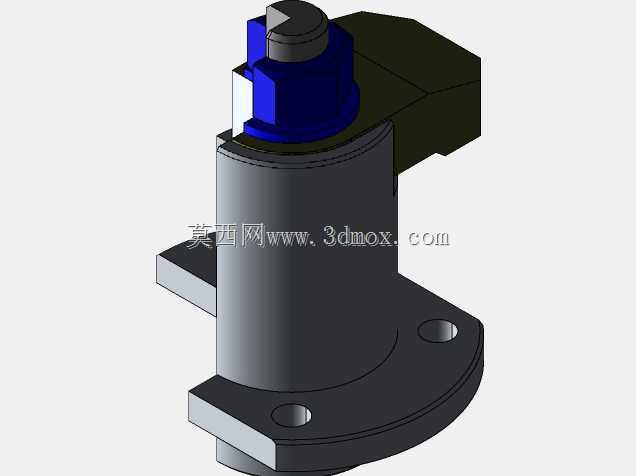

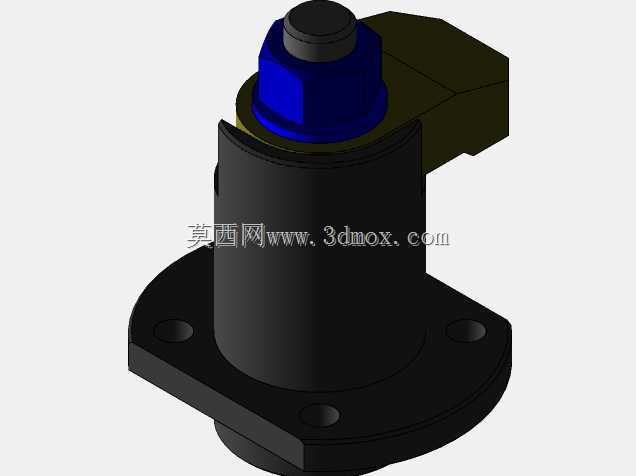

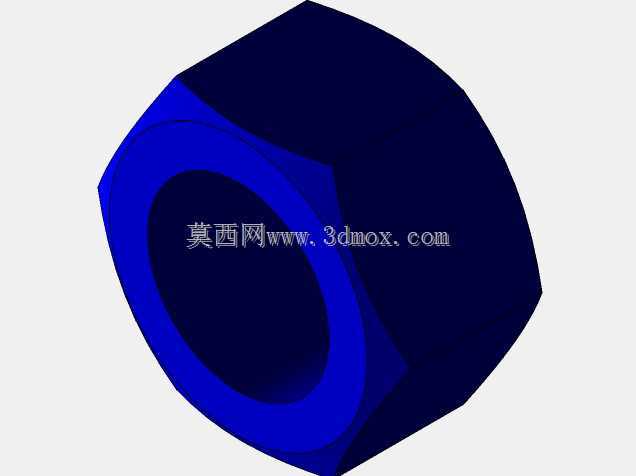

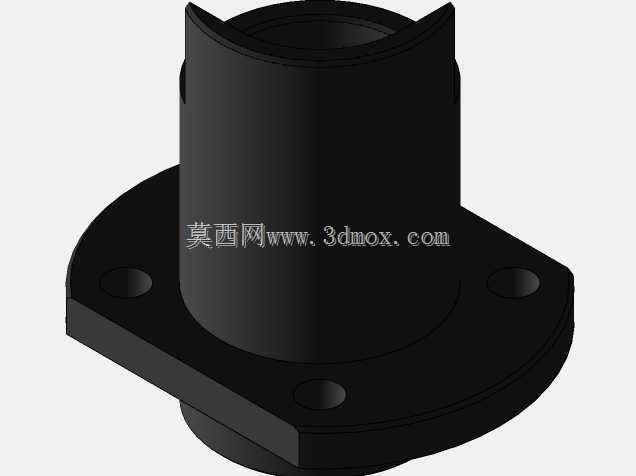

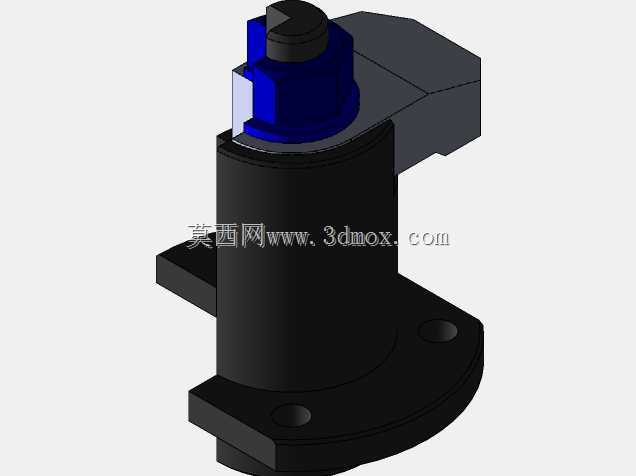

这款L型转角压紧夹持机构，是工装夹具领域常用的快速压紧执行元件，广泛应用于自动化生产线工位装夹、机床加工工件固定、装配线工件定位、检具工件锁紧等场景，在小规格零部件的铣削加工、装配定位、检测固定工序中，能够提供稳定可靠的侧向压紧力，避免工件在加工或装配过程中出现位移、翘曲问题，保障工序精度与作业效率。该机构核心功能是通过顶部锁紧螺母的旋合调节，配合L型压臂的转角摆动，实现对工件的快速压紧与松脱，相较于传统螺栓压紧结构，该机构无需完全拆卸锁紧件即可完成工件取放，压臂可绕中心轴旋转让出上下料空间，大幅缩减工件装夹的辅助时间，适配批量生产的快换装夹需求。从设计思路来看，整体采用立式法兰安装结构，底部带安装孔的法兰盘作为整个机构的承载基座，法兰盘上对称布置的两个安装通孔，可通过内六角螺栓直接固定在工装板、机床工作台或者工位基座上，安装基准面与机构中心轴保持严格垂直，保障压臂压紧时的受力均匀，避免偏载导致的机构磨损或者压持失效。主体套筒作为内部传动结构的防护与导向载体，采用圆柱式结构设计，内壁与内部转轴配合精度控制在合理间隙范围内，既保障转轴转动顺畅无卡滞，又能承受压臂压紧时产生的径向力矩，避免长期使用后出现转轴晃动、压臂偏移的问题。顶部的六角锁紧螺母用于调节压臂的压紧行程与压紧力大小，可根据被压紧工件的厚度差异，灵活调整螺母旋合位置，适配一定尺寸范围内的不同工件装夹需求，螺母下方的垫片结构可分散锁紧压力，避免压臂上端面被螺母压损，延长部件使用寿命。L型压臂采用偏心压紧设计，压头位置做了加厚处理，压紧接触面为平面结构，与工件接触时可增大接触面积，减小局部压强，避免压伤工件表面，压臂的转角行程设计为90度，松脱状态下压臂可旋转至与安装法兰侧边平行的位置，完全让出工件上下料的垂直空间，无需额外抬升机构即可完成工件取放，整体结构紧凑，安装边界仅需覆盖法兰盘的安装尺寸即可，占用工装空间小，可在密集排布的多工位工装板上密集布置，适配多工件同步装夹的工装设计需求，同时整体结构无复杂异形曲面，加工工艺性好，常规车铣加工即可完成所有零部件的制造，后期维护仅需定期在转轴配合处添加润滑脂即可，维护成本低，使用寿命长，能够在常规车间生产环境下长期稳定运行。
