单杆双作用液压缸剖面结构设计

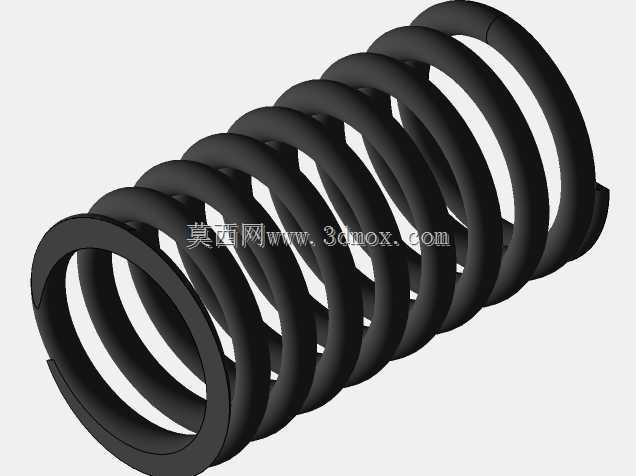

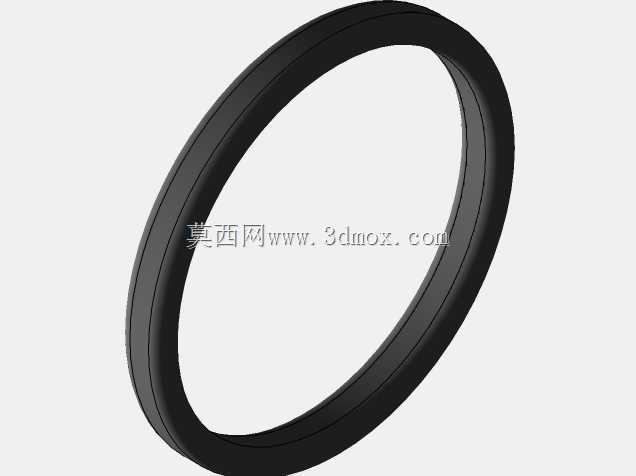

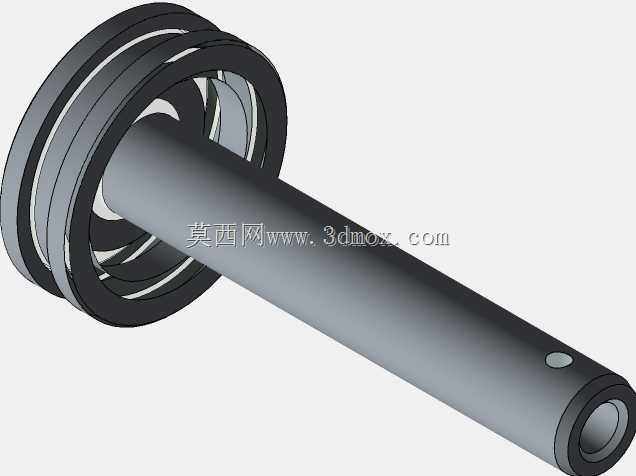

该模型为额定工作压力12.5MPa的单杆双作用液压缸，是液压传动系统中实现直线往复运动的核心执行元件，广泛应用于工程机械举升机构、机床进给驱动、冶金设备动作执行、农业机械作业装置调节等场景，可将液压油的压力能转换为机械能，带动负载完成直线推拉、角度摆转、位置保持等动作，相比气缸具备输出力大、运行平稳、过载保护便捷、可实现无级调速的优势，适合重载、高精度位置控制的工况使用。从剖面结构来看，该液压缸采用缸筒与端盖螺纹连接的装配形式，内部集成了活塞组件、活塞杆、多级密封件、复位弹簧、缓冲装置与进出油口结构：活塞部位设置了多道组合密封与导向支撑环，既可以隔绝无杆腔与有杆腔的液压油窜流，保证两腔独立建压，也能为活塞往复运动提供径向支撑，避免活塞与缸筒内壁直接摩擦造成拉伤；活塞杆表面做了硬化处理，搭配杆端的防尘圈与轴用密封，可阻挡外界粉尘、杂质进入缸筒内部，同时防止液压油沿杆体外泄，延长元件使用寿命。设计过程中充分考虑了实际安装与运行需求：缸体尾部设置了铰接式安装接口，可适配多种安装支架，满足不同设备的摆角动作需求；进出油口设置在缸体尾部端盖位置，采用标准螺纹接口，方便液压管路的快速连接与布局；内部靠近端盖位置设置了弹簧缓冲结构，当活塞运行到行程末端时，可通过弹簧阻尼抵消活塞的惯性冲击力，避免活塞与端盖发生刚性碰撞，降低运行噪音与结构损伤风险。该液压缸的外形尺寸适配常规中型液压站的供油能力，安装边界预留了足够的管路连接与维护操作空间，活塞杆伸出端设置了标准外螺纹接口，可直接与负载连接座装配，无需额外加工转接件；整体结构紧凑，在保证输出行程与推力的前提下尽可能压缩了轴向安装尺寸，适合安装空间受限的设备集成使用，内部流道做了圆弧过渡处理，可降低液压油流动过程中的压力损失，提升系统传动效率，密封件均采用标准规格，后期维护更换便捷，可有效降低设备的全生命周期使用成本。
