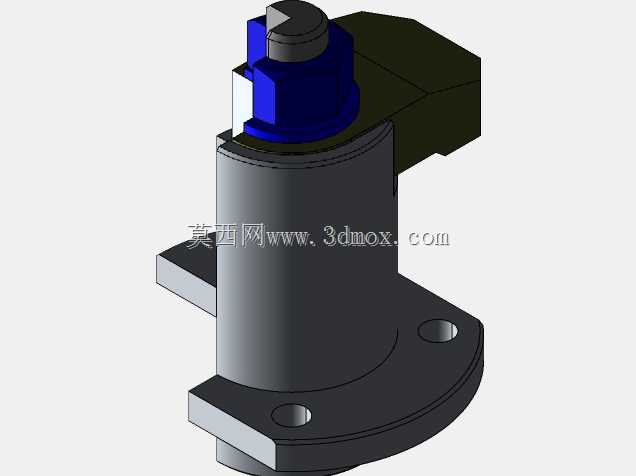

法兰安装式L型转角液压夹紧工装

该款夹紧装置主要应用于机械加工领域的机床工位装夹环节，可适配数控铣床、加工中心、组合专机等多类金属切削设备的工装布局，在批量零件加工场景中承担工件的压紧固定功能，能够在狭小的工装安装空间内完成夹紧动作，避免夹紧机构与刀具走刀路径产生干涉，尤其适合需要从工件上方避让装卸空间的加工工序，比如壳体类零件的侧面铣削、孔系加工工位，操作人员可在夹紧臂转开工位后顺畅完成工件上下料，无需额外拆除压紧部件，大幅缩减单件装夹的辅助耗时。产品核心功能为液压驱动的转角压紧动作，初始状态下L型压臂处于偏转让位位置，当液压油路通入压力油后，内部活塞杆先带动压臂完成90度回转至工件压紧位上方，随后轴向下行带动压臂压紧工件表面，泄压复位时则先轴向抬升再反向回转让位，整套动作连贯稳定，压紧力可通过液压系统压力进行线性调节，能够适配不同材质、不同压紧强度需求的工件装夹，避免刚性压紧导致的工件表面压伤或变形问题。设计层面采用了底部法兰安装结构，法兰盘上设置两个对称的安装通孔，可通过内六角螺栓直接固定在工装基板或机床工作台面上，安装基准与缸体同轴度经过严格公差约束，保证压臂回转位置的重复精度，避免长期使用后出现压臂偏位导致的压紧失效；压臂采用L型悬臂结构，压紧端做了平面贴合设计，可根据工件压紧面的形状更换不同结构的压头，适配异形工件的装夹需求；顶部的锁紧螺母结构可调整压臂的轴向初始位置，适配不同高度尺寸的工件装夹，无需更换整套夹紧装置即可完成一定范围内的装夹高度适配。外形尺寸方面，缸体主体为圆柱形结构，法兰盘为带两个安装耳的圆形法兰，整体安装边界紧凑，法兰安装孔距适配常规工装基板的T型槽间距，缸体外径尺寸可适配密集排布的工装布局，在多工位组合夹具中可并排布置多台该夹紧装置，完成大型工件的多点同步压紧，压臂的伸出长度经过力学优化，在保证足够压紧力臂的前提下控制整体回转半径，减少对周边工装部件的空间占用。整套装置的内部密封结构采用耐油耐磨的密封件，可长期在乳化液、切削油喷淋的加工环境下稳定工作，外露金属部件做了防锈处理，避免加工环境中的水汽、切削液腐蚀导致的动作卡滞，适合机械加工车间的长期高负荷使用场景。
