哈维兰海毒液双尾撑战斗机三维建模作品

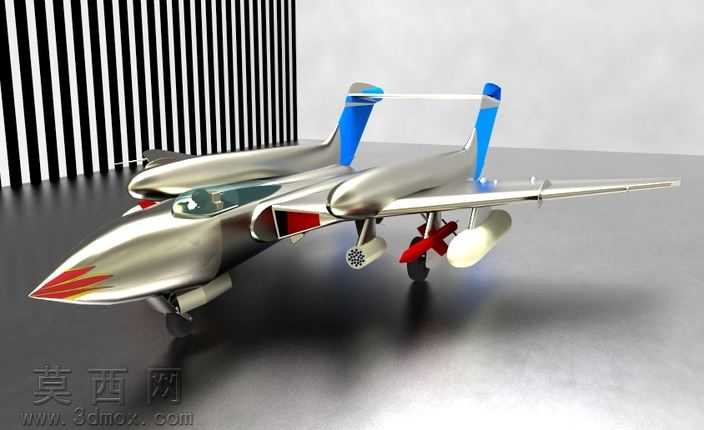

本作品为哈维兰海毒液舰载战斗机的三维数字建模成果，建模过程以真机实测比例为核心依据，严格还原该机型标志性的双尾撑气动布局特征。建模初期先梳理机型整体结构逻辑：将机身主体、双侧延伸尾撑、水平尾翼、垂直尾翼、主机翼、座舱段、动力舱段拆分为独立建模模块，以保证各部件衔接精度。机身建模采用曲面放样命令逐步勾勒轮廓，从机头雷达罩段的圆锥过渡曲面，到中段座舱区域的隆起曲面，再到机尾与尾撑衔接的过渡曲面，均通过调整曲面控制点曲率匹配真机气动外形，避免曲面出现褶皱、曲率突变的问题。主机翼建模还原了该机型中单翼的安装角度，翼型采用低速舰载机适配的平凸翼型，翼面的翼刀、副翼、襟翼结构均做独立结构拆分，襟翼与副翼的偏转接缝处做0.2mm的缝隙预留，还原真机结构间隙特征。双尾撑结构是本模型的建模重点，尾撑从主机翼后缘向后延伸，末端连接垂直尾翼与水平尾翼，建模时通过多段引导线扫掠生成尾撑主体，尾撑表面的检修口盖板、散热格栅、天线基座均通过凸台拉伸、阵列命令完成细节刻画，垂直尾翼上的机徽标识区域预留了贴图映射平面，方便后期材质赋予。座舱段采用透明材质与实体结构分层建模，座舱盖的框架结构通过曲面分割后抽壳生成，框架厚度控制在1.2mm匹配真机金属框架尺寸，座舱内部的仪表台、驾驶座椅、操纵杆做简化结构建模，保证外部观察时的结构真实感。尾翼部分还原了该机型水平尾翼安装于双垂尾顶端的特征，水平尾翼的舵面结构同样做独立拆分，垂尾顶端的航行灯基座做小尺寸凸台细节。材质渲染阶段，机身主体采用沙漠涂装的哑光黄航空漆材质，调整材质粗糙度为0.35模拟真机漆面的轻微磨砂质感，机徽标识采用贴花材质映射到垂尾预留平面，调整贴花透明度与反光度避免出现浮于表面的违和感；座舱盖采用半透明亚克力材质，设置轻微反射效果模拟玻璃反光；尾喷口内部采用耐高温金属材质，调整材质金属度为0.9、粗糙度为0.6模拟高温灼烧后的金属质感。模型整体装配阶段采用全局坐标系对齐，保证各部件重心位置与真机一致，所有部件间无干涉、无错位，可直接用于航空科普展示、虚拟仿真场景搭建、3D打印实体模型等用途，建模过程中对原机型的结构细节做了合理简化，在保证外形还原度的前提下控制了模型面数，兼顾视觉效果与使用流畅度。
