飞机机翼翼肋与桅杆结构三维建模

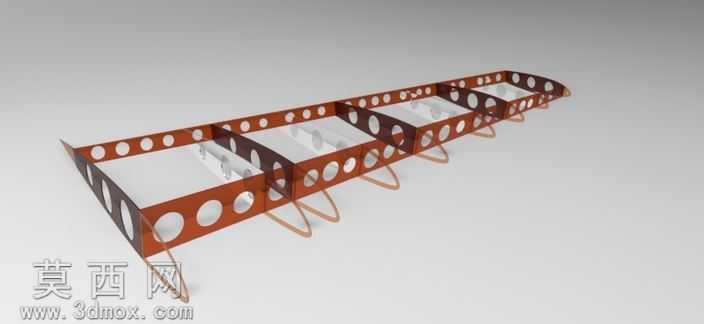

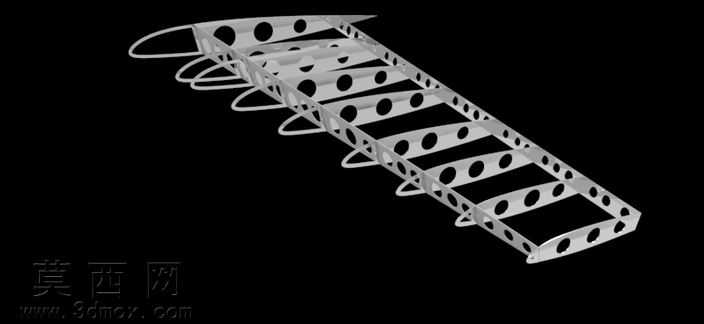

本模型为飞机机翼核心承力结构的三维建模成果，聚焦翼肋与桅杆组合构件的精细化还原，建模过程依托主流三维机械设计软件完成，全程遵循航空结构件设计的工程逻辑开展。建模初期先梳理机翼传力路径的设计逻辑，明确翼肋作为机翼横向骨架的核心作用——维持机翼翼型轮廓、传递局部气动载荷、连接纵向翼梁与蒙皮结构，同时明确桅杆作为局部支撑构件的载荷传导定位，以此确定整体建模的基准坐标系，以机翼弦向为X轴、展向为Y轴、垂直翼面方向为Z轴搭建建模框架，确保各构件的空间定位完全匹配真实机翼的装配关系。主体结构建模阶段，翼肋采用腹板加缘条的典型结构设计，腹板上规律排布的圆形减重孔经过参数化计算，在保证结构强度、刚度满足载荷要求的前提下最大化降低构件自重，孔位排布沿翼肋弦向渐变分布，适配翼型从翼根到翼尖的厚度变化趋势；缘条部分做了加厚处理，用于后续与蒙皮、翼梁的装配贴合，边缘做了圆角过渡处理避免应力集中。桅杆构件采用流线型截面设计，与翼肋的连接位置做了凸台强化结构，还原真实构件的连接强度设计。材质与渲染环节，为翼肋主体赋予航空铝合金材质，调整金属粗糙度参数模拟航空构件经过表面阳极氧化处理的哑光金属质感，边缘做轻微的倒角高光处理凸显加工精度；桅杆部分赋予复合材料质感，通过调整材质的漫反射与高光参数，区分金属构件与复合材料构件的视觉差异；渲染阶段采用三点布光方案，主光源模拟自然光从侧上方照射，突出构件的镂空结构与轮廓层次，辅光源补光消除结构暗部的死黑区域，背景采用中性灰色调突出主体结构，最终渲染效果清晰展现构件的结构细节与材质特征。模型整体完成了装配干涉检查，所有构件的连接位置完全贴合，无错位、穿模问题，既可以作为航空结构教学的演示模型，也可用于航空爱好者的结构学习参考，完整还原了机翼内部骨架的典型设计思路，体现了航空结构设计中减重与强度平衡的核心设计原则。
