三片式内螺纹手动球阀结构设计

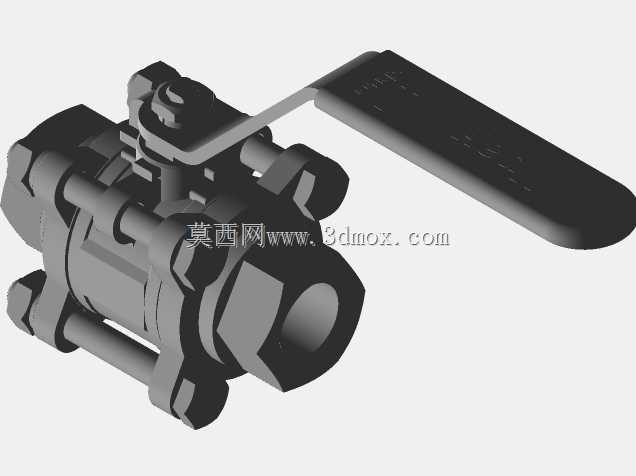

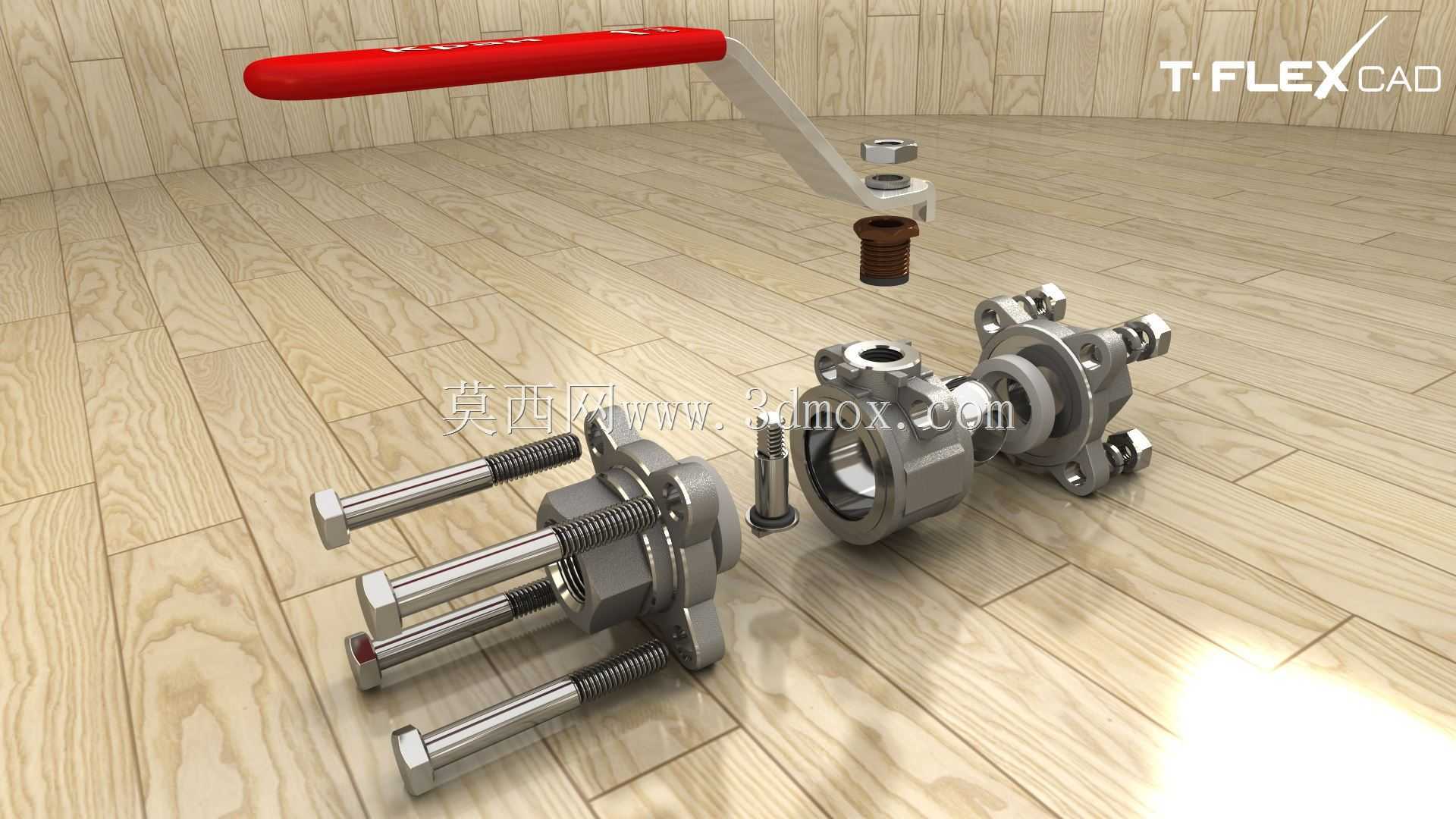

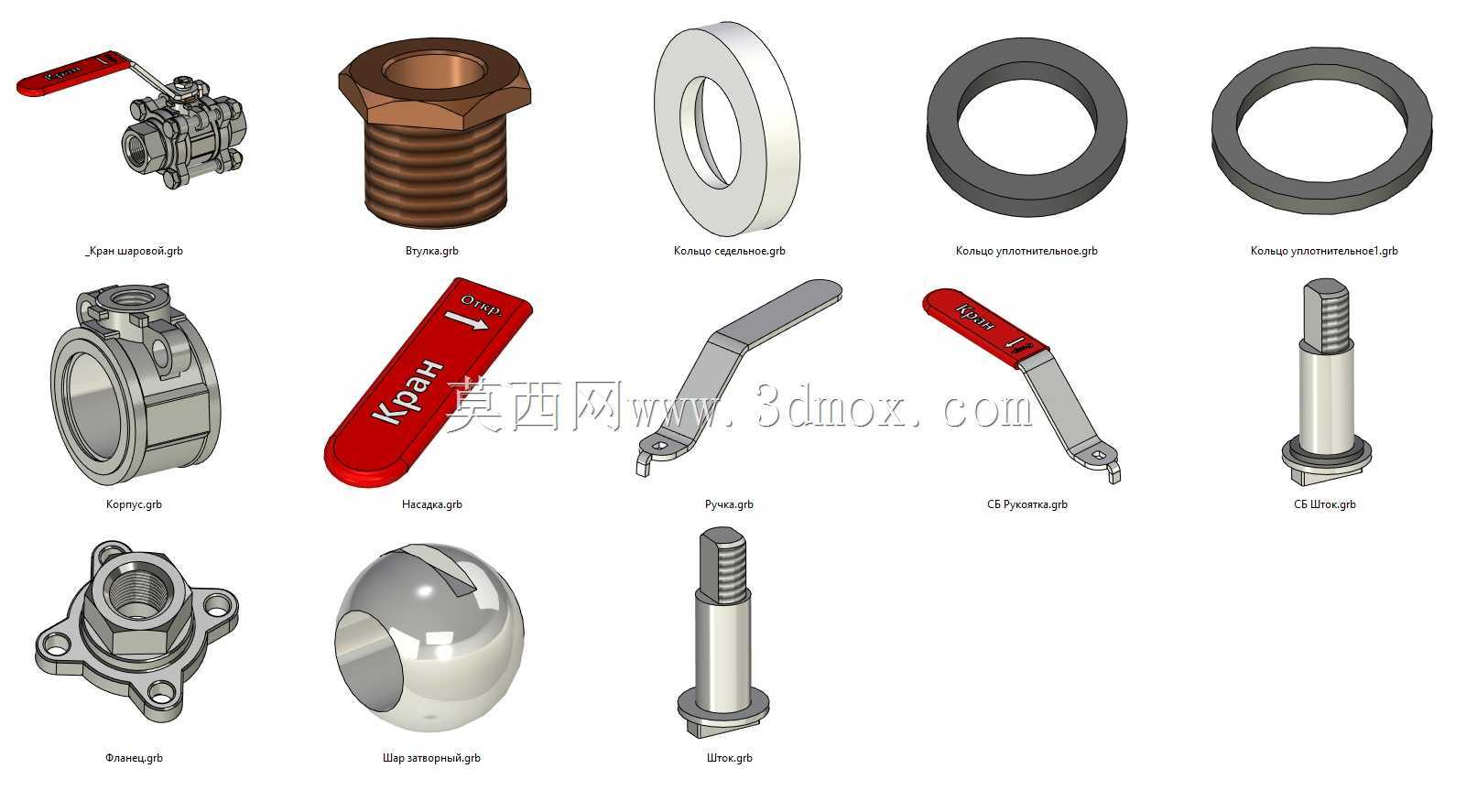

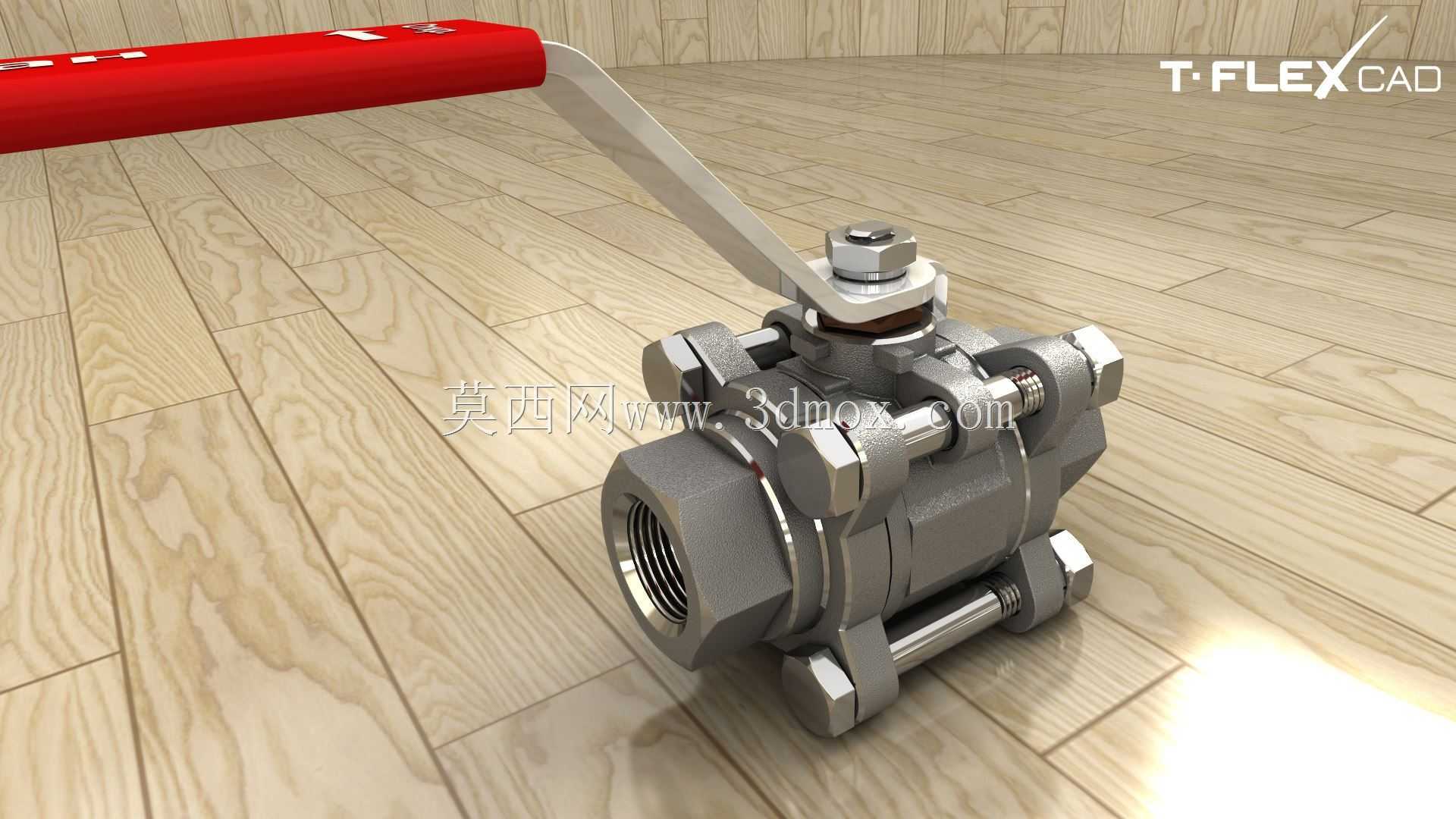

这款三片式内螺纹手动球阀，主要应用在民用给排水、中小型化工流体输送、暖通空调循环管路、小型液压气动控制回路等场景中，作为管路系统的核心通断控制部件，承担着调节管路通断、控制介质流向、截断流体输送的核心作用，相比闸阀、截止阀类产品，它的流阻更低、开关行程更短，密封性能更稳定，在需要频繁开关操作的中小管径管路中适配性极强。从功能特性来看，这款球阀采用三片式阀体结构设计，三个阀体段通过四根对称布置的螺栓紧固连接，相比一体式球阀，它的拆装维护更加便捷，不需要将整个阀体从管路上完全拆卸，就可以拆开阀体更换内部密封件、清理阀腔积存的杂质，大幅降低后期运维的工作量。阀芯采用高精度加工的球形通孔结构，通孔直径与连接管路内径基本保持一致，属于全通径设计，介质流经阀体时几乎没有额外的流阻，不会造成管路压降过大，也不容易积存介质残渣，适合输送带有微小固体颗粒的流体介质。阀杆采用防飞出结构设计，阀杆从阀体内部向外装配，即使在管路带压的状态下操作，阀杆也不会因为内部压力冲击被顶出，大幅提升操作的安全性，阀杆与阀体接触位置设置了多层密封填料，长期开关操作也不会出现介质外漏的问题。操作端采用加长杠杆式手柄，红色防滑包覆层提升操作时的摩擦力，开关操作时只需要将手柄扳动90度即可完成全开到全关的状态切换，手柄与阀体平行时为全开状态，垂直时为全关状态，操作人员可以直观判断阀门的开关状态，不需要额外加装状态指示装置。从安装边界来看，这款球阀两端采用标准内螺纹连接结构，适配常规中小管径的金属管路、硬质塑料管路的螺纹连接需求，安装时不需要额外焊接法兰，只需要在管路端加工匹配的外螺纹，缠绕密封带后旋紧即可完成安装，整体结构紧凑，阀体本身的轴向长度较短，安装时不需要预留过大的操作空间，即使在管路排布密集的狭小空间内也可以顺利安装。设计过程中充分考虑了不同工况的适配性，阀体采用金属材质加工，具备足够的结构强度，可以承受常规工况下的管路压力，密封件采用耐磨损、耐腐蚀的材质，适配水、油品、弱腐蚀性化工介质等多种流体的输送需求，整体结构没有复杂的异形零件，所有零部件都可以通过常规机械加工工艺完成生产，加工成本可控，装配流程简单，适合批量生产应用。
