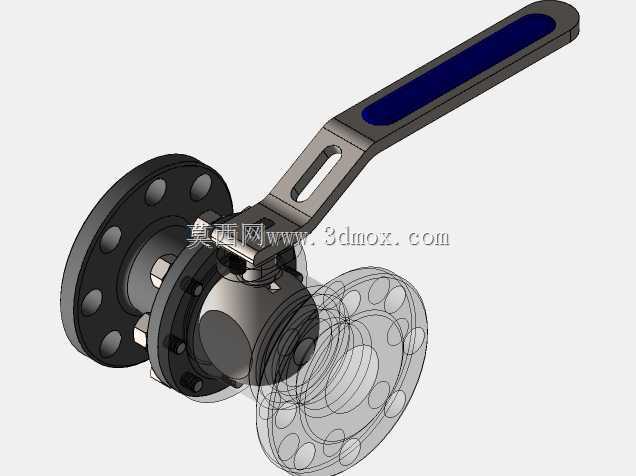

法兰连接式手动操控工业球阀结构

这款法兰连接手动球阀，是工业流体管路系统中应用极为广泛的截断类控制部件，主要适配给排水、暖通循环、化工介质输送、油气传输等多场景的管路布设需求，核心作用是通过手柄的90度旋转动作，实现管路内部介质通路的全开与全关，快速完成流体通断控制，相比闸阀、截止阀类产品，它的启闭行程更短，操作力矩更小，密封面受介质冲蚀的影响更低，在中低压常温管路工况下拥有极佳的使用稳定性。从功能特性来看，这款球阀采用浮动式球体密封结构，球体与两侧阀座密封圈紧密贴合，全开工况下流道完全贯通，介质流经时的压力损失极小，不会出现明显的流阻卡顿，也不容易滞留介质杂质，适配清水、轻质油品、低压蒸汽等多种洁净或低粘度介质的输送控制；带防滑包胶的长手柄设计，让操作人员无需借助额外加力杆，就能单手完成启闭操作，手柄上的开槽结构既减轻了整体自重，也能在安装排布密集的管路场景中减少相邻部件的干涉，手柄的指向还能直观反馈阀门的启闭状态，避免现场操作出现误判。在设计思路上，这款球阀采用对称式法兰连接结构，两端法兰的螺栓孔位完全遵循通用管路法兰的标准间距设计，能够直接与同公称通径的法兰管路、泵阀进出口进行配对安装，无需额外加工转接部件；阀体采用分体式螺栓锁紧结构，将左右阀体、球体、阀座、阀杆等部件整合为统一整体，既保证了装配阶段的同轴度精度，也方便后期运维时拆解更换密封件；阀杆部位设置了防冲出结构，避免管路带压状态下阀杆被内部压力顶出造成泄漏，整体结构的冗余度设计充分考虑了工业现场的长期使用需求。从安装边界来看，这款球阀的法兰外径、螺栓孔中心圆直径、密封面凸台尺寸都匹配常规工业法兰标准，安装时只需保证两端法兰与管路法兰的同轴度，对角均匀锁紧连接螺栓即可完成固定，手柄的操作回转半径预留了充足的操作空间，即使在贴近墙面、设备侧壁的安装位置，也能完成全行程的启闭操作，整体结构紧凑，不会占用过多的管路布设空间，适配绝大多数常规工业管路的安装空间要求。
