多通路分组式蒸汽减压阀结构设计

　　该阀件主要应用于蒸汽输送管网的支路分配场景，面向多台并行用汽设备的集中供汽工况，可在单路主蒸汽管线接入后，同时向多个下游支路输出压力稳定的减压蒸汽，避免单台减压阀负载过大导致的压力波动问题，常见于小型加工车间的集中供汽、实验室蒸汽试验台、食品加工生产线的分路供汽等场景，解决主管道高压蒸汽无法直接供给低压用汽设备、多支路分别减压成本过高的工程痛点。从功能逻辑上看，该阀件集成了减压稳压与通路分配的双重作用，主入口接入高压饱和蒸汽后，先通过内置的减压阀芯组件完成一次压力调节，将蒸汽压力降至支路设备允许的工作压力区间，再通过内部的分流腔室将稳压后的蒸汽均匀分配至各个输出支路，每个支路可根据对应设备的用汽需求单独配置通断控制结构，无需在每个支路单独加装减压阀，大幅简化管路布局，减少管路泄漏点数量。

　　设计过程中优先考虑了阀体内部的流道平顺性，主进汽口到减压腔的流道采用圆弧过渡结构，避免直角转折造成的蒸汽紊流与压力损失，减压组件采用活塞式感应结构，可实时感应下游压力变化，通过阀芯的上下位移自动调节节流口开度，当下游用汽量增大导致压力降低时，阀芯自动开大节流口补充蒸汽量，当下游用汽量减小压力升高时，阀芯自动关小节流口，维持输出压力的稳定，压力波动范围可控制在设定值的±5%以内，满足多数工业用汽设备的压力精度要求。

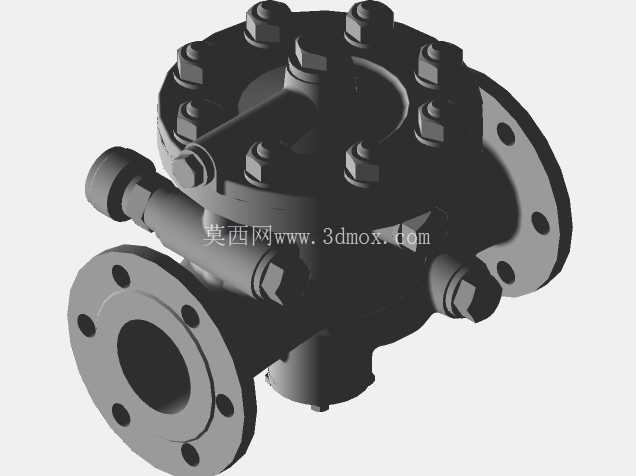

　　外形结构上采用方体基座搭配上部调节机构的布局，安装边界适配常规工业管路的安装空间，主入口与各支路出口均采用标准管螺纹连接结构，可直接与同规格的工业蒸汽管道对接，无需额外加工过渡接头，阀体底部设置有冷凝水排放接口，可在停机时排出阀腔内积聚的冷凝水，避免冬季冻裂阀体，同时减少启动时的水锤冲击。上部的调节机构设置有防护外罩，可避免车间内的粉尘、水汽侵入调节弹簧腔，延长内部密封件与弹性元件的使用寿命，阀体外表面无突出的尖锐结构，安装维护时可避免磕碰损伤，各连接螺栓的布置位置预留了足够的扳手操作空间，日常检修更换密封件时无需完全拆卸阀体即可完成操作。

　　内部密封结构采用耐高温的柔性石墨材质，可耐受饱和蒸汽的高温工况，长期工作下不会出现密封老化失效问题，阀芯与阀座的密封面采用堆焊硬质合金处理，抗冲蚀性能优异，可承受高速蒸汽流的长期冲刷，避免密封面磨损导致的压力泄漏与稳压失效问题。分流腔内部设置有导流挡板，可避免高压蒸汽直接冲击支路出口的密封结构，同时均衡各支路的蒸汽流量，避免距离主入口近的支路流量过大、远端支路流量不足的问题，各支路的流道通径经过匹配计算，可保证在额定总流量下各支路的压力差不超过0.02MPa，满足多台设备同时工作的供汽需求。
