石油钻采用多通路节流管汇结构设计

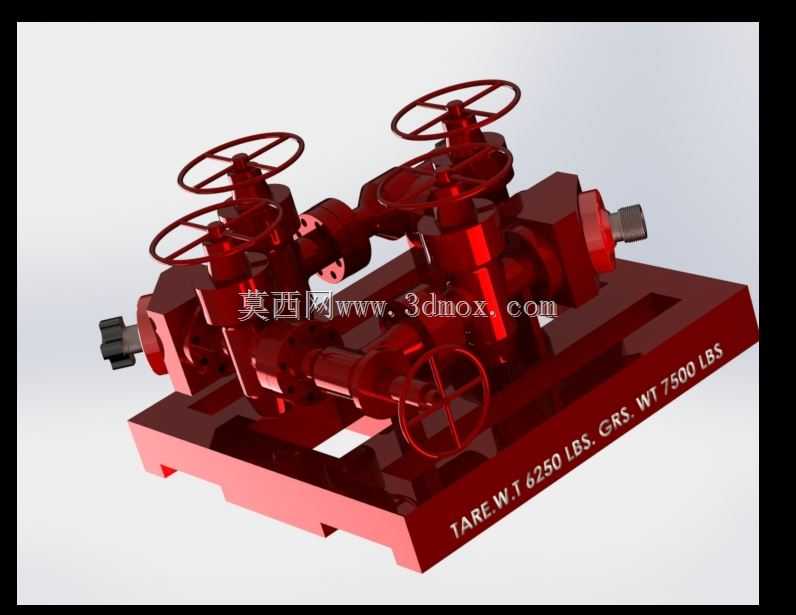

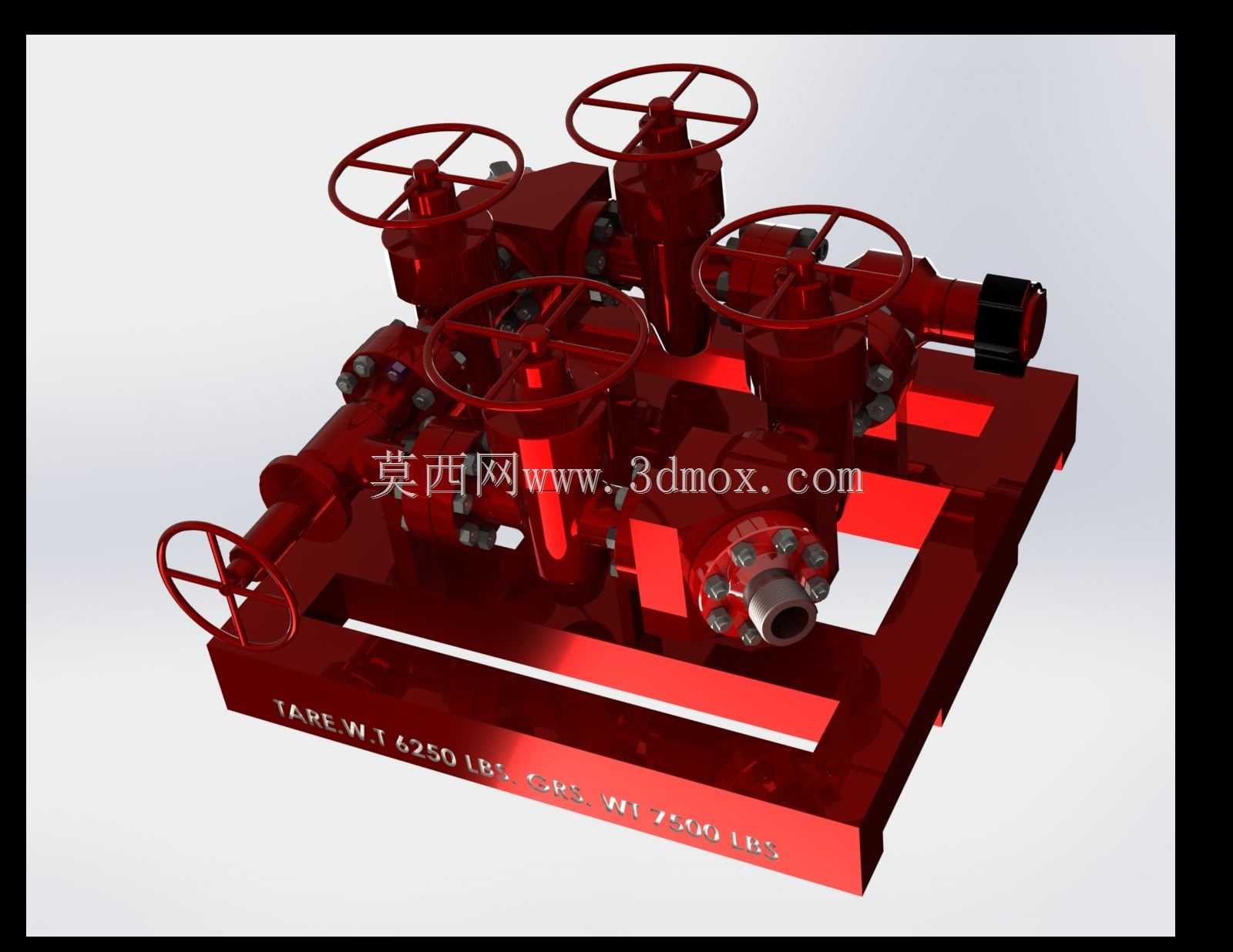

　　这套节流管汇是油气钻采作业中井控系统的核心承压设备，主要部署在钻井平台、试油试采作业区的井口管排区域，承担着井筒压力调控、节流放喷、压井作业介质输送、多通路流体切换的核心功能，是防范井涌、井喷等井下风险的关键地面设备。整套设备采用撬装集成式结构设计，所有阀门、管段、法兰接口全部集成在焊接成型的钢制底座上，底座预留标准叉车孔位与吊装吊点，能够满足井场快速转运、就位安装的作业需求，不需要现场进行复杂的管段拼接作业，大幅缩短井场设备布设周期。设计阶段充分考虑高压工况下的受力特性，所有承压管段采用厚壁合金无缝钢管加工，对接焊缝全部做全焊透结构处理，每一处连接法兰都经过严格的密封面精度加工，配套金属缠绕式密封垫片，

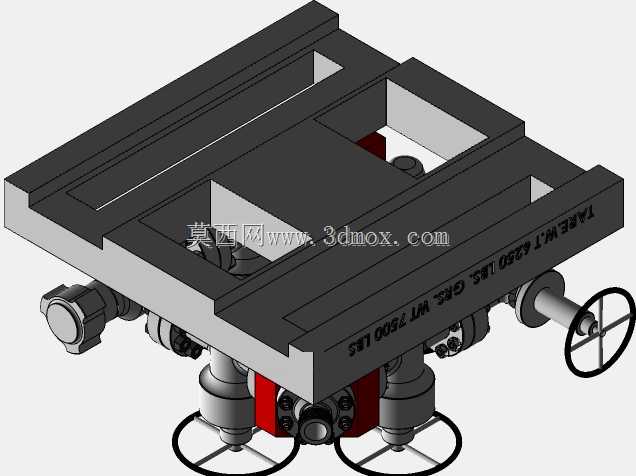

　　能够在数十兆帕的高压流体工况下长期保持密封可靠性，避免高压介质刺漏风险。管汇上配置的多个手动闸阀采用明杆结构设计，手轮操作力经过扭矩校核，现场作业人员不需要借助额外加力杆即可完成阀门的启闭操作，每个手轮旁预留清晰的开关状态标识位，方便作业人员快速识别通路状态，避免误操作引发的作业风险。管汇的通路设计采用多支路并联布局，既可以实现单通路节流降压，也可以通过阀门切换实现多通路同时放喷，还能快速切换至压井作业通路，将高密度压井液泵入井筒，快速平衡井下地层压力。底座的结构设计做了充分的刚度强化，底部横梁采用型钢焊接成型，能够承受整套设备的自重以及管内高压流体产生的振动载荷，避免长期作业过程中底座变形导致的管段应力集中、法兰密封失效问题。

　　安装边界方面，整套撬装设备的外形尺寸适配标准井场管排的布设间距，所有外接法兰接口采用行业通用的压力等级与连接尺寸，能够直接和井口防喷器组、放喷管线、压井泵组的管线对接，不需要额外加工转换接头。在细节设计上，每个阀门的阀杆部位都设置了防尘密封结构，能够阻挡井场的沙尘、泥浆侵入阀杆密封副，延长阀门的维护周期；管汇整体做了防腐涂装处理，能够适应野外井场高湿、高盐雾、多扬尘的恶劣作业环境，减少户外存放、作业过程中的锈蚀损耗。
