立式多工位工装机架组装结构设计

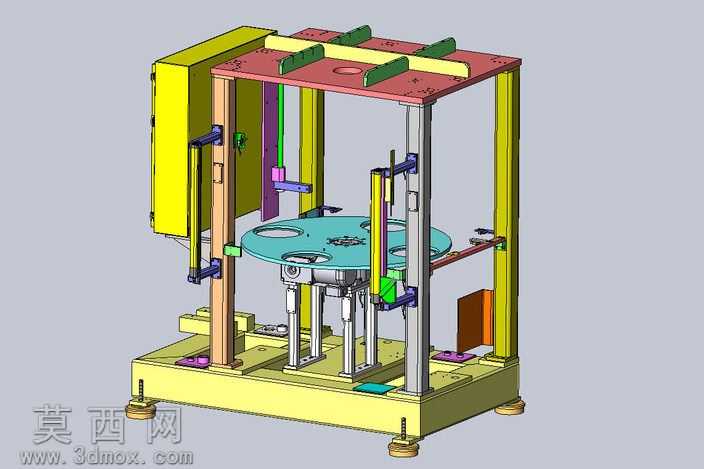

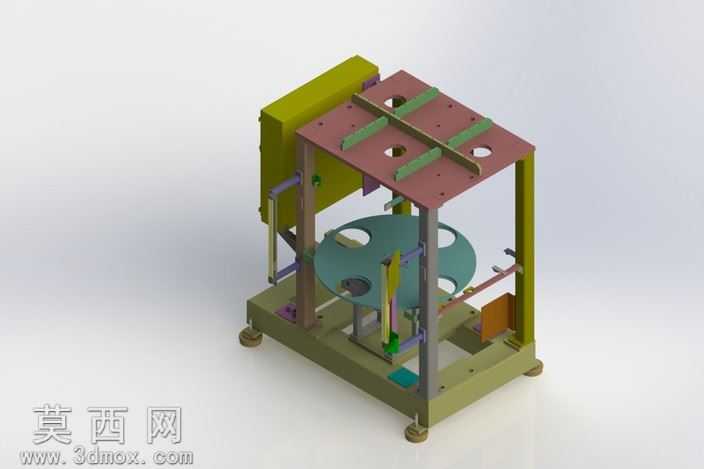

本作品为立式多工位工装机架组装的三维建模设计成果，建模阶段采用自底向上的装配设计思路，先逐一完成所有单个零部件的参数化建模，再按照实际装配逻辑完成整体组装，全程严格遵循机械装配的公差配合要求，确保各部件连接关系准确无干涉。建模过程中对不同功能的零部件做了清晰的材质区分与渲染处理：底部基座采用铸铁材质渲染，呈现哑光深黄的厚重质感，匹配设备承重需求，底部配置的可调脚轮单独做了金属防滑纹理与橡胶垫材质，既保证设备移动便利性，也能实现调平后的稳定支撑；四根竖向支撑立柱分别做了阳极氧化铝型材与钢材的材质区分，表面呈现细腻的金属磨砂质感，清晰区分不同受力构件的材质选型；顶部安装板做了喷塑钢板的红色哑光渲染，表面预留的安装槽、定位孔都做了精准的倒角与细节刻画，板件上固定的绿色导向压块做了聚氨酯材质渲染，体现其缓冲定位的功能属性；中部的圆形回转工作台做了铝合金精加工表面的亮面金属渲染，台面上的定位卡槽、安装孔位都按照实际工装需求做了精准排布，工作台下方的支撑立柱、升降导向组件都做了镀铬金属质感处理，清晰展现传动部件的运动逻辑；侧面的黄色电气柜体做了冷轧板喷塑的质感渲染，柜体上的门锁、铰链细节都完整还原，柜体旁侧的竖向升降导轨、紫色定位夹具、绿色检测组件都按照功能分区做了差异化的材质表现，不同颜色的构件既方便装配时的零件区分，也能直观展现各功能模块的布局逻辑。整体结构设计采用框架式对称布局，竖向立柱与上下安装板之间采用螺栓紧固加定位销的连接方式，保证整体机架的结构刚性，中部预留充足的操作空间适配多工位加工需求，侧面的电气安装区与作业区做了物理分隔，兼顾布线便利性与操作安全性，各导向组件、夹具组件的安装位置都预留了调节余量，可适配不同规格工件的装夹需求，所有运动部件都做了行程限位结构的建模，确保设备运行时不会出现超程碰撞问题，整体建模细节完整，装配关系清晰，可直接用于工程出图、装配指导以及后续的结构优化改进。
