路创运动传感器天花板安装固定外壳结构

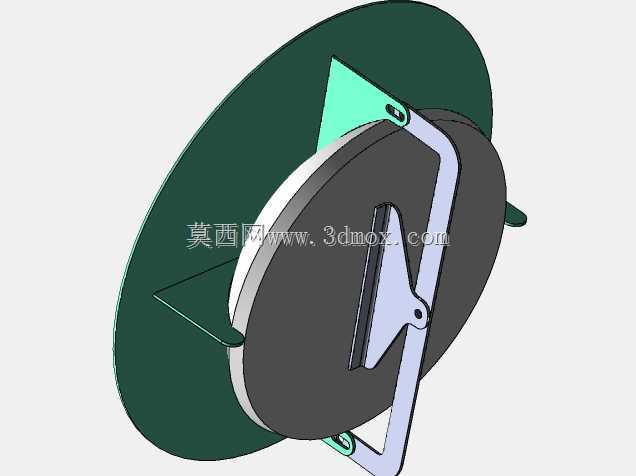

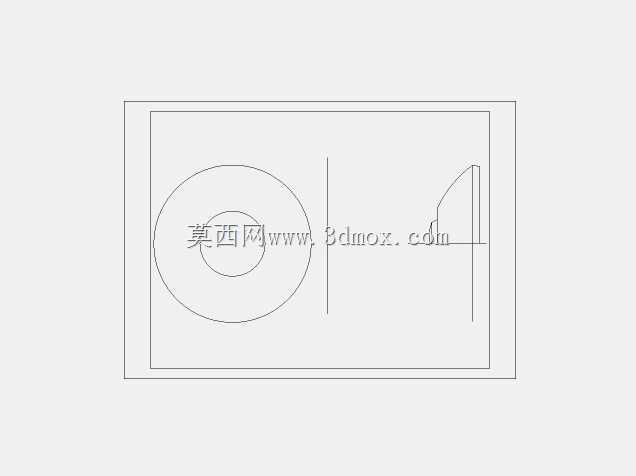

在商用楼宇智能照明、公共区域安防感应、办公空间人因管控等场景中，吸顶式运动传感器的安装适配性直接决定了设备的探测覆盖效果与空间美观度，这款专为路创运动传感器设计的天花板安装外壳，正是为解决裸装传感器与吊顶饰面衔接突兀、安装固定不牢、后期维护拆卸不便等实际工程痛点开发的配套结构件。从实际使用场景来看，该外壳主要适配石膏板吊顶、矿棉板集成吊顶、铝扣板天花等常见室内顶面装修场景，能够将传感器主体完全收纳于外壳腔体内部，仅保留感应探测面与吊顶平面齐平，既避免传感器外露积灰、被意外磕碰损坏，也能让顶面装修保持整洁统一的视觉效果，不会因为加装传感设备破坏空间的整体装修质感。在功能特性上，这款外壳采用同轴嵌套的结构设计，外层为与吊顶贴合的法兰式压边，安装时可卡在预先开好的圆形安装孔边缘，无需额外打胶或使用复杂固定件，内层腔体预留了传感器的走线空间与卡扣定位槽，传感器装入后可通过旋转卡合的方式固定，不会出现松动脱落的问题，同时外壳侧面预留了细小的走线缺口，方便传感器的供电与信号线从吊顶内部穿出连接，不会出现线材挤压外露的情况。从设计思路层面，开发这款外壳时首先考虑了安装的容错性，外层压边的直径比常规传感器开孔大出足够余量，能够遮盖开孔时产生的毛边与微小尺寸误差，降低现场施工的精度要求；其次考虑了探测角度的适配，外壳靠近感应面的位置做了弧形收边处理，不会遮挡传感器的被动红外探测视场角，保证120度到180度的锥形探测范围完全不受遮挡，避免出现探测盲区；另外在结构强度上，外壳壁厚做了均匀化处理，既不会因为壁厚过薄导致安装时变形断裂，也不会因为壁厚过厚占用过多吊顶内部的空间，适配吊顶内预留空间有限的老旧改造场景。在外形尺寸与安装边界上，这款外壳整体为同轴圆形结构，外层压边的外径适配常规65mm到80mm的天花开孔尺寸，腔体内部的容纳直径与对应型号的路创运动传感器外径保持0.2mm到0.3mm的间隙配合，既方便传感器顺利装入，也不会因为间隙过大导致传感器晃动；外壳的整体嵌入深度控制在30mm以内，适配绝大多数吊顶内部的龙骨间隙要求，安装时仅需要在吊顶对应位置开出匹配尺寸的圆孔，将外壳卡入开孔后再装入传感器主体即可完成安装，全程不需要复杂的工具，单人即可快速完成装配，后期需要检修更换传感器时，仅需要通过外壳边缘的微小缺口撬起外沿，即可取出传感器进行维护，不会破坏吊顶饰面的完整性。
