物联网环境传感器注塑外壳结构设计

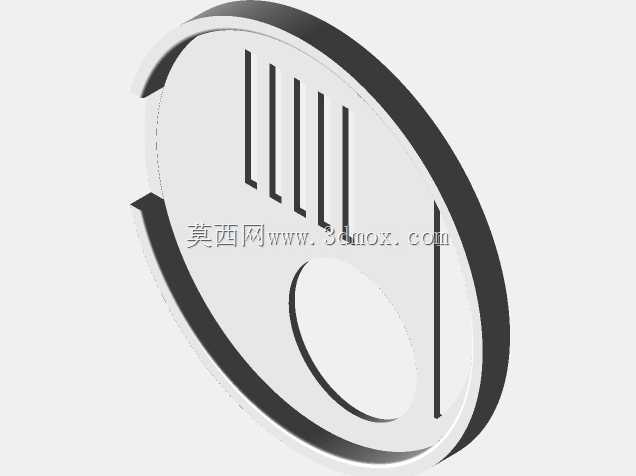

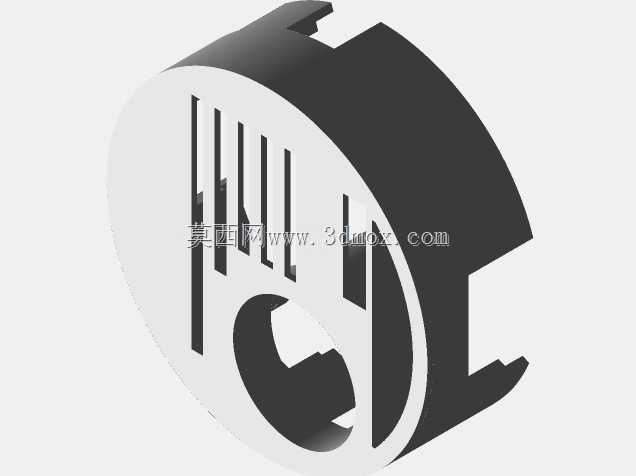

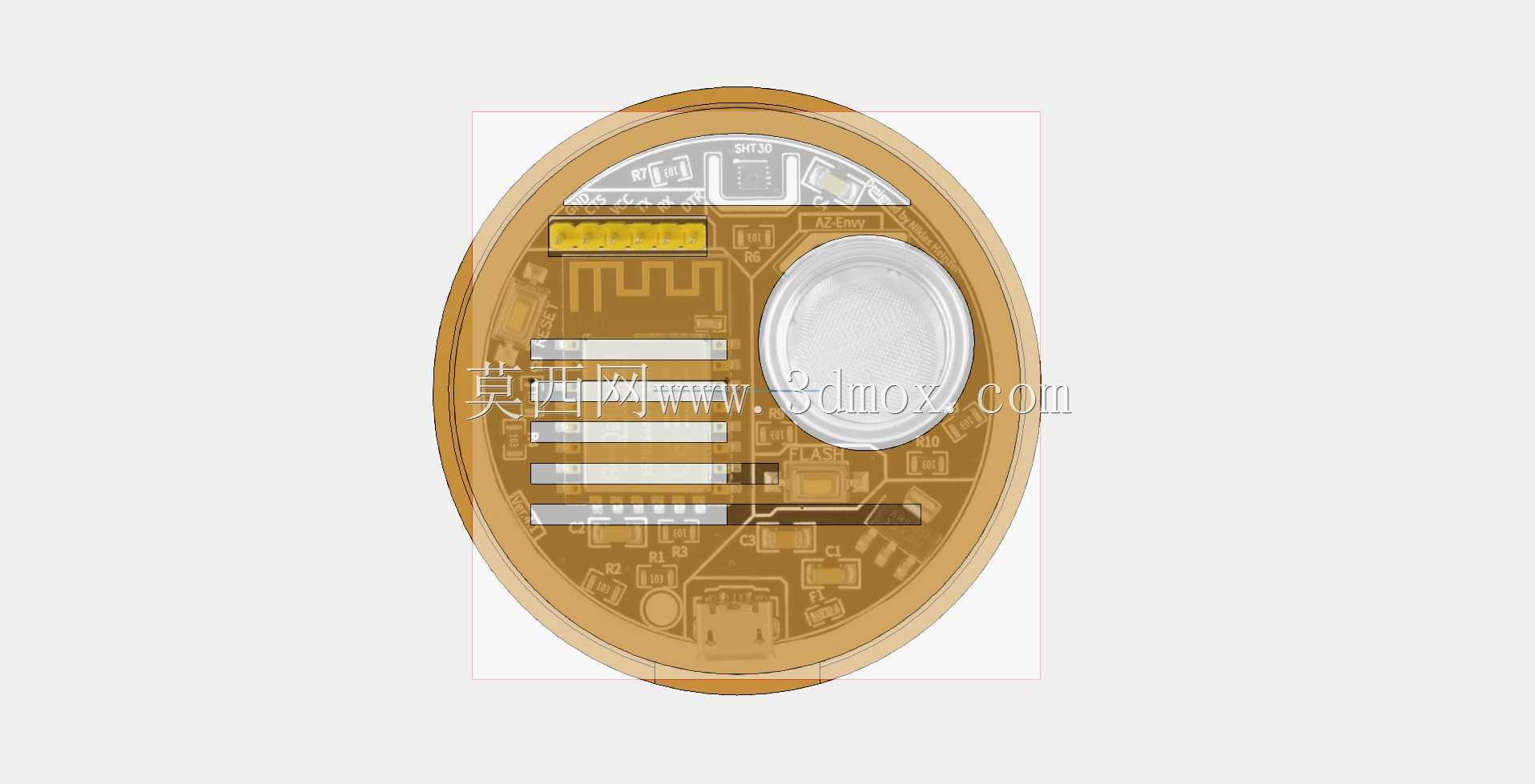

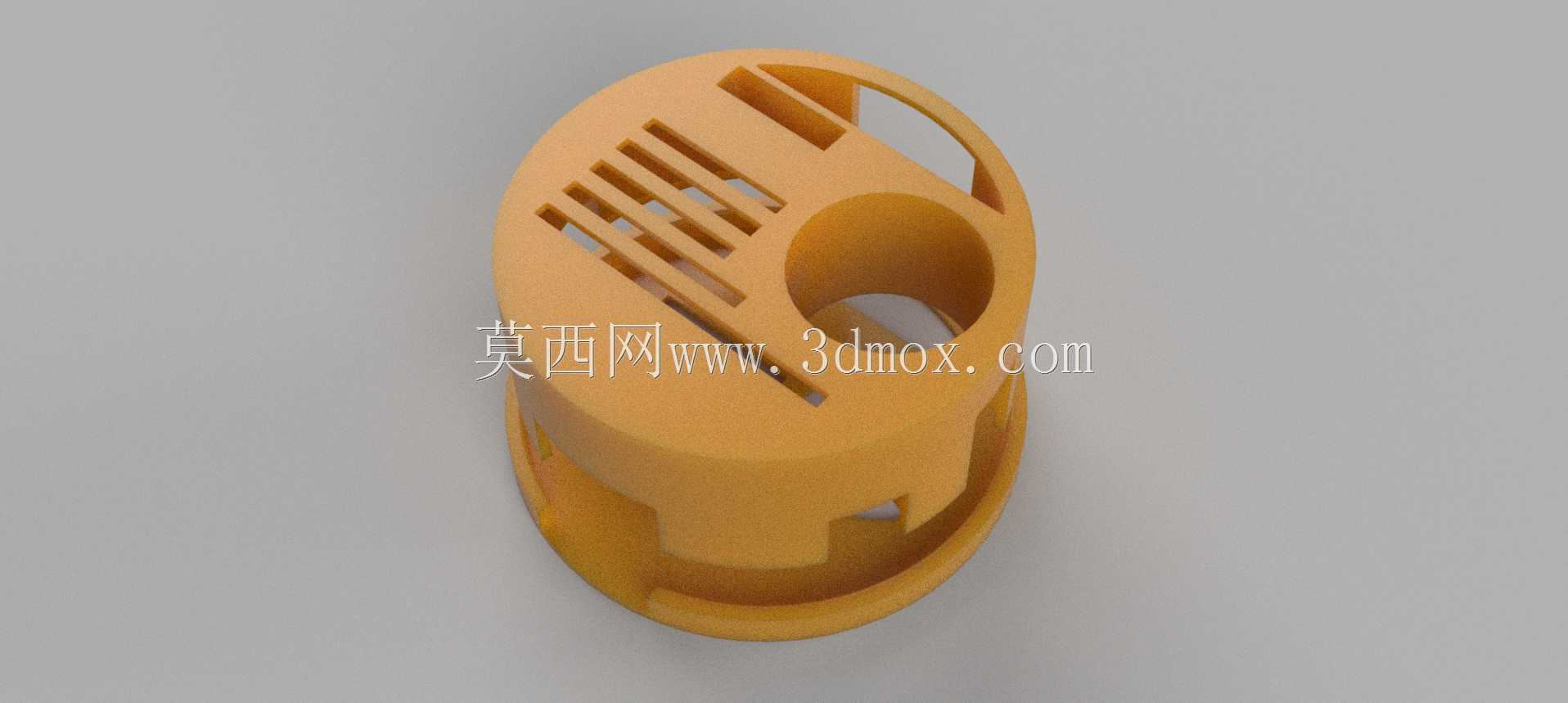

这款壳体是专为搭载ESP12F主控的环境监测传感终端开发的防护承载结构，主要面向室内外空气参数采集、小型气象点位布设、智慧农业棚区温湿度监测、工业厂区零散点位环境感知等场景使用，作为传感核心电路的外部承载防护结构，它需要同时兼顾电路固定、气流导通、外部防护、安装适配多方面的实际需求。从实际使用场景出发，这类传感终端往往需要长期部署在无人值守的点位，外壳首先要为内部的温湿度、空气质量等传感元件提供稳定的安装空间，同时要保证外部环境气流能够顺畅接触传感探头，避免壳体封闭导致检测数据出现滞后或者偏差。设计过程中，首先围绕内部电路的排布确定了整体椭圆柱的主体形态，这种形态没有尖锐棱角，在注塑生产时更容易实现均匀脱模，同时在现场安装时也不容易剐蹭布线或者操作人员，适配挂装、嵌装、杆装等多种安装方式。壳体上部开设的多组长条通槽，是经过气流仿真验证的导气结构，槽体的宽度控制在既能保证空气自由流通，又能阻挡大体积灰尘、落叶、虫类进入壳体内部的尺寸，避免异物侵入造成电路短路或者传感探头堵塞。侧面预留的大尺寸圆形开孔，是为传感探头或者外接天线预留的安装位，开孔边缘做了加厚止口设计，装配时可以直接卡装配套的密封胶圈，实现该位置的IP54级防护，避免雨水顺着开孔渗入壳体内部。壳体下部的卡扣式结构，是为了实现上下壳的免螺丝快装，装配时对准卡槽按压即可完成扣合，后期维护拆开时也不需要额外工具，能够大幅降低现场部署和运维的效率。壳体的内壁设计了多组定位筋和螺丝柱，能够精准固定ESP12F开发板的安装位置，避免运输或者使用过程中电路板出现移位，筋位的高度经过精准计算，既可以顶住电路板防止晃动，又不会压迫板上的贴片元件造成虚焊。整体的壁厚控制在均匀的2mm，既保证了壳体整体的结构强度，在日常轻微磕碰、挤压下不会出现开裂变形，又能控制注塑生产时的材料用量，降低单件生产成本，同时均匀的壁厚也能避免注塑过程中出现缩痕、缺料等生产缺陷，提升成品率。壳体底部预留了穿线孔位，适配常规的三芯或者四芯信号线缆接入，孔位同样做了密封结构设计，能够配合防水接头实现进线位置的防护。整个壳体的外部尺寸控制在直径60mm、高度75mm的范围内，属于小型化的传感终端壳体，不会占用过多安装空间，不管是附着在墙面、设备外壳还是监测立杆上，都能很好的适配安装边界，不会和周边的其他设备产生安装干涉。
