机柜用网状承托置物托盘结构设计

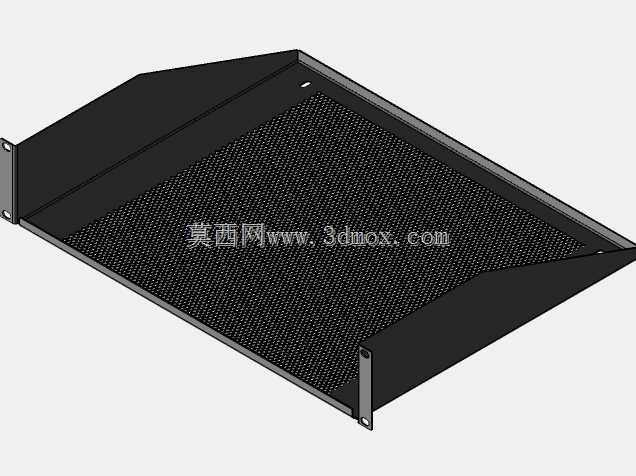

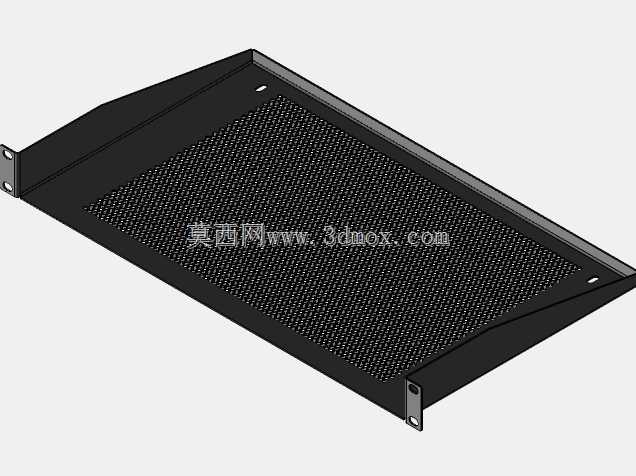

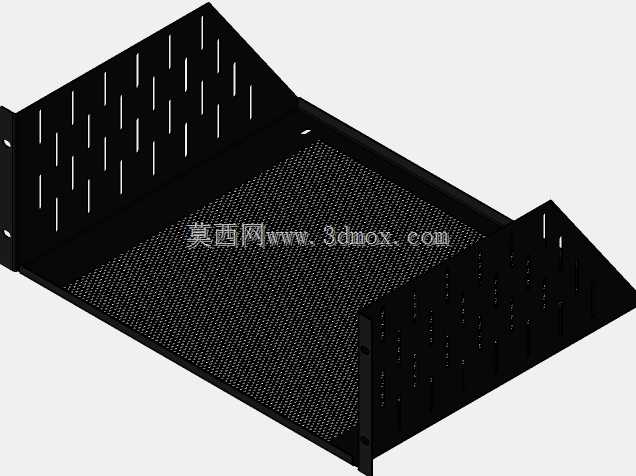

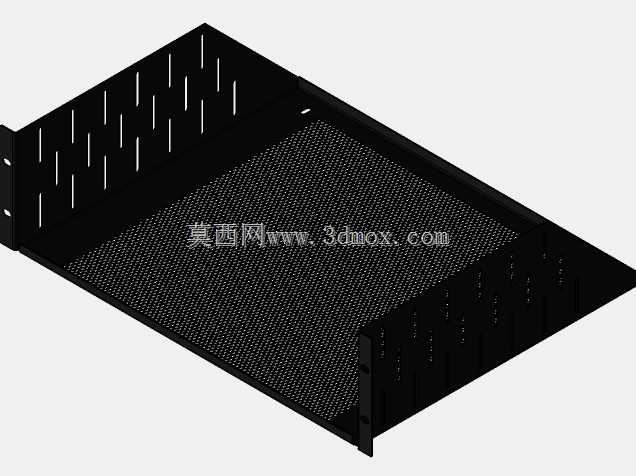

这款网状承托托架主要应用于标准19英寸机柜内部的设备承托场景，日常运维中常用来承载非机架式安装的小型网络设备、配线附件、测试仪器或是冗余线缆整理承托，在通讯机房、工业控制柜、监测设备机柜中都有极高的使用频次，能充分利用机柜内部的垂直安装空间，避免零散设备无固定放置位带来的布线混乱、设备滑落风险。从结构设计来看，整体采用折弯钣金作为主体承力框架，边框做了向内收边的折弯处理，既可以提升整体板材的结构刚性，避免薄钣金承重后出现边缘变形，同时收边结构不存在外露锐边，能减少安装运维过程中划伤线缆或是操作人员的风险。托架主体承托面采用整面网状冲孔结构，相比整块实心钣金承托板，网状结构不会阻断机柜内部的冷热风道循环，设备运行产生的热量可以透过网孔顺利流通，不会在承托面位置形成热量淤积，同时网孔结构也能减少整体自重，降低机柜立柱的长期承重负载。安装侧的折边预留了标准机柜安装孔位，孔位间距匹配通用机柜的立柱方孔间距，安装时不需要额外打孔适配，直接通过机柜配套的卡扣螺母就能完成固定，两侧折边做了向外的90度翻边，翻边与托架主体的折弯处做了圆弧过渡处理，避免应力集中导致承重后折弯处出现开裂变形。托架前端做了向下倾斜的导边设计，推送设备放置时不会被前端边框卡住，即使是重量稍大的设备也能顺着导边顺利滑入托架承托面。从安装边界来看，整体深度适配常规600mm深度的网络机柜，安装后不会超出机柜前门的闭合边界，宽度完全匹配19英寸标准机架的安装尺寸，不会与两侧的立柱、走线槽产生位置干涉。网状承托面的冲孔孔径做了尺寸优化，既保证通风率，也不会让小型配件、接线端子这类小零件从网孔掉落，承托面的平面度控制在合理公差范围内，放置设备后不会出现局部凹陷倾斜，保证设备放置的平稳性。框架的四个边角都做了倒角处理，安装过程中不会剐蹭机柜内部的布线，也不会与相邻安装的其他机架设备产生结构干涉。
