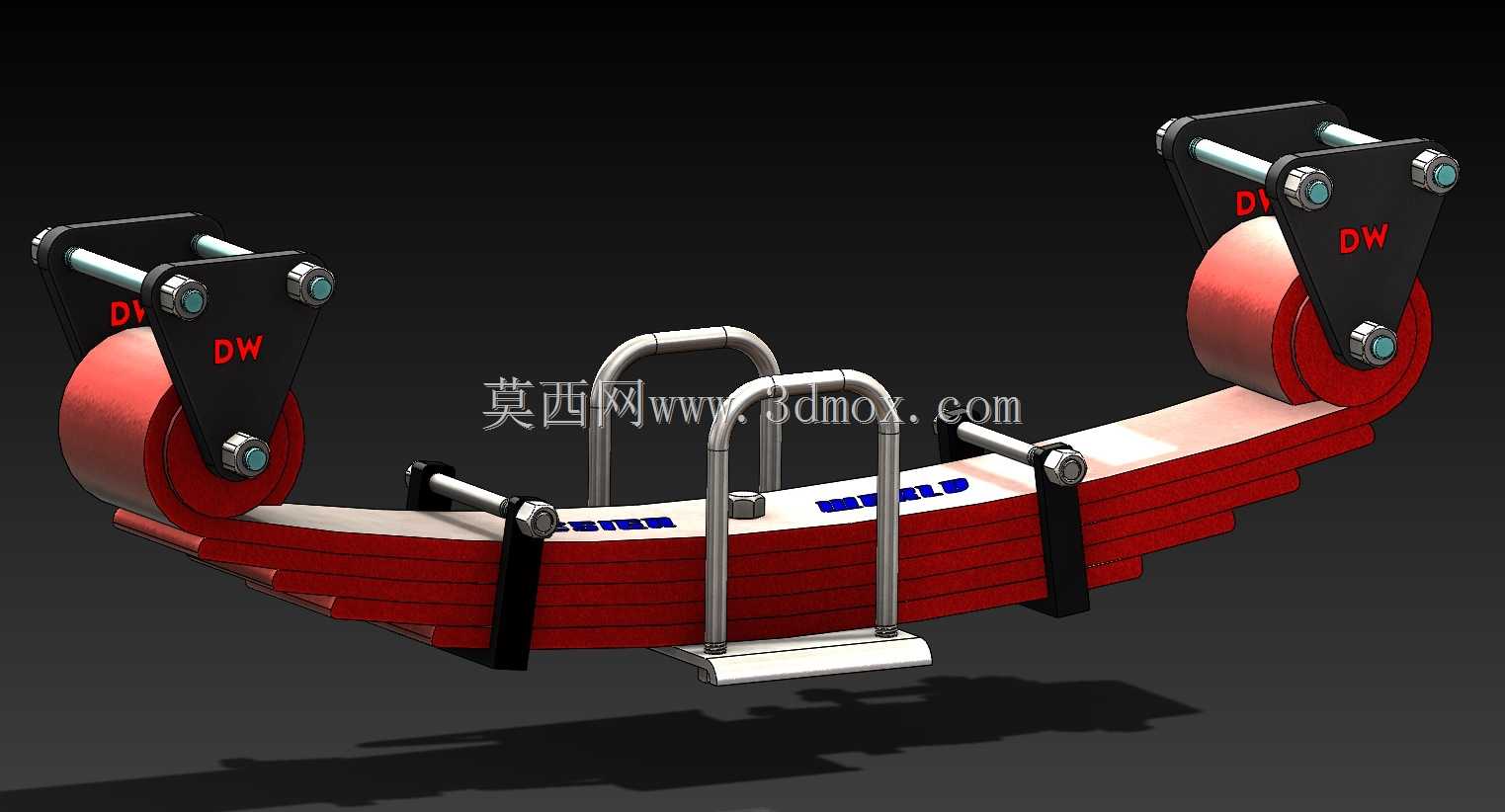

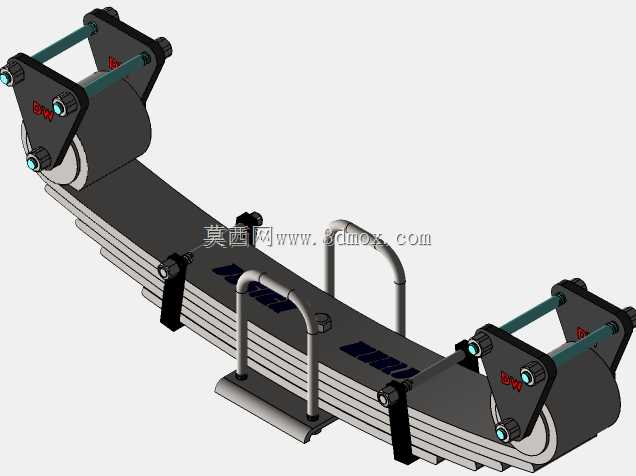

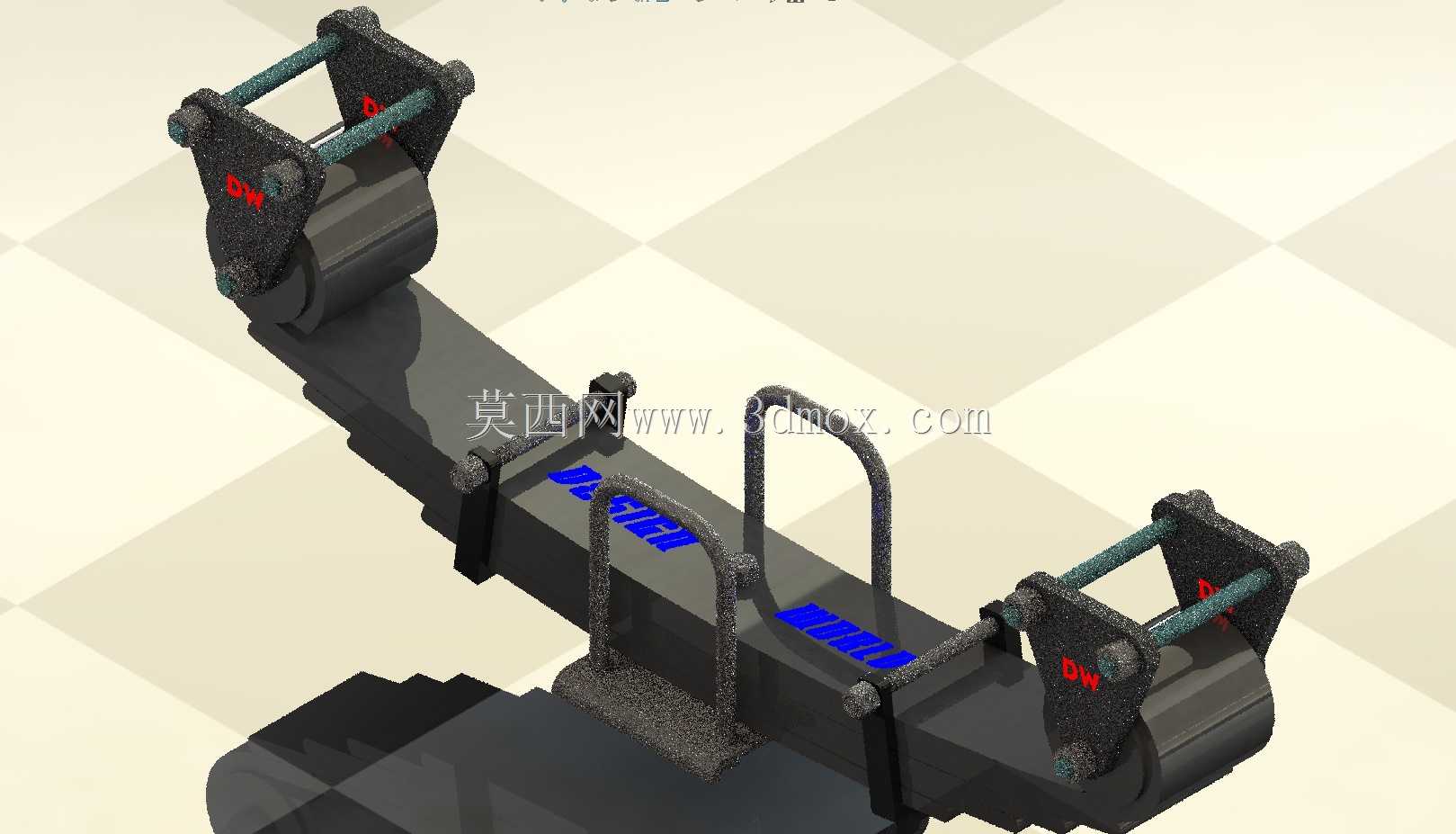

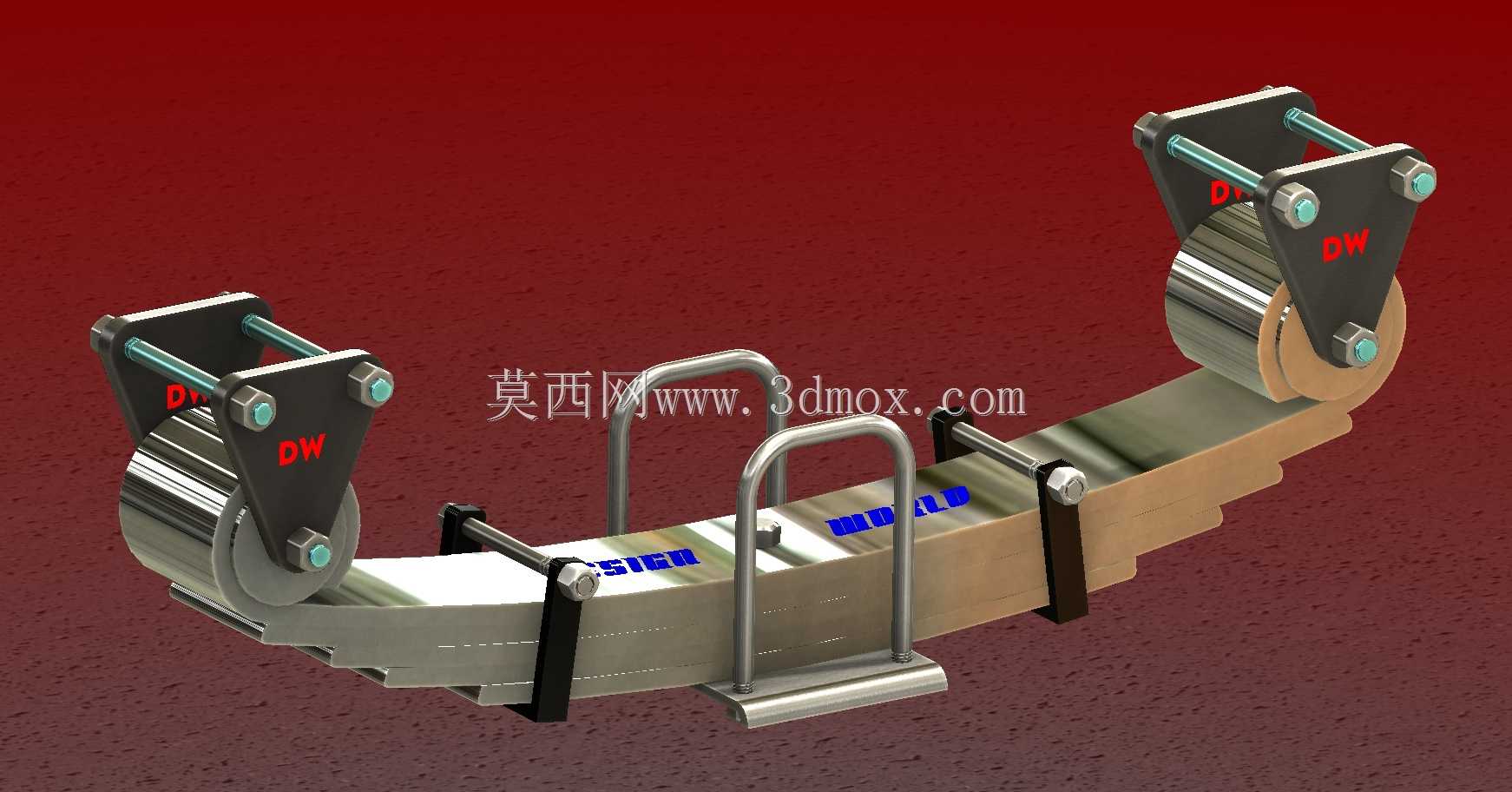

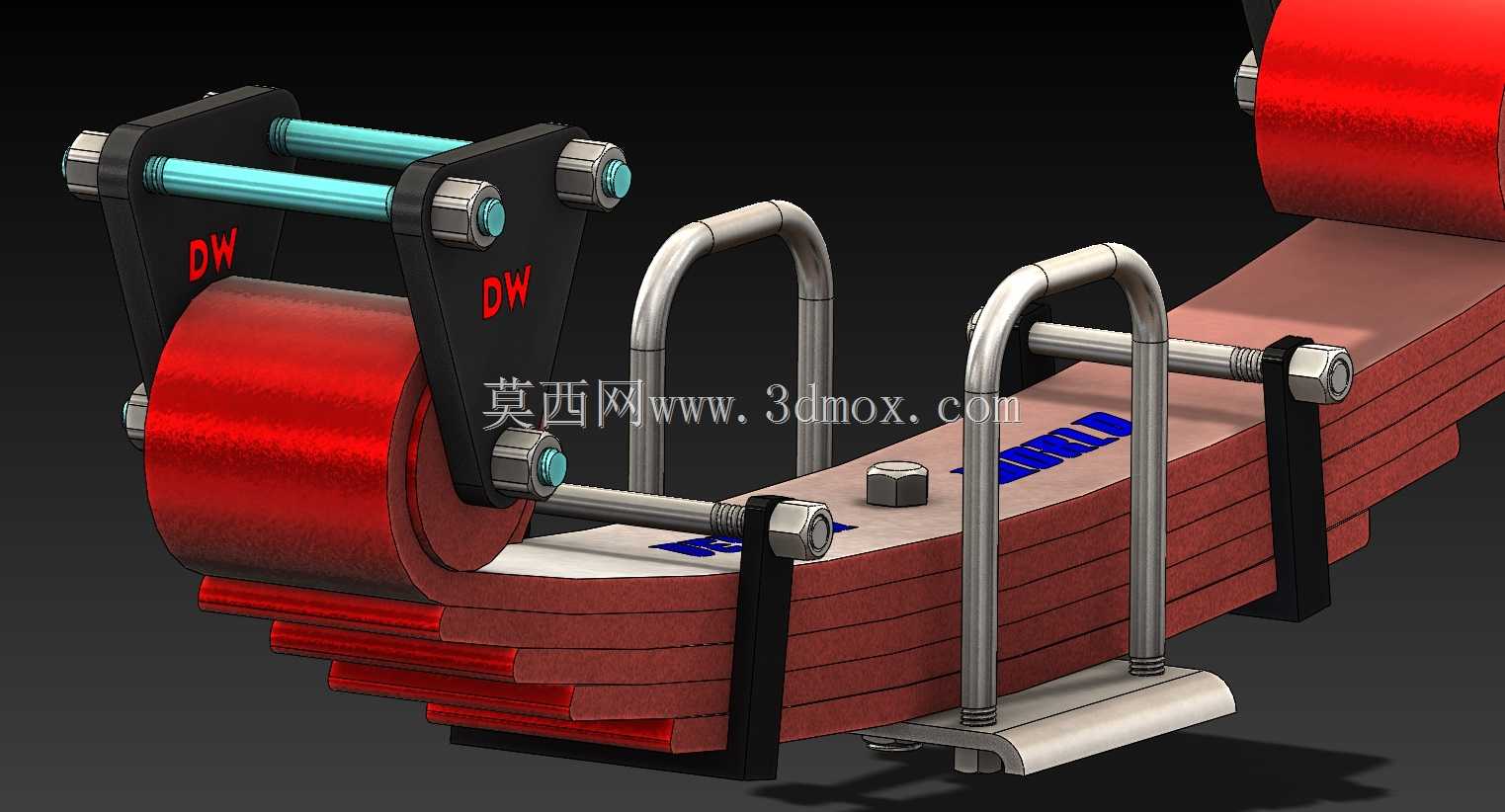

重型车辆多片式钢板弹簧悬架结构

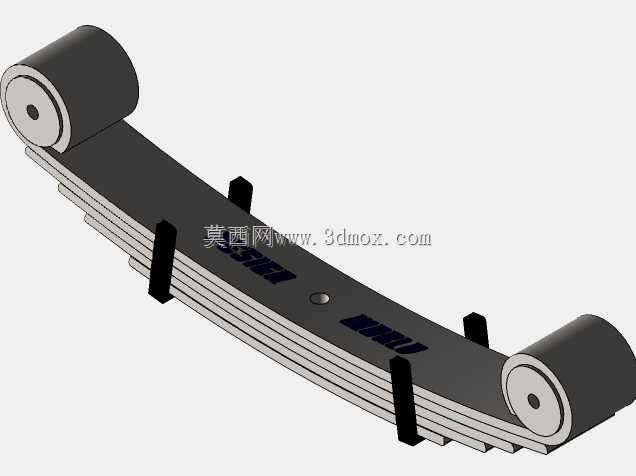

重载工况下钢板弹簧悬架的卷耳衬套偏磨、U型螺栓预紧力衰减、片间摩擦异响是商用车底盘运维中最常见的三类故障，这套结构在设计阶段就针对这些现场痛点做了针对性的细节处理。多片簧的片长梯度没有沿用传统等差值排布，靠近主片的前三片簧片端部做了渐薄的压延处理，压延段的长度差控制在12mm到18mm区间，既保证了载荷传递时的应力平滑过渡，避免片端应力集中导致的簧片断裂，也能让片间接触面积随载荷变化动态调整，空载时片间接触区域小、摩擦阻尼低，不会出现过硬的颠簸感，满载时接触面积随簧片变形逐步增大，摩擦阻尼同步提升，抑制重载下的悬架余振。

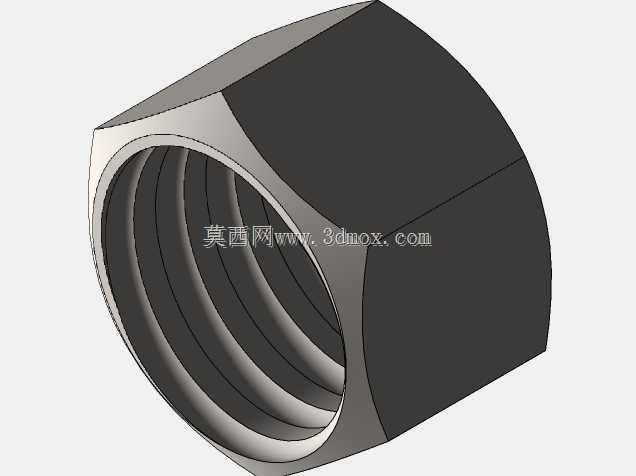

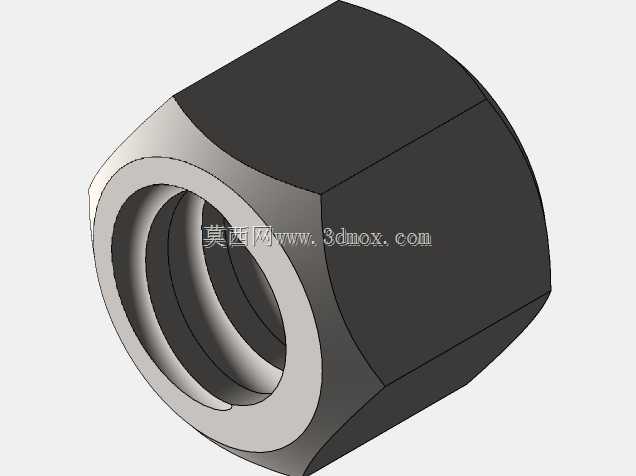

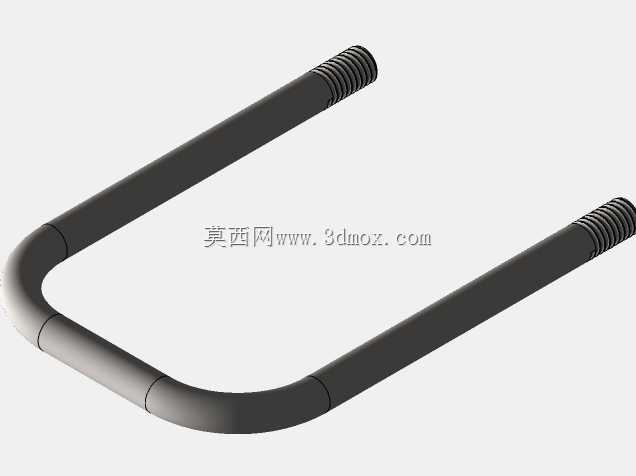

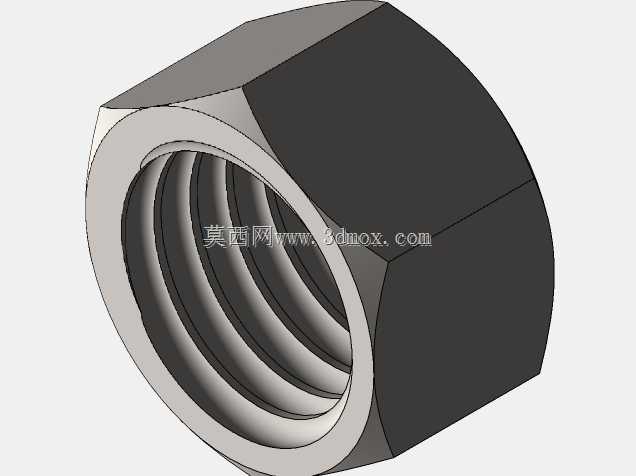

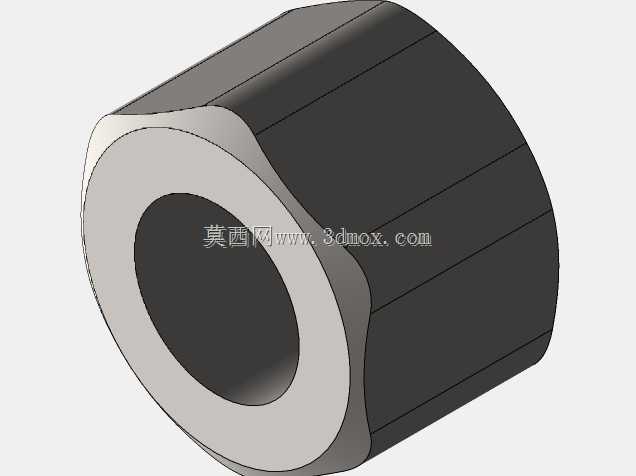

前端固定吊耳的铰接孔同轴度公差控制在0.03mm以内，衬套压装后的过盈量预留了0.12mm到0.18mm的区间，适配橡胶衬套的常温压缩变形量，避免长期交变载荷下衬套松旷。U型螺栓的螺纹段长度做了精准匹配，拧紧后露出螺母的螺纹牙数控制在3到5牙，既不会因为螺纹过长干涉下方的缓冲垫块，也不会因为啮合长度不足导致满载冲击下螺纹滑牙。螺栓根部的圆角过渡做了加大处理，对应力集中敏感的螺纹收尾区域做了滚压强化的结构预留，匹配8.8级螺栓的强度特性，把动载下的断裂风险降到最低。

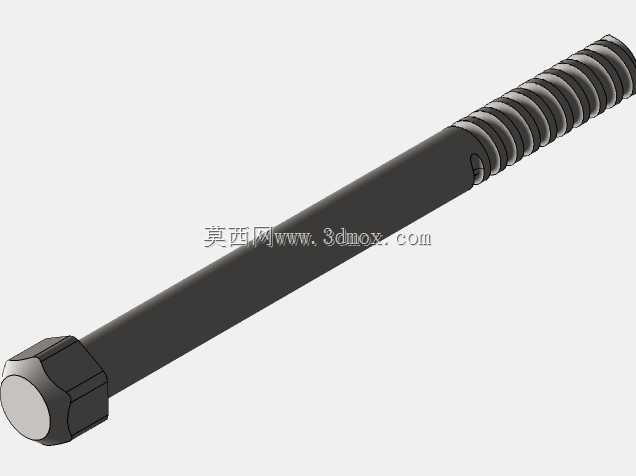

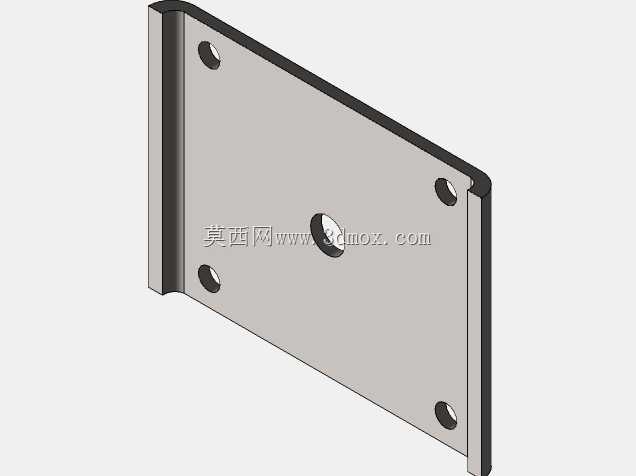

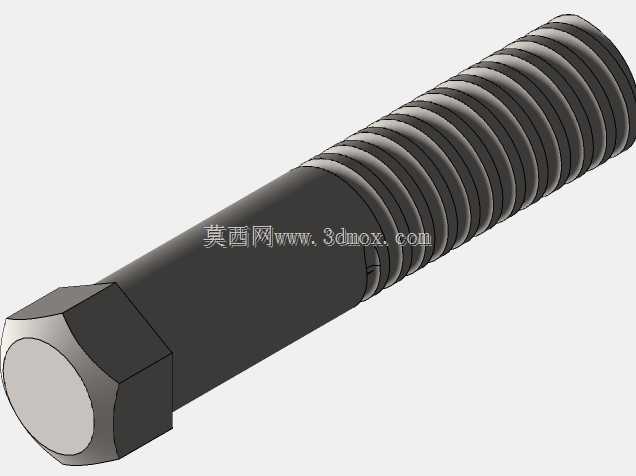

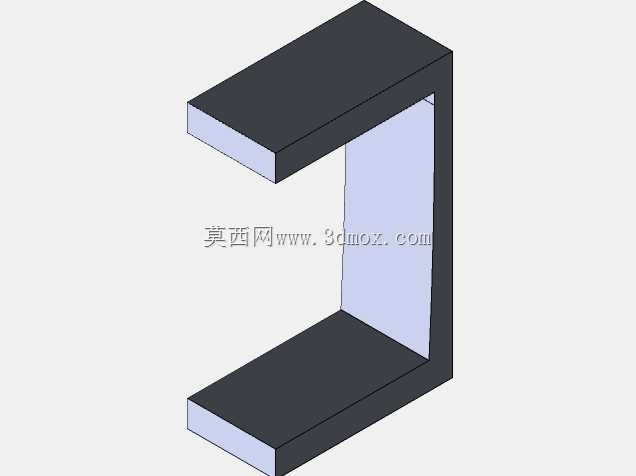

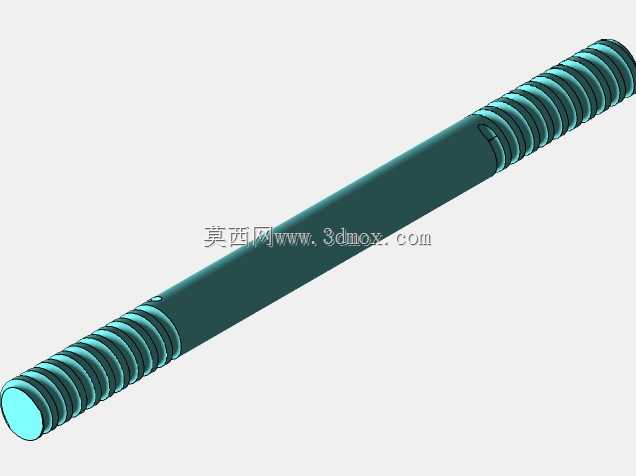

中部的中心螺栓定位凸台高度比簧片总叠厚小0.2mm，装配时U型螺栓的预紧力会把所有簧片牢牢压在桥壳的安装座面上，中心螺栓只承担定位作用不承受剪切力，避免传统结构里中心螺栓受剪断裂导致的簧片错位故障。簧片两侧的侧挡块和簧片侧边预留了0.5mm的间隙，既限制了簧片横向窜动，也不会因为间隙过小导致簧片变形时被卡滞，影响悬架的跳动行程。后端的活动吊耳铰接轴做了镀铬处理，表面粗糙度控制在Ra0.8以下，配合自带储油槽的尼龙衬套，能在缺少定期润滑的工况下长期工作不出现卡滞，适配矿区、工地等运维条件较差的使用场景。

整套结构的所有配合面都做了公差匹配验证，没有出现装配干涉的风险，簧片的弧高值按照满载弧高为零的目标做了预设，空载时的弧高刚好抵消车身自重带来的变形，保证车辆空载和满载时的底盘高度差控制在合理区间，不会出现重载后车头过高、制动跑偏的问题。片间的润滑脂槽开在每片簧片的中部接触区域，槽深0.3mm，既能储存润滑脂减少片间磨损，也不会因为槽深过大削弱簧片的结构强度。
