DIY自制小型旋风分离除尘装置

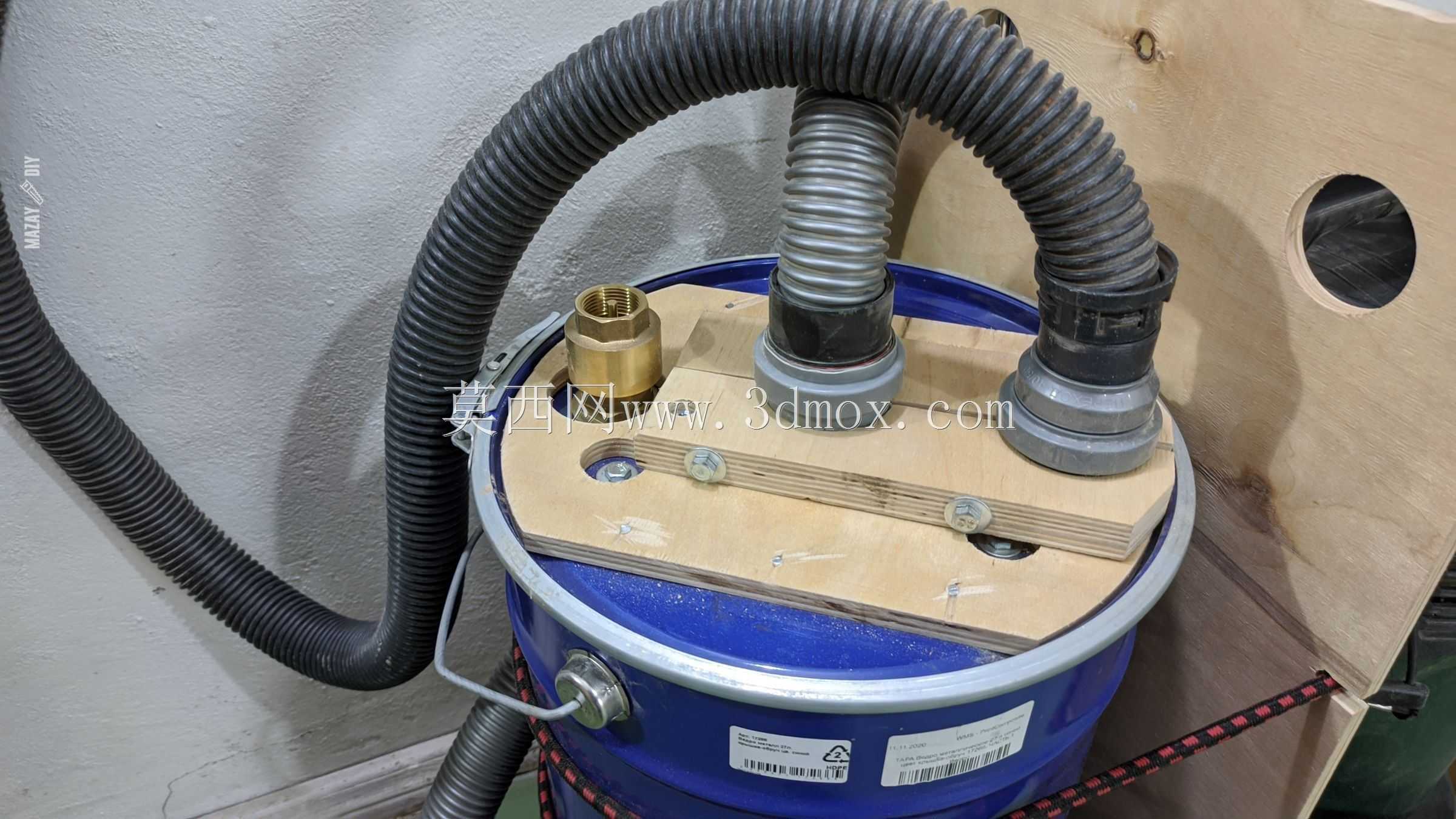

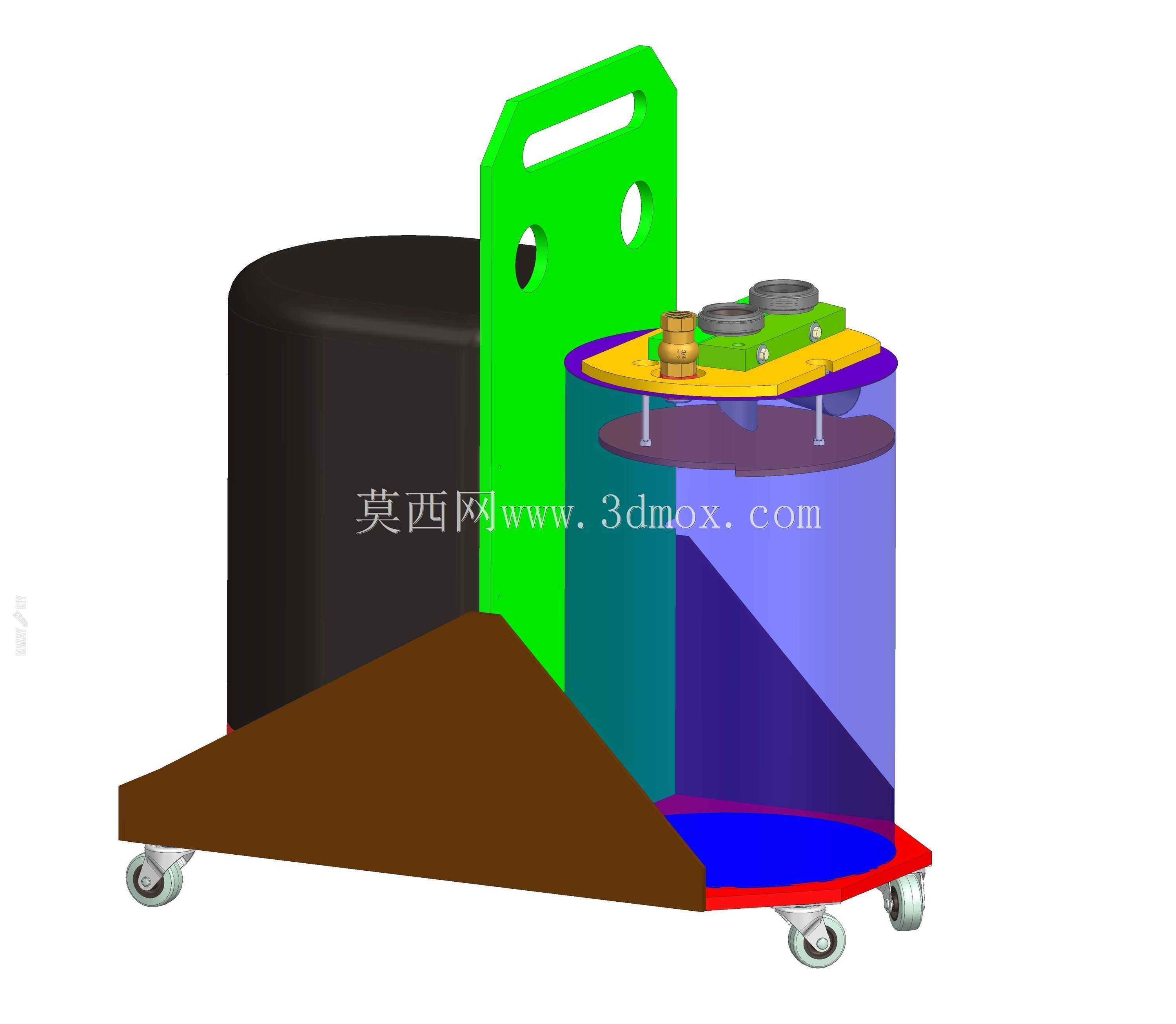

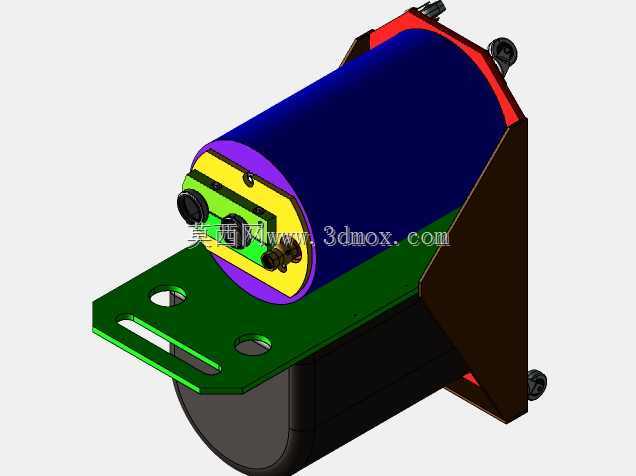

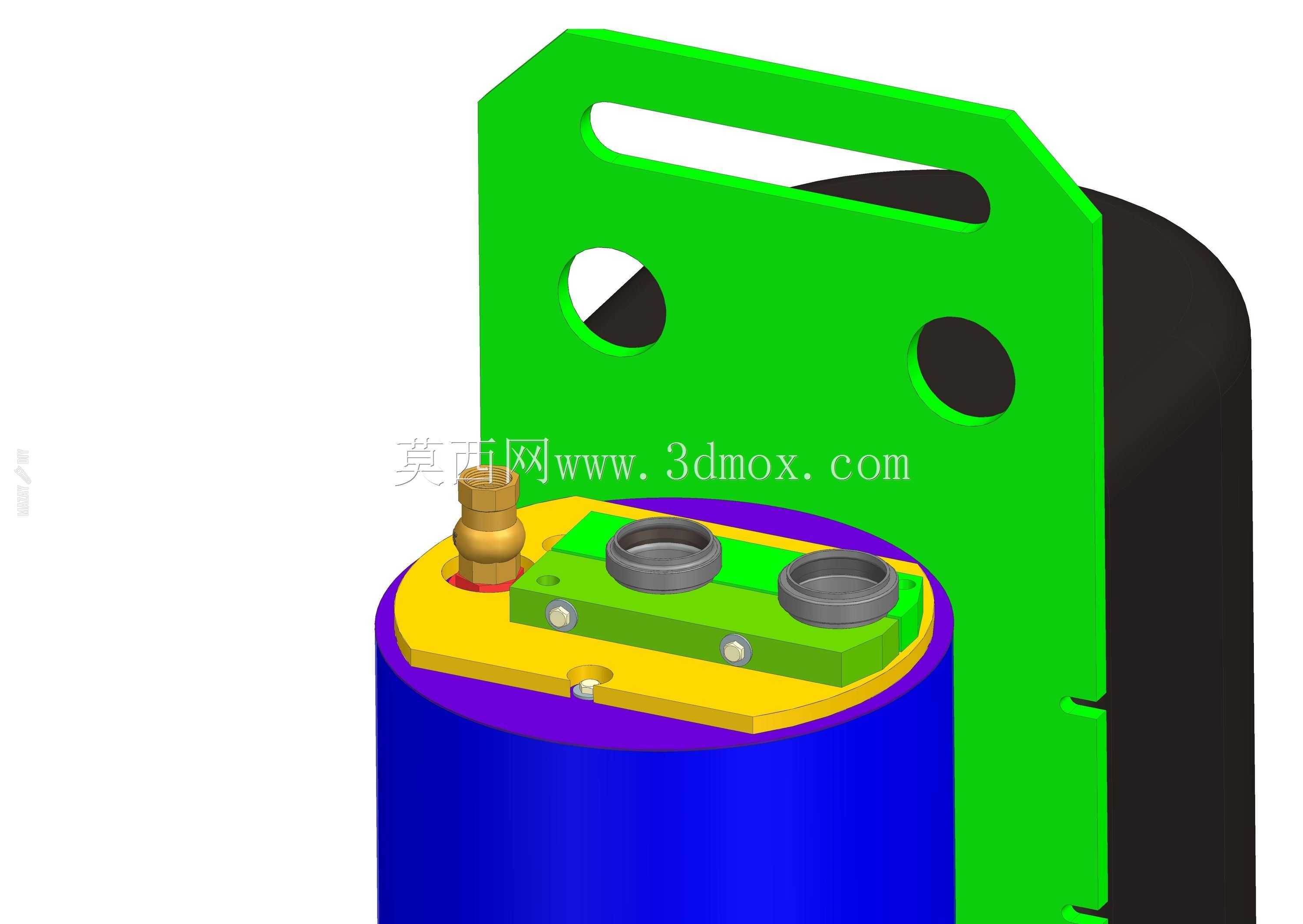

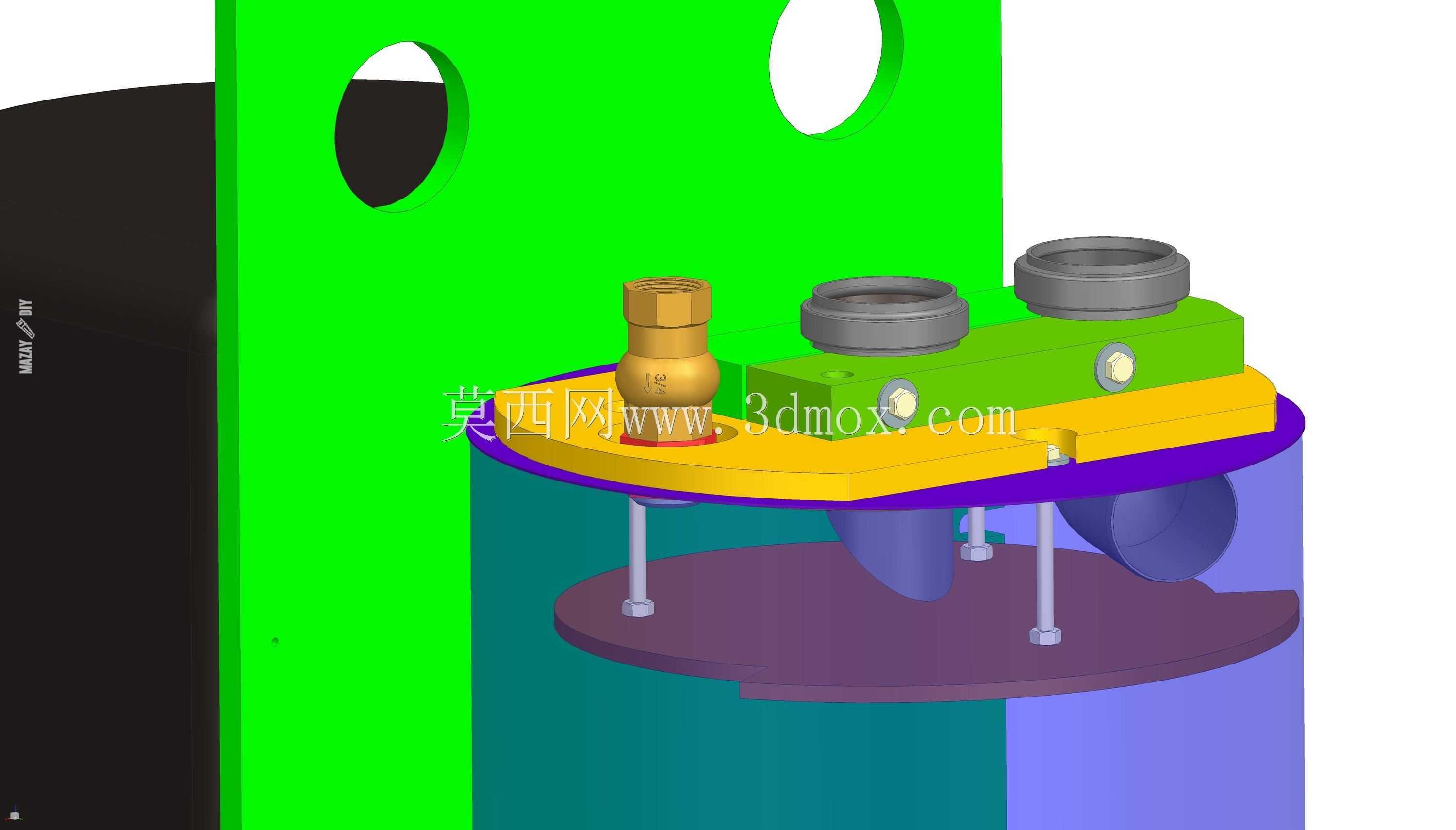

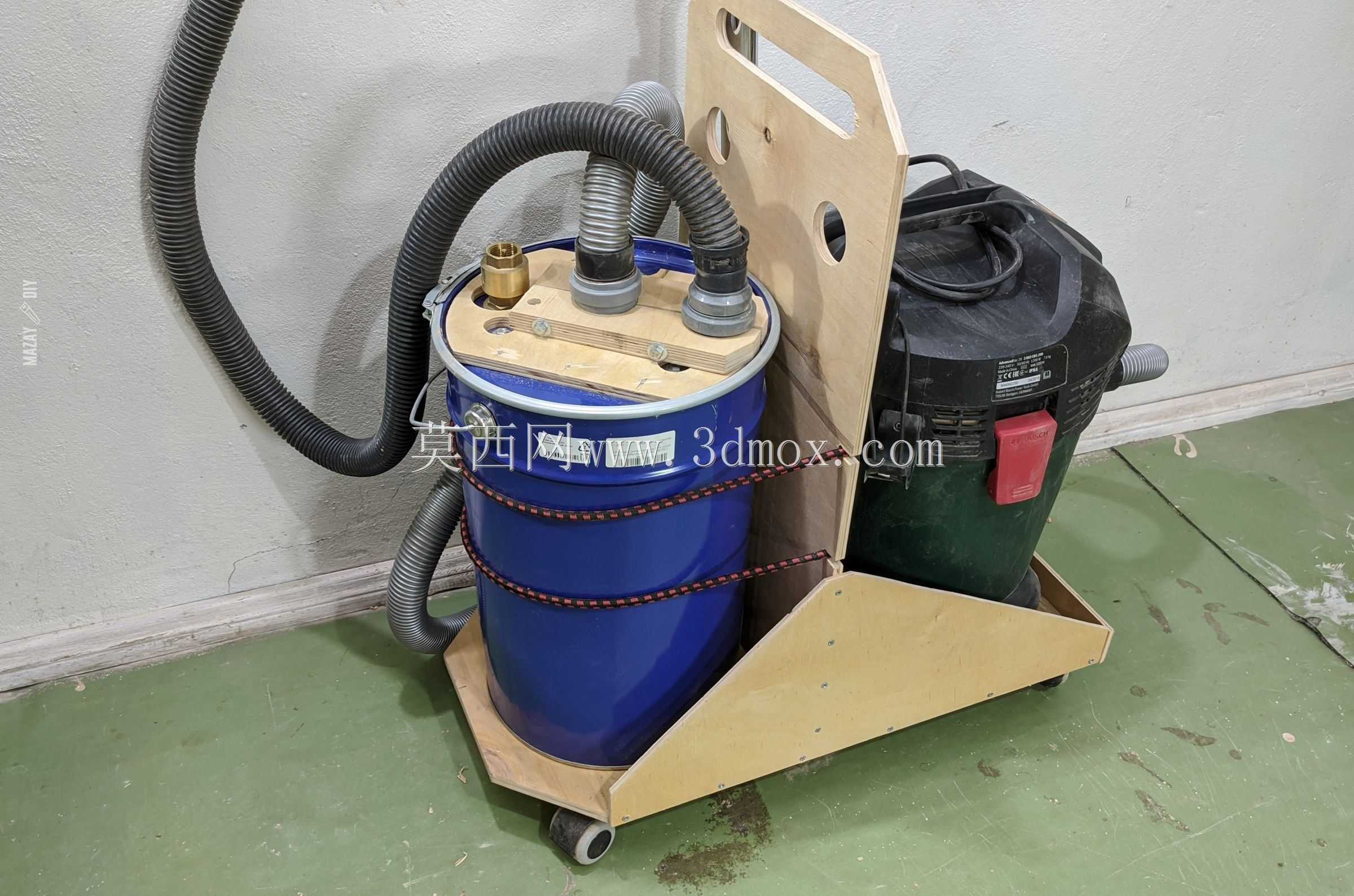

这款DIY旋风除尘装置主要面向小型木工加工作坊、家用DIY工坊、小型五金打磨工位等场景设计，可有效处理打磨、切割、木料加工过程中产生的悬浮粉尘与颗粒碎屑，避免作业空间内粉尘弥漫，既能够保护作业人员的呼吸健康，也能减少粉尘堆积带来的设备损耗与安全隐患，同时可作为中央集尘系统的前置分离单元，降低后续过滤模块的负载压力，延长过滤耗材的使用寿命。该装置核心采用旋风离心分离的工作原理，含尘气流从装置侧部的进气口进入筒体内部后，会沿筒壁形成高速旋转的涡流场，在离心力的作用下，密度远大于空气的粉尘颗粒会被甩向筒壁，沿壁面滑落至下部的集尘腔体内，经过初步净化的气流则会从筒体顶部的排气口流出，进入后续的精过滤环节，这种结构无需内置过滤滤芯即可完成90%以上大颗粒粉尘的预分离，日常维护仅需定期清理下部集尘腔的积尘即可，使用成本极低。在设计思路上，该装置采用模块化的分体结构，顶部集成了进气接口、排气接口与调压阀件，可根据实际使用需求匹配不同口径的吸尘软管，适配市面上常见的小型工业吸尘器、轴流风机等动力源；筒体部分采用分段式设计，通过支撑立柱连接上下端板，既保证了整体结构的稳定性，也方便后期拆解清理内部积尘，同时预留了挡板与推车的安装位，可根据使用场景选择固定安装或者搭配推车做成移动式除尘单元，灵活适配不同工位的除尘需求。从安装边界来看，该装置整体外形紧凑，筒体直径适配小型工位的安装空间，顶部接口的中心距、支撑立柱的安装孔位均做了标准化设计，无需额外定制转接件即可完成与常规吸尘管路的对接，下部集尘段预留了足够的储尘空间，可满足小批量加工作业连续4-6小时的集尘需求，无需频繁停机清灰；装置侧部预留的安装孔可直接固定在墙面或者设备支架上，搭配可选的推车组件时可随意在不同作业工位间移动，无需复杂的管路改造即可快速投入使用，非常适合小型加工场景的低成本除尘改造，也适合DIY爱好者根据自身作业需求调整局部结构，适配不同功率的动力源与不同类型的粉尘处理需求。
