工业粉体处理振动筛分输送成套装置

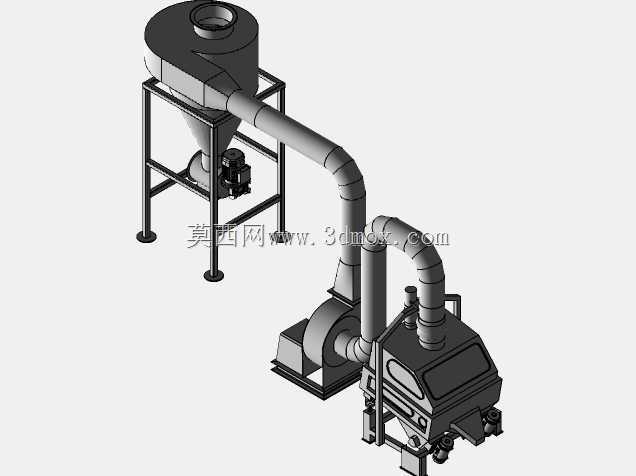

这套成套装置主要面向粉体加工、颗粒物料分级处理的工业生产场景，常见于粮食加工、建材粉体生产、化工原料筛分、食品原料精制等作业环节，可完成物料的振动筛分分级、负压气力输送、旋风集料的全流程作业，替代传统人工筛分、敞口输送的落后作业模式，有效减少粉体物料在转运过程中的溢散扬尘，降低车间粉尘浓度，同时提升物料分级的精度与转运效率。整套装置由振动筛分主机、离心引风单元、旋风集料仓、连接风管与支撑机架几个核心部分组成，振动筛分主机作为核心作业单元，依靠内置的振动激振结构带动筛面做高频往复振动，让进入筛箱的物料按照粒径大小完成分层透筛，符合粒径要求的细颗粒物料透过筛网进入下一工序，大粒径杂质或不合格物料则从筛面的排渣端排出，实现物料的精准分级。离心引风单元布置在筛分主机与旋风集料仓之间，通过高速旋转的叶轮产生稳定负压场，让筛分主机内部处于微负压状态，避免筛分过程中产生的粉尘从箱体缝隙溢出，同时携带筛分完成的细粉料通过密封风管送入旋风集料仓。旋风集料仓依靠气流旋转产生的离心力，将粉料从气流中分离出来，沿锥型仓壁滑落至仓底出料口，完成物料的集料暂存，分离后的洁净气流则通过引风单元的出风口排出，部分工况下可外接过滤单元实现尾气的洁净排放。在设计层面，整套装置采用模块化分体式布局，振动筛分主机底部设置减震支撑结构，阻断振动向风管与集料仓的传递，降低整套设备运行时的共振噪音与结构疲劳风险；连接风管采用圆弧弯头设计，减少粉料在管道拐角处的堆积堵料风险，风管接口处采用快装法兰结构，方便日常拆装清理与维护。支撑机架采用方管焊接结构，底部设置可调水平支撑脚，可适配不同平整度的车间安装地面，旋风集料仓的机架高度预留了足够的出料操作空间，方便下方对接接料容器或下一工序的输送设备。安装边界方面，整套装置沿风管走向呈线性排布，横向安装跨度适配常规中小型生产车间的工位布局，竖向最高处为旋风集料仓的顶部进料口，高度适配常规厂房的层高要求，各单元之间的连接风管预留了一定的位置调整余量，可根据现场实际工位排布做小范围的走向调整，无需大幅改动主体结构即可完成现场安装适配。设备运行时，振动筛分主机的振动参数可根据处理物料的粒径、含水率特性做对应调整，引风单元的风量也可通过风门调节，适配不同比重物料的输送需求，避免风量过大造成物料过度输送，或是风量不足导致管道堵料、粉尘外溢的问题。
