工业级旋风式气固颗粒分离装置结构设计

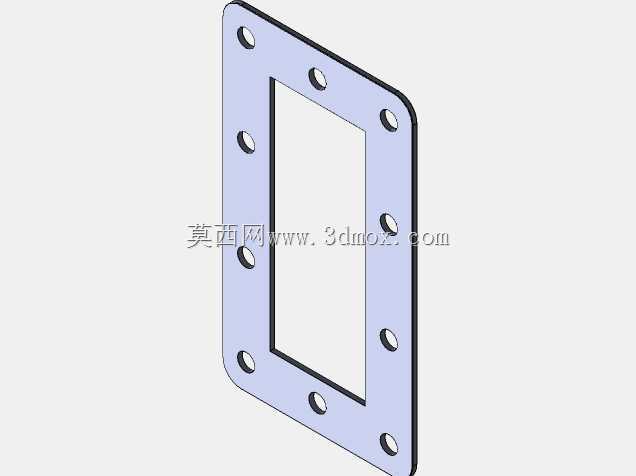

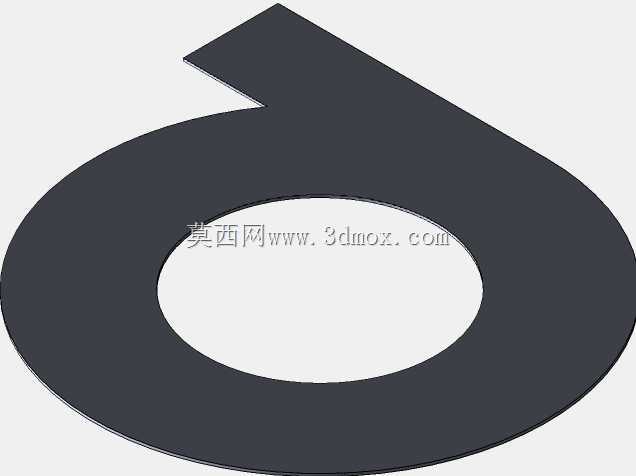

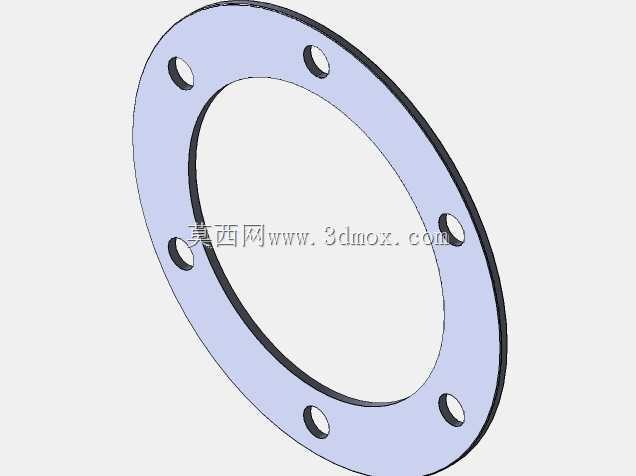

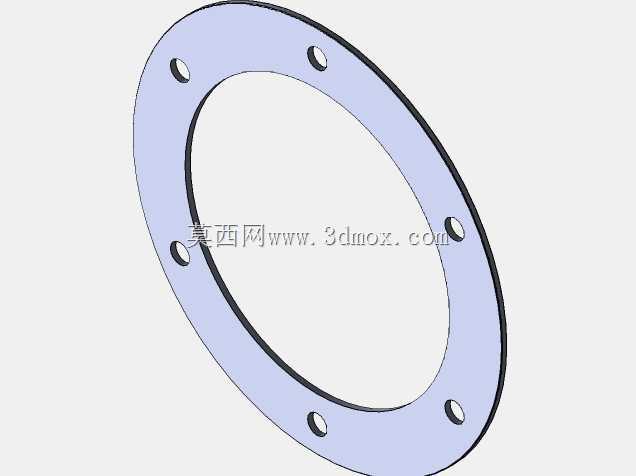

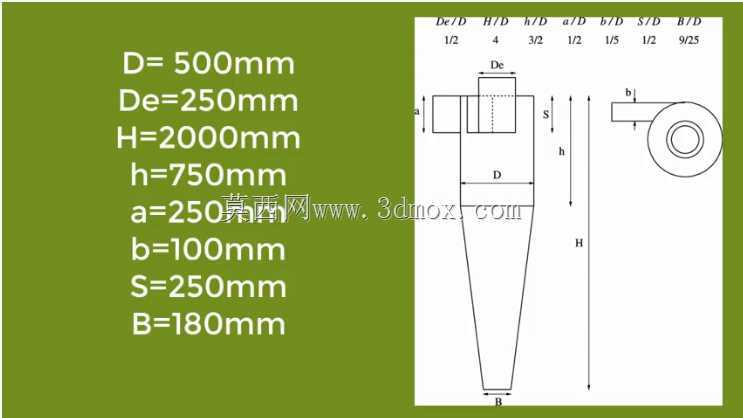

在工业生产的粉体输送、烟气治理、物料回收、车间通风除尘等场景中，气固两相流的分离处理是保障生产连续性、控制污染物排放、提升原料利用率的核心环节，这款旋风颗粒分离装置正是针对这类工况开发的机械式分离设备，无需额外滤材耗材，依靠离心力原理即可完成含尘气流中固体颗粒的高效捕集，广泛适配木工车间木屑收集、粮食加工粉料筛分、锅炉烟气初级除尘、化工粉体物料回收等多个作业场景。从实际用途来看，该装置可作为多级除尘系统的前置预处理单元，先将气流中携带的大粒径、高硬度颗粒分离排出，避免后续精过滤单元的滤材被高速颗粒冲刷磨损，延长后端过滤设备的使用寿命，也可单独用于对分离精度要求适中的物料回收场景，直接收集气流中裹挟的成品粉体颗粒，减少生产过程中的原料损耗。在功能特性设计上，这款分离装置采用经典的上圆下锥筒体结构，含尘气流从筒体上部的侧向方形入口切向进入筒体内部后，会沿筒壁形成高速旋转的外旋流，气流中的固体颗粒在旋转过程中获得足够的离心力，被甩向筒体内壁后，沿壁面在重力与气流带动下滑落至下部锥段，最终从锥底的排料法兰口排出，经过分离净化后的气流则会在筒体中心形成向上的内旋流，从筒体顶部的圆形排气法兰口流出，完成整个气固分离过程，整个运行过程无运动部件，设备故障率极低，日常仅需检查连接法兰的密封性能即可，运维成本远低于带滤材的过滤式除尘设备。在设计思路层面，这款模型充分考虑了不同工况的安装适配性，侧向入口采用方形法兰结构，法兰面预留了均匀分布的螺栓安装孔，可直接与方形通风管道对接，也可通过变径接头适配不同截面尺寸的送风管道；顶部排气口与底部排料口均采用圆形法兰设计，法兰盘厚度与螺栓孔间距均符合通用通风管道的连接标准，无需额外定制转接件即可完成现场装配。锥段的锥角经过反复校核，既保证了颗粒沿壁面下滑的顺畅性，避免颗粒在锥段架桥堵塞，也控制了设备的整体高度，减少安装所需的竖向空间。从安装边界来看，设备主体为立式安装结构，安装时需保证筒体轴线与水平面垂直，避免因筒体倾斜导致内部流场紊乱，降低分离效率；侧向入口的对接管道需保持至少3倍管径长度的直管段，避免入口气流偏斜影响切向进风的流场稳定性；顶部排气口可根据现场管路走向对接水平或竖向排风管道，底部排料口可对接关风器、集料桶等收集装置，安装时需在设备周边预留足够的操作空间，方便日常检查排料口是否通畅、法兰连接螺栓是否松动。整体结构紧凑，流道设计顺滑无死角，能够在较低的风阻下实现稳定的颗粒分离效果，适配多种工业场景的气固分离需求。
