参数化弧齿锥齿轮传动结构设计

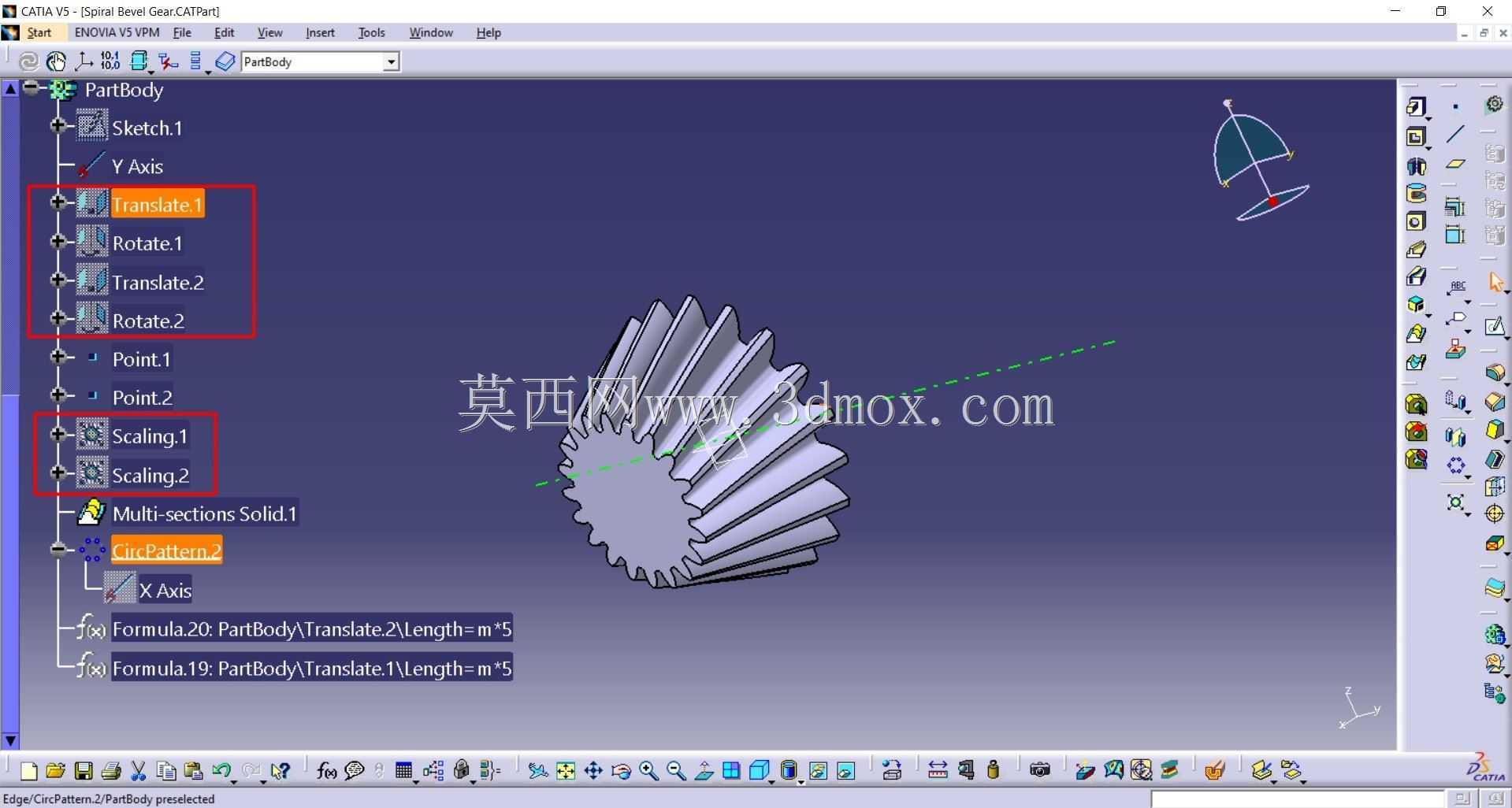

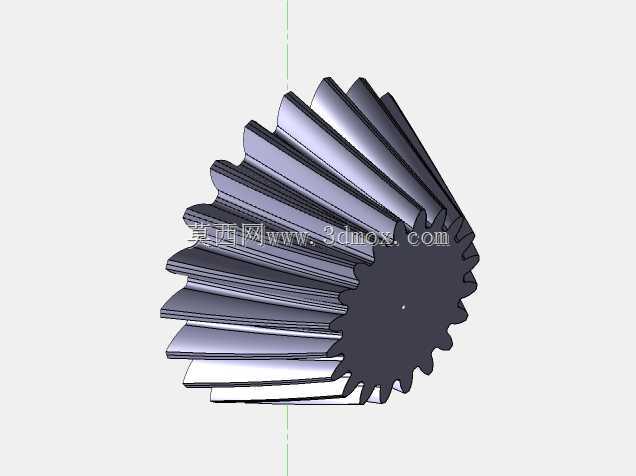

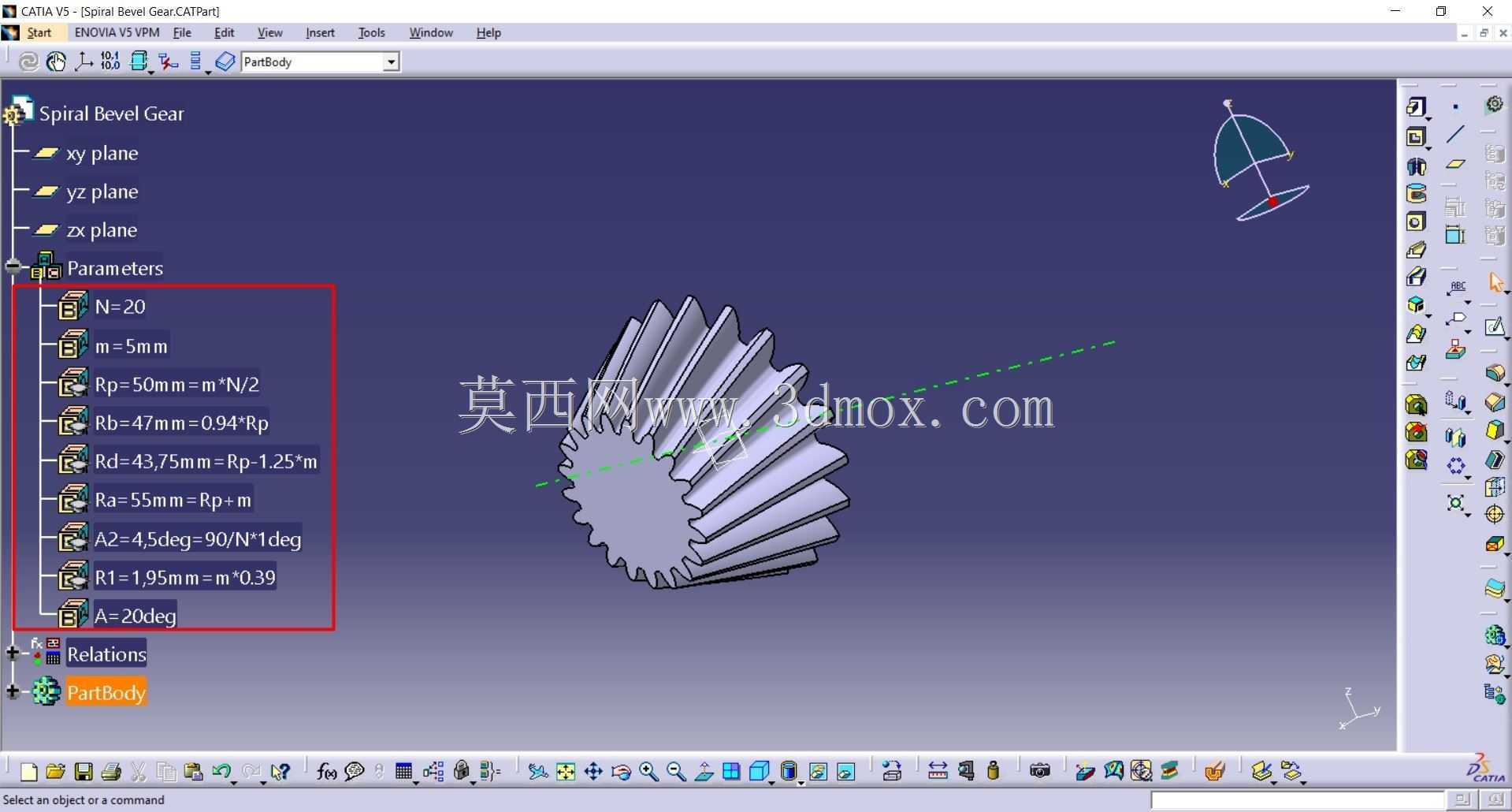

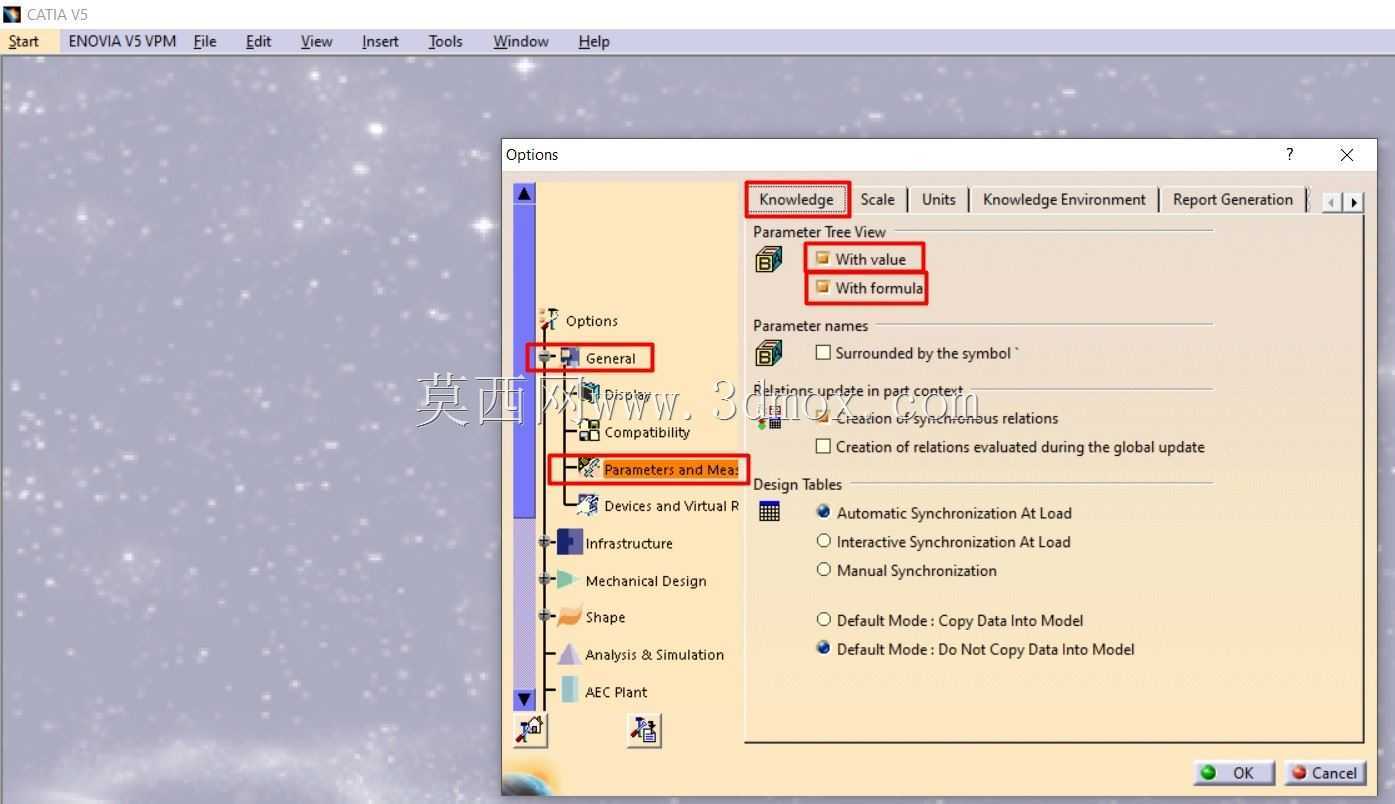

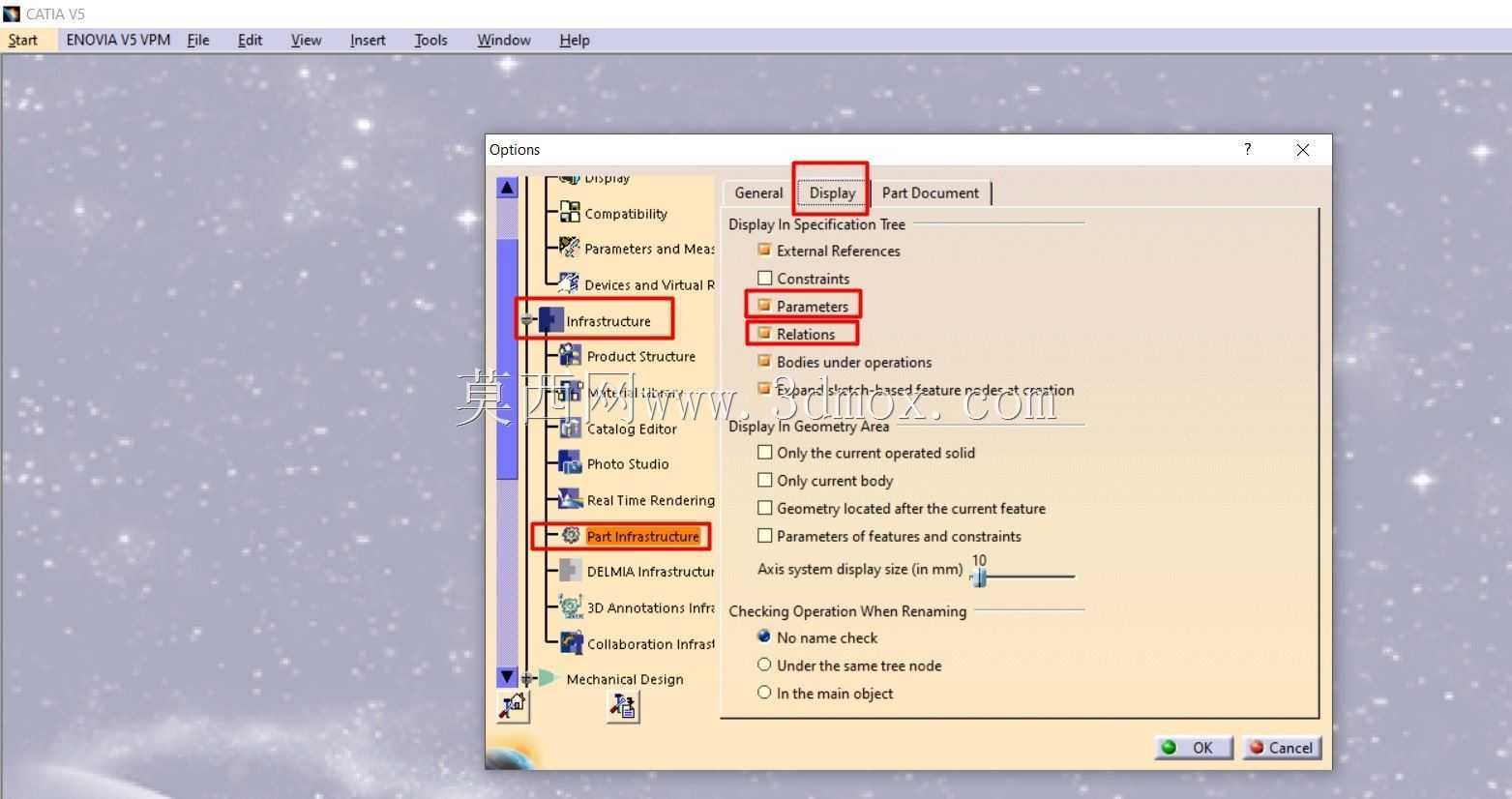

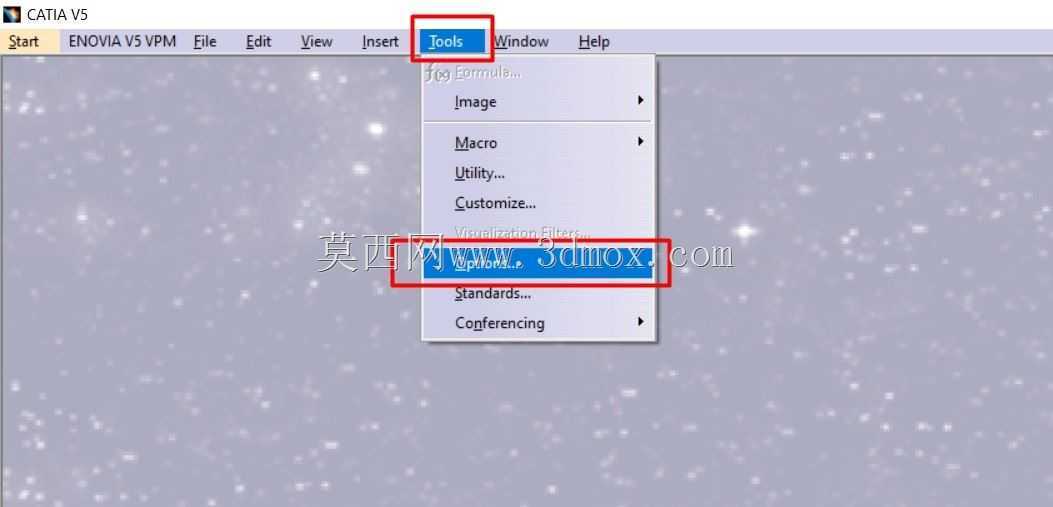

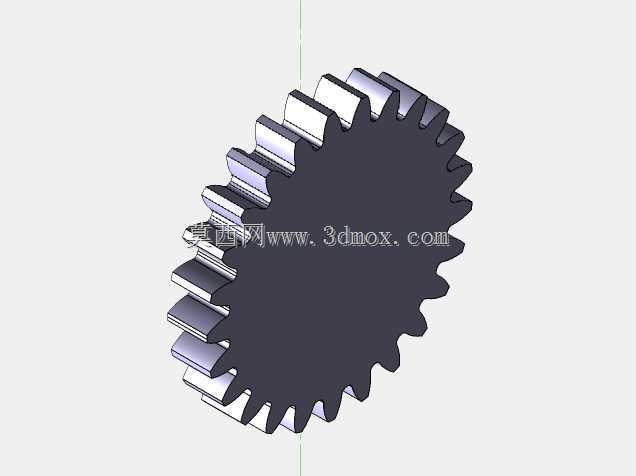

弧齿锥齿轮是相交轴传动场景中应用极为广泛的核心传动部件，常见于差速传动、主轴换向、动力分流类的机械结构中，相比直齿锥齿轮，其轮齿呈弧形排布，啮合过程中重合度更高，传动过程更平稳，承载能力更强，运行噪音更低，能够适应高速重载的传动工况，在工程机械传动箱、机床主轴换向机构、农机传动系统、航空动力传输单元中都有大量应用。这类齿轮的设计核心在于轮齿齿形的精准控制，传统建模方式需要反复计算齿面参数、调整齿线曲率，修改模数、齿数、螺旋角、压力角等核心参数时需要重复大量建模操作，效率极低且容易出现齿形偏差，影响后续啮合仿真与加工落地。本次设计采用参数化驱动的建模逻辑，将齿轮的模数、齿数、齿宽、螺旋角、压力角、轴交角等核心设计参数与建模特征绑定，通过内置的公式关联驱动齿形生成、轮齿阵列、缩放调整等建模步骤，设计人员仅需修改对应参数的数值，即可快速生成符合设计要求的直齿锥齿轮或螺旋弧齿锥齿轮模型，无需重复绘制齿廓曲线、调整阵列逻辑，大幅提升锥齿轮类传动件的设计迭代效率。从结构特性来看，该弧齿锥齿轮的轮齿沿节锥面呈弧形均匀分布，啮合时轮齿从一端逐步接触过渡到另一端，避免了直齿锥齿轮啮合时的冲击问题，能够有效降低传动过程中的振动与噪音，同时弧形齿的接触面积更大，单位面积承受的载荷更小，可传递更大的扭矩，适合在安装空间紧凑、传动扭矩大、换向精度要求高的场景中使用。在安装边界层面，该类锥齿轮的安装需要严格保证两轴的轴交角符合设计值，同时控制好安装距与齿侧间隙，安装距偏差会直接影响轮齿的接触区域，导致偏载、磨损加剧甚至轮齿断裂的问题，参数化模型在设计阶段就预留了安装基准面与轴孔配合特征，能够直接对接后续的装配仿真，验证安装空间是否存在干涉，配合轴、轴承、箱体的安装位是否匹配。在实际应用中，这类参数化锥齿轮模型可以直接导入有限元分析软件，开展轮齿接触应力分析、弯曲强度校核、传动误差仿真等工作，提前验证设计方案的可靠性，也可以对接加工编程环节，生成对应的齿形加工刀路，减少设计到制造的转化周期，避免传统建模中齿形误差导致的加工报废问题。相比固定参数的齿轮模型，参数化设计的弧齿锥齿轮能够适配不同功率、不同传动比、不同安装空间的设计需求，小到小型精密设备的换向传动，大到重型工程机械的主减速传动，都可以通过调整参数快速生成适配的齿轮模型，大幅降低传动系统的设计门槛，缩短产品研发周期。
