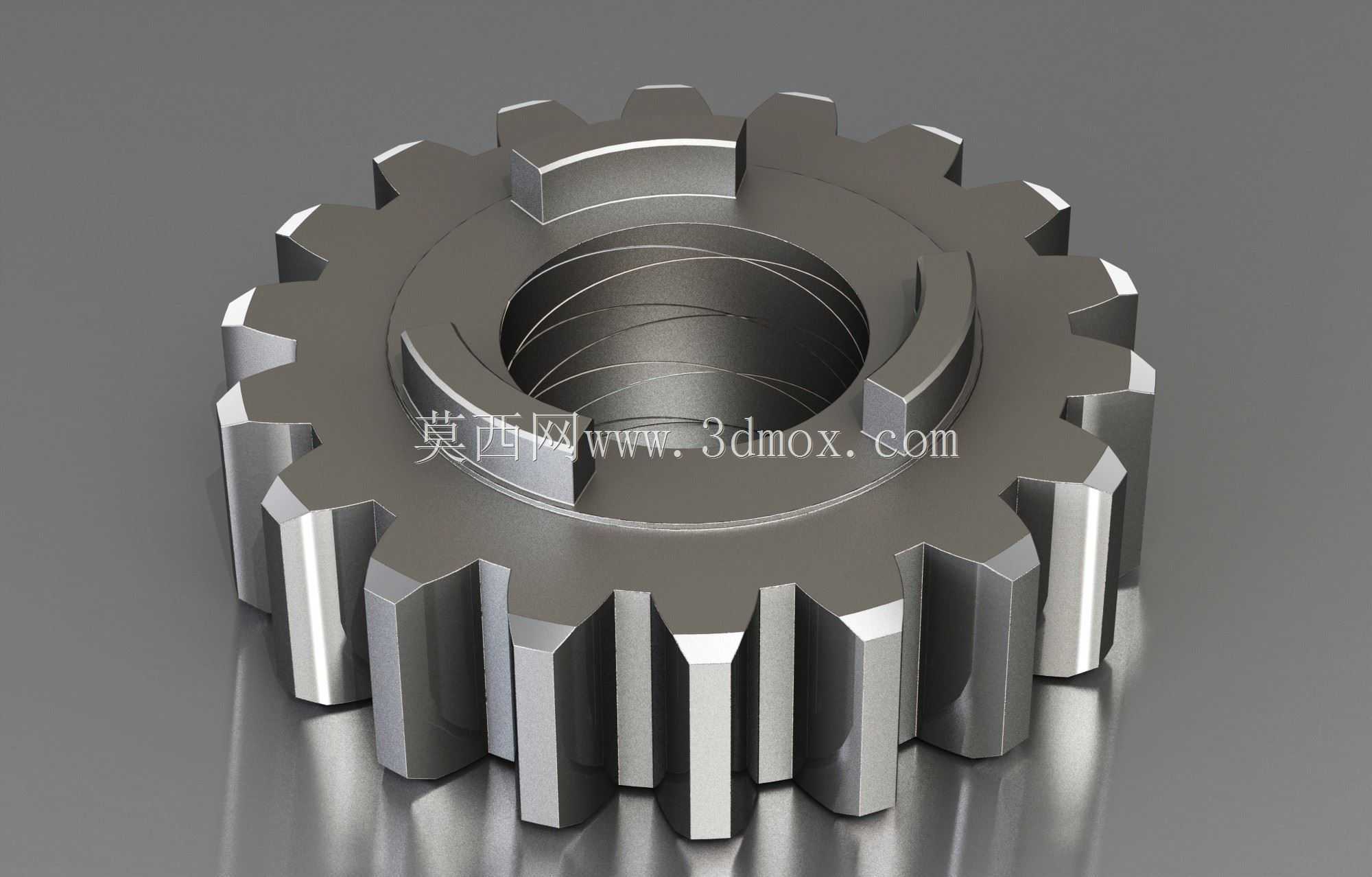

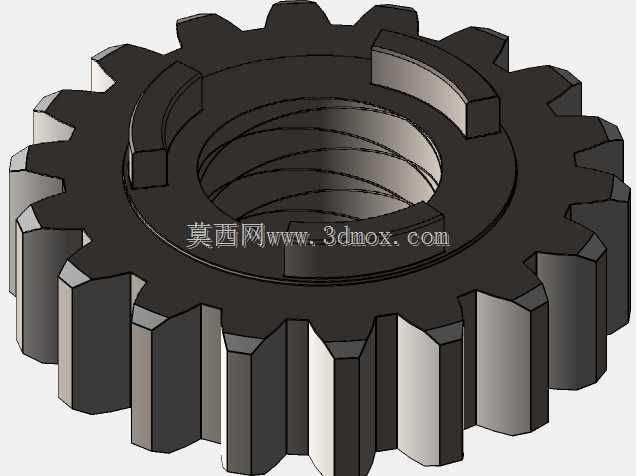

带内花键定位结构的直齿圆柱传动齿轮

这款直齿圆柱齿轮是机械传动系统中的核心基础零件，主要应用于各类需要定传动比动力传递的场景，覆盖中小功率工业变速箱、机床进给传动机构、农用机械传动单元、轻工设备动力传输链路等多个工业领域，承担着改变转速、传递扭矩、匹配动力输出端与负载端转速差的核心作用。在实际设备运行过程中，该齿轮通过轮齿间的精准啮合，将输入端的旋转动力平稳传递至下游传动组件，依靠均匀分布的轮齿结构实现连续无冲击的动力传输，可在中低速、中等负载的连续运转工况下保持稳定的传动效率，有效降低动力传递过程中的功率损耗。从设计思路来看，这款齿轮采用标准渐开线直齿齿形设计，齿向与齿轮端面保持垂直，加工工艺性优异，装配时无需额外调整轴向啮合位置，安装容错率更高，适合批量配套生产。齿轮中心设置带定位卡槽的内花键安装孔，可与配套的花键轴实现周向精准固定，避免传动过程中出现轴与齿轮的相对转动，孔内的卡槽结构可进一步传递大扭矩，同时限制齿轮的轴向窜动，保证传动过程中齿轮的啮合位置始终保持在设计范围内，减少偏载、打齿等故障的发生概率。齿轮的齿顶圆、齿根圆均经过圆角过渡处理，可有效降低齿根处的应力集中，提升齿轮的抗弯曲疲劳强度，延长零件在交变载荷下的使用寿命。从安装边界来看，这款齿轮的轴向厚度适配常规变速箱内的齿轮安装腔尺寸，齿宽经过匹配计算，可保证啮合时的接触面积满足额定扭矩传递需求，同时不会占用过多的轴向安装空间；中心内花键的尺寸与通用规格的花键轴适配，安装时无需额外定制配套轴件，可直接替换同规格的传统平键连接齿轮，大幅降低设备的维护更换成本。齿轮的端面经过平整加工，可与配套的止推垫片、定位挡圈紧密贴合，保证轴向定位的可靠性，即使在频繁正反转的工况下，也能保持安装位置的稳定，不会出现轴向移位导致的啮合异常。
