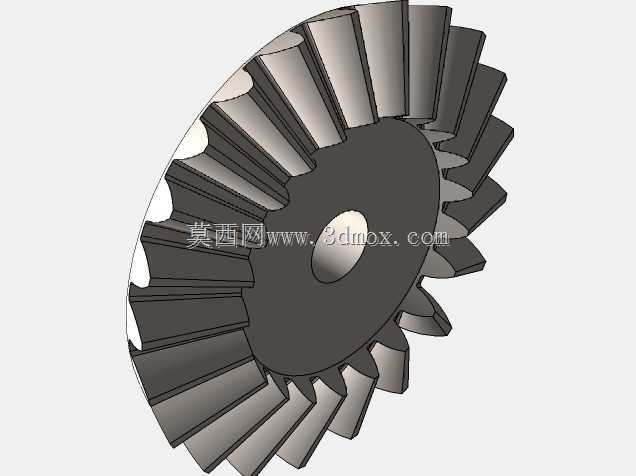

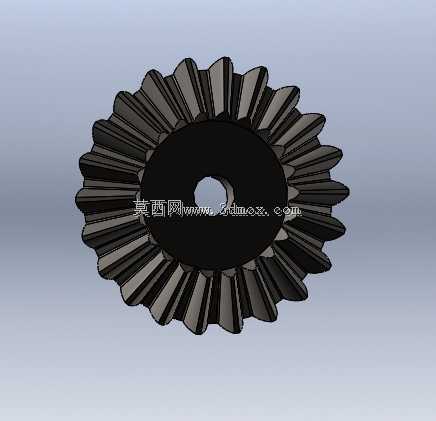

22齿等径直齿锥齿轮传动构件

这款22齿直齿锥齿轮是机械传动系统中用于相交轴间动力传递的核心基础构件，主要适配两轴呈90度相交的传动场景，广泛应用于通用机械设备的动力换向结构、小型农机的转向传动单元、机床进给机构的换向模块、轻工设备的动力传递路径以及各类需要轴线变向的传动工位中，能够在紧凑的安装空间内完成旋转动力的转向传递，实现输入与输出轴的垂直换向传动需求。

从功能特性来看，该锥齿轮采用直齿齿形设计，齿向沿锥面母线方向分布，啮合过程中齿面接触为线接触形式，相比螺旋锥齿轮加工难度更低、装配调整更便捷，适合中低速、中等载荷的传动工况，能够稳定传递额定扭矩，传动过程中传动比恒定，可保障动力输出的转速稳定性，不会出现传动比波动导致的输出端转速跳变问题。齿轮中心设置有贯通安装孔，用于与配套传动轴进行装配固定，可通过键连接、过盈配合等常见轴毂连接方式完成安装，适配常规标准直径的传动轴装配需求。

在设计思路层面，该锥齿轮以等径交角传动为核心设计目标，齿形参数按照标准直齿锥齿轮的啮合原理进行参数匹配，22齿的齿数选择兼顾了传动平稳性与结构紧凑性，既避免了齿数过少导致的根切问题影响齿根强度，也不会因齿数过多造成齿轮整体外径过大占用过多安装空间。齿顶与齿根的锥面角度经过匹配计算，能够与配对锥齿轮实现完美的齿面啮合，啮合过程中齿面受力均匀，可有效降低齿面局部磨损，延长构件的实际使用寿命。齿轮整体采用盘式锥齿轮结构，背部为平整的圆盘端面，可在安装时与轴肩、定位挡圈等定位部件贴合，实现轴向位置的精准定位，保障啮合齿宽方向的接触位置符合设计要求，避免出现偏载导致的齿面异常磨损、断齿等失效问题。

从安装边界来看，该锥齿轮的整体外径适配小型传动舱体的内部安装空间，轴向厚度较薄，能够在狭窄的传动腔体内完成布置，安装时需要保障两配对齿轮的锥顶重合于两轴线的交点，预留出合理的齿侧啮合间隙，既不能间隙过大导致传动冲击、回程误差超标，也不能间隙过小造成卡滞、齿面磨损加剧。在实际应用中，这类直齿锥齿轮常成对使用，可根据实际传动比需求配对对应齿数的同模数锥齿轮，广泛替代结构复杂的换向传动机构，有效降低设备的整体制造成本与装配难度，在各类通用机械的传动系统中有着极高的应用普及率。
