黄铜内螺纹直通式截止阀结构设计

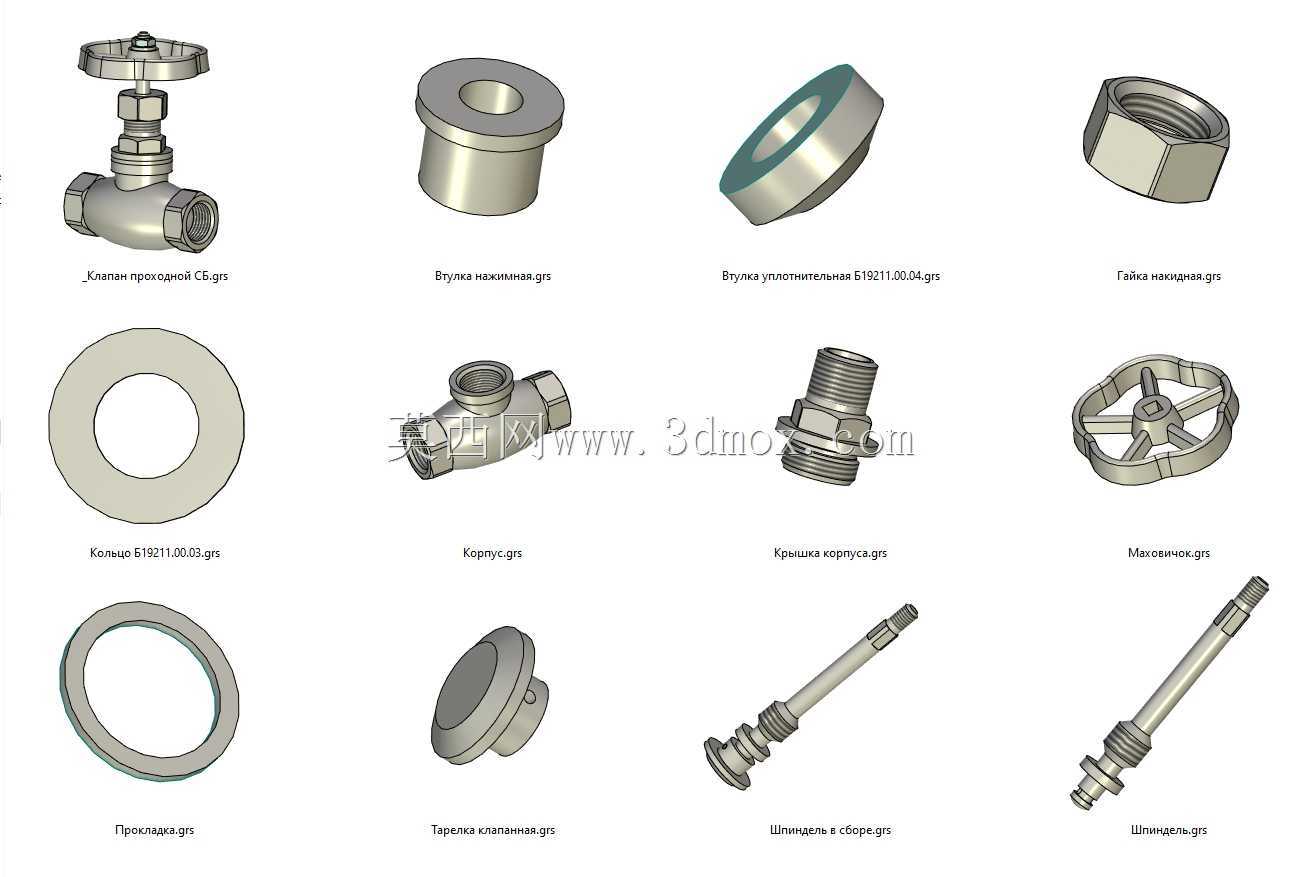

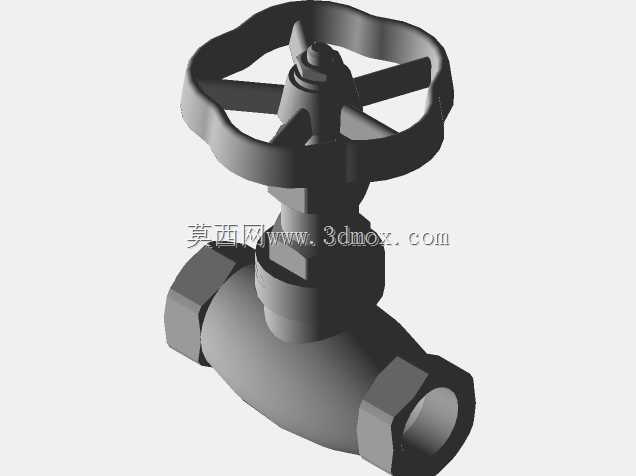

这款直通式黄铜截止阀主要应用于民用给排水、小型暖通空调、低压气动管路以及小型工业设备的流体输送系统中，作为管路通断与流量调节的核心控制元件，承担着截断管路介质、调节介质流量的核心作用，适配水、低压蒸汽、非腐蚀性轻质油品等多种常见流体介质，在家庭供水支路、小型换热机组管路、车间低压气路终端等场景中都有广泛的使用空间。从功能特性来看，该阀采用手轮驱动的升降式阀杆结构，转动顶部手轮即可带动阀杆沿轴向升降，通过阀瓣与阀座密封面的贴合与分离实现管路的通断控制，相比同通径的球阀，它的流量调节线性度更优，可通过控制阀瓣的开启高度实现不同档位的流量调节，同时密封面在启闭过程中无相对滑动摩擦，长期使用的密封磨损量更小，使用寿命更长。阀体采用锻压黄铜一体成型工艺，材质本身具备优异的抗锈蚀性能与切削加工性能，承压能力稳定，适配低压管路的使用需求，两端采用标准内螺纹连接接口，无需额外焊接工序，现场安装时仅需在管端缠绕密封生料带后拧入阀体接口即可完成装配，安装门槛低，后期维护更换也十分便捷。在设计思路上，这款阀件优先考虑了民用与小型工业场景的易用性与可靠性：顶部手轮采用铸铝材质，表面做防滑纹理处理，转动时受力均匀，无需借助额外工具即可手动完成启闭操作；阀杆与阀体之间采用多层填料密封结构，搭配压紧螺母可随时调整填料的压紧程度，长期使用出现渗漏时无需拆解整个阀体即可完成密封维护；阀瓣采用锥形密封面设计，与阀座的密封配合精度更高，低压工况下的密封零泄漏表现更稳定。从安装边界来看，该阀为直通式流道结构，介质流向为低进高出，安装时需保证阀体上的流向标识与管路介质流向一致，可水平或垂直安装在管路中，安装时需预留出手轮转动的操作空间，手轮上方至少预留出与手轮直径相当的操作空间，方便后期启闭操作与填料维护，阀体两端的内螺纹为标准管螺纹规格，可直接匹配同通径的镀锌钢管、PPR外丝接头、铜管接头等常见管路连接件，无需额外定制转接配件，整体结构紧凑，占用管路安装空间小，适合在管路排布密集的狭小空间内安装使用。流道采用平滑过渡设计，介质通过时的流阻更低，可有效减少管路的压力损失，降低输送过程中的能耗。
