法兰连接式直角给水止回阀结构设计

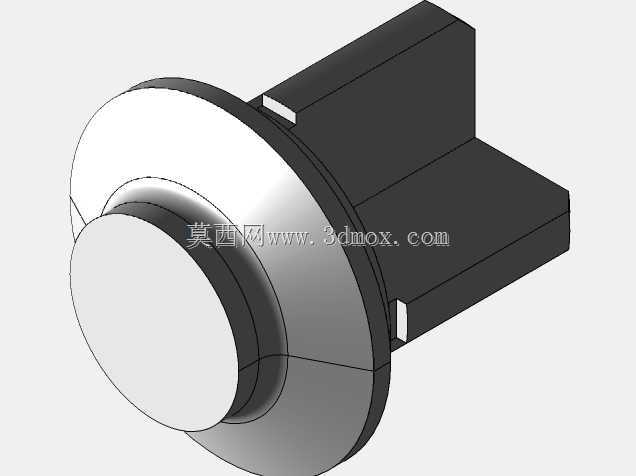

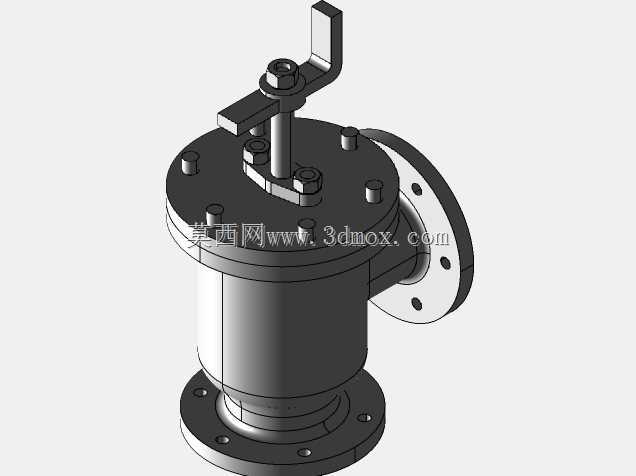

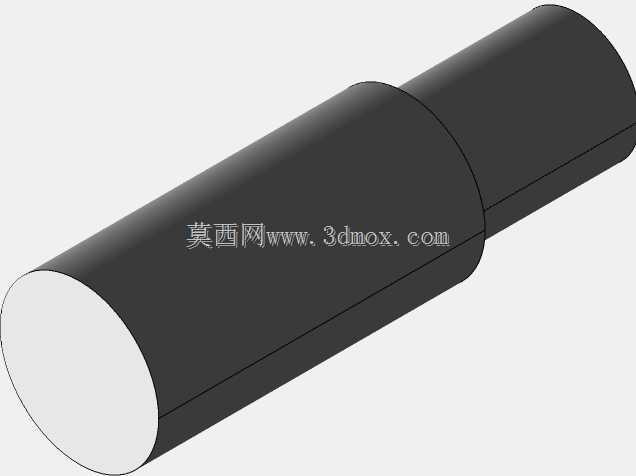

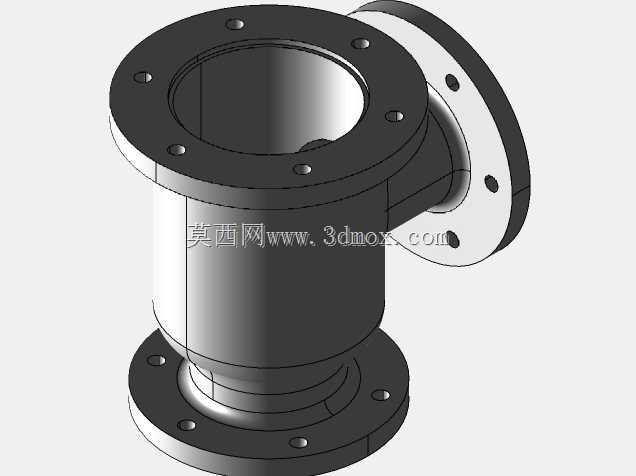

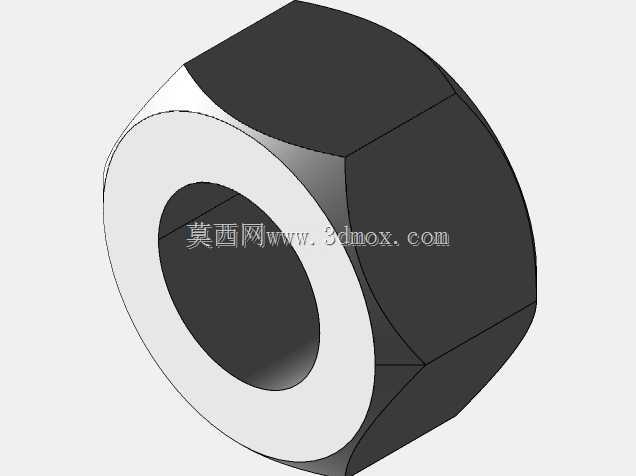

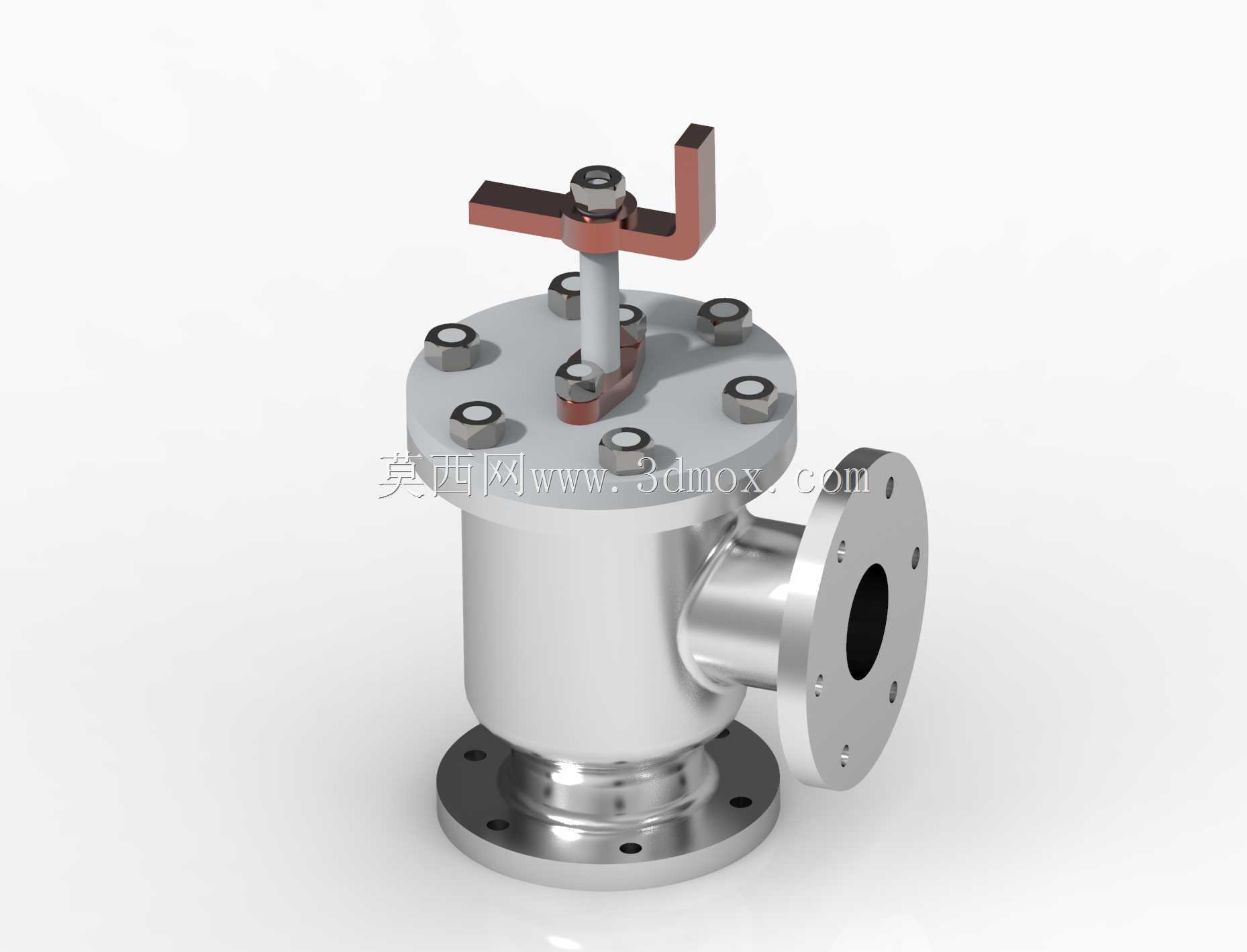

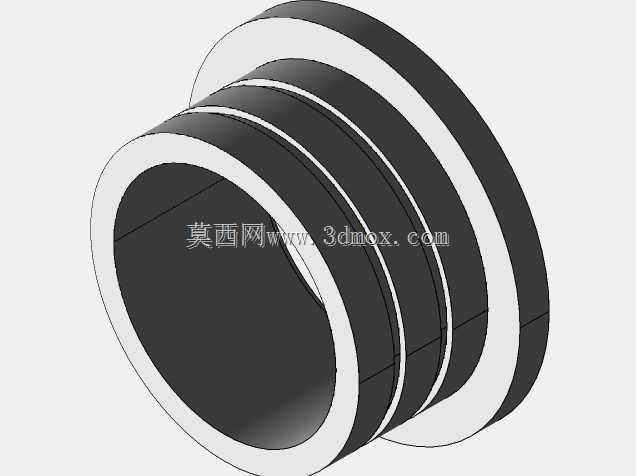

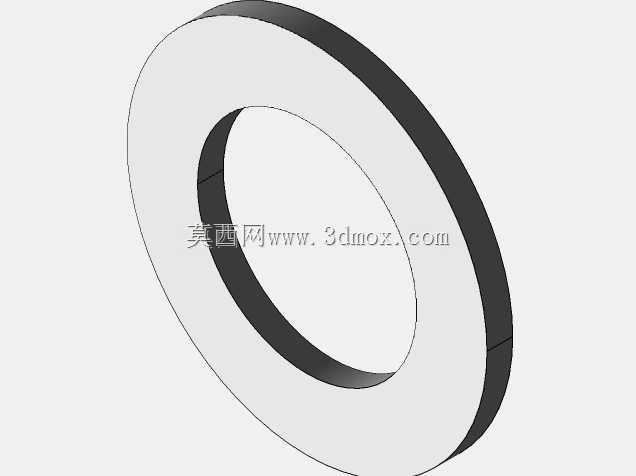

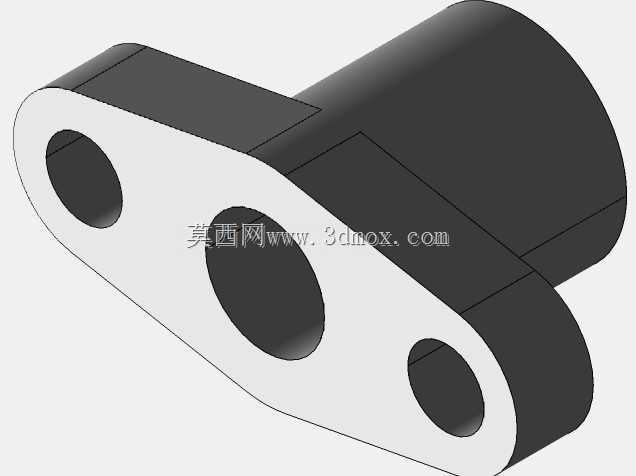

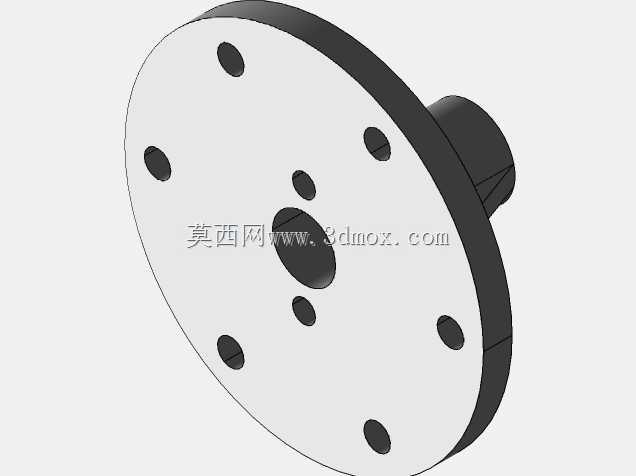

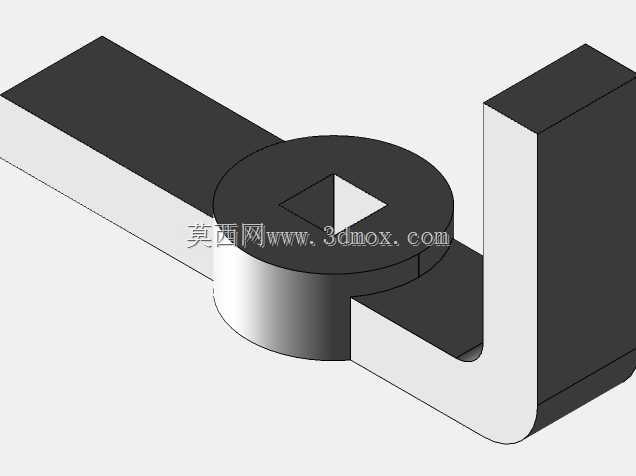

这款直角式给水止回阀主要应用于建筑给排水、市政供水、工业循环水系统的管路节点中，安装在垂直走向与水平走向管路的转角衔接位置，核心作用是控制管路内水体的单向流动，避免水流反向倒流引发的管网压力失衡、水泵叶轮反转、水质倒灌污染等问题，在高层住宅供水立管、厂区生产给水支管、消防给水系统的转角管段都能适配使用。从功能特性来看，该止回阀采用角式流道结构，相比直通式止回阀更适配管路90度转向的安装场景，无需额外加装弯头组件就能完成管路转向与止回功能的整合，有效减少管路的连接节点数量，降低管路泄漏的潜在风险；顶部设置的手动操作手柄可在管路检修、系统调试阶段实现阀瓣的强制启闭控制，方便运维人员完成管路排空、阀体检修、流量调试等操作，日常运行状态下阀瓣依靠介质压力与自重自动完成启闭动作，无需额外动力输入，运行可靠性强。在设计思路上，整体采用上下法兰加侧方法兰的连接结构，阀体主体为圆柱形承压腔体，顶部阀盖通过周向均匀布置的螺栓与阀体实现密封连接，密封面适配常规橡胶垫片或金属缠绕垫片，可根据输送介质的压力、温度参数灵活选择密封件；侧部出口与底部入口均采用标准法兰连接尺寸，法兰盘上的螺栓孔位置、孔径、密封面凸台尺寸均匹配通用给水管道的法兰标准，无需额外加工转接件就能完成现场安装；内部流道做了圆弧过渡处理，减少水流转向时的局部阻力损失，降低管路运行的能耗，阀瓣启闭行程做了限位设计，避免全开状态下阀瓣对介质流道造成过度遮挡，同时防止阀瓣开启角度过大无法正常复位。从安装边界来看，该阀门底部入口法兰与侧部出口法兰的中心距经过优化设计，安装时预留的操作空间可满足常规扳手完成法兰螺栓的紧固操作，顶部手柄的操作高度不会与周边管路、支架产生干涉，整体外形紧凑，适合安装在管井、设备夹层等空间受限的管路转角位置；阀体底部法兰的密封面与侧部法兰密封面的垂直度严格控制在公差范围内，可避免安装后出现管路错位、密封面受力不均引发的泄漏问题，阀体壁厚根据公称压力等级做了等强度设计，既满足承压强度要求，又尽可能控制阀体整体重量，降低运输与安装的操作难度。
