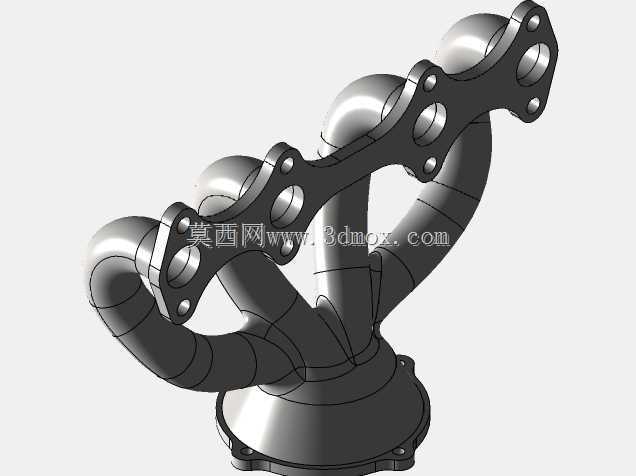

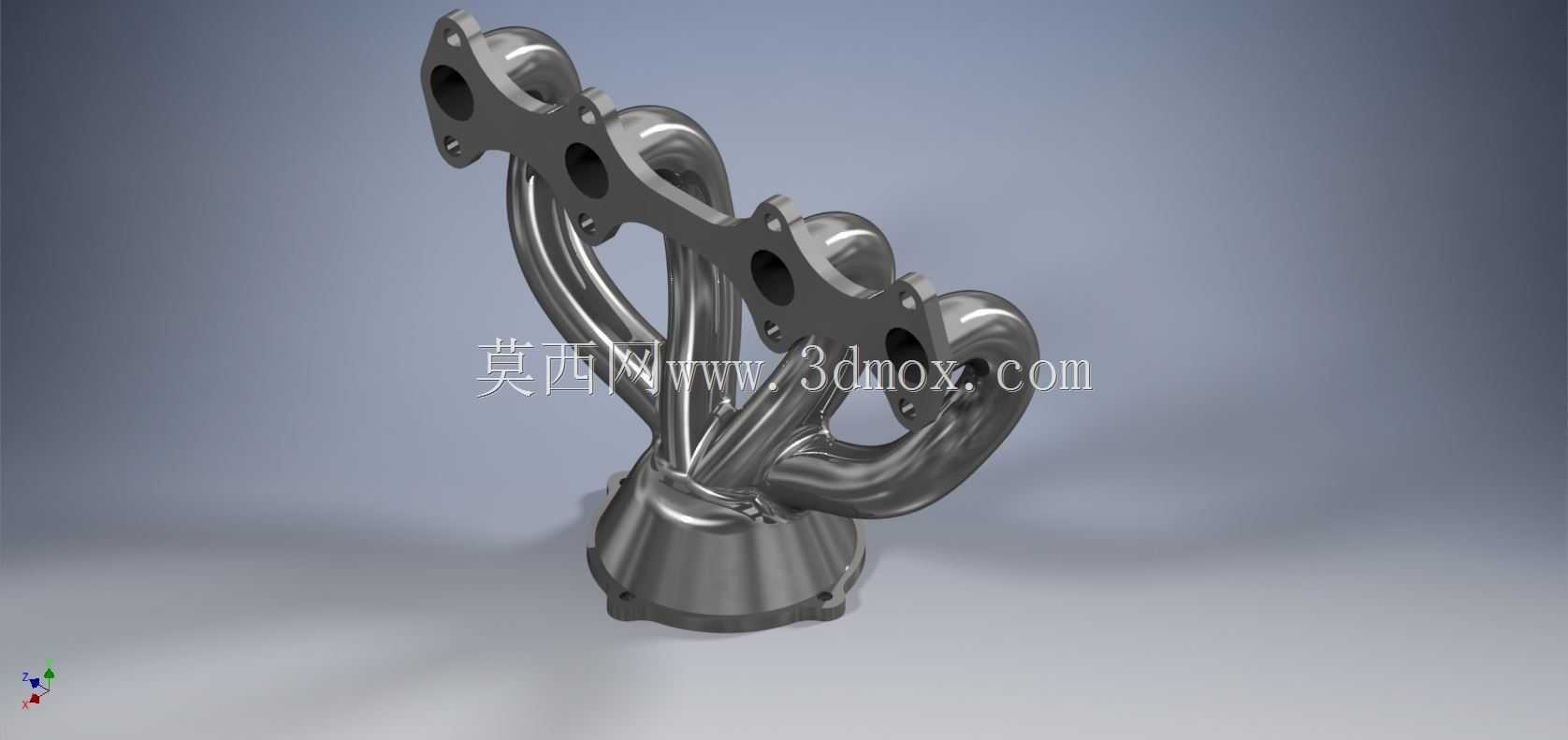

四缸发动机奥氏体不锈钢排气歧管结构设计

该排气歧管作为内燃机排气系统的核心起始部件，主要应用于直列四缸往复式活塞发动机的排气端，承担着将各个气缸燃烧后产生的高温高压废气有序汇集、导流至排气总管的核心作用，是保障发动机排气顺畅、维持各缸排气背压均衡、减少排气干涉的关键结构件，广泛适配民用乘用车、轻型商用车的自然吸气或小排量涡轮增压动力单元。从实际使用场景来看，该部件安装于发动机缸盖的排气侧端面，长期处于600-900摄氏度的高温废气冲刷环境，同时需要承受发动机运行过程中产生的持续振动、管路热胀冷缩带来的交变应力，因此设计阶段选用奥氏体不锈钢作为成型材质，利用该材质优异的高温抗氧化性、抗热疲劳性能以及良好的冷加工成型能力，满足长期高温工况下的结构强度需求，避免长期使用后出现开裂、变形、漏气等失效问题。在产品功能特性层面，该歧管采用四支弯管等长优化的布局设计，每一路支管的内壁流道都做了顺滑圆弧过渡处理，尽可能降低废气在管内流动的沿程阻力与局部涡流损失，让四个气缸排出的废气能够按照点火顺序有序汇入底部的总汇集腔，避免不同气缸的排气脉冲相互干扰，有效提升发动机的充气效率，间接优化动力输出表现与燃油经济性，同时支管与法兰的连接位置做了加厚过渡处理，强化安装位置的结构强度，降低长期振动下的焊缝开裂风险。设计过程中优先兼顾了安装边界的适配性，顶部的安装法兰严格匹配对应缸盖的排气口位置、螺栓孔间距与密封面平面度要求，法兰面预留了密封垫片的安装压紧余量，保证装配后结合面的密封性能，避免废气泄漏；底部的汇集腔出口采用标准圆形法兰接口，能够直接对接三元催化器或者涡轮增压器的进气端，无需额外做转接结构适配。整体外形充分考虑了发动机舱内的布局空间，支管的弯曲弧度避开了周边的发动机附件、线束与冷却管路，不会出现装配干涉问题，管路的壁厚设计兼顾了轻量化与结构强度需求，在满足高温强度要求的前提下尽可能降低整体重量，减少发动机侧的安装负载。
