起重吊装用滑轮式卸扣结构设计

该滑轮式卸扣主要应用于起重吊装、物料转运、轻型设备安装、户外绳索作业等场景，是小型起重作业体系中衔接吊点与承重绳索的核心受力构件，可搭配手动葫芦、小型卷扬机、安全绳索使用，适配工厂车间小件吊装、户外高空作业安全防护、影视道具吊挂、小型机电设备移位等多种作业场景，能够在绳索转向受力时降低滑动摩擦阻力，减少绳索磨损，提升吊装作业的顺畅度与安全性。

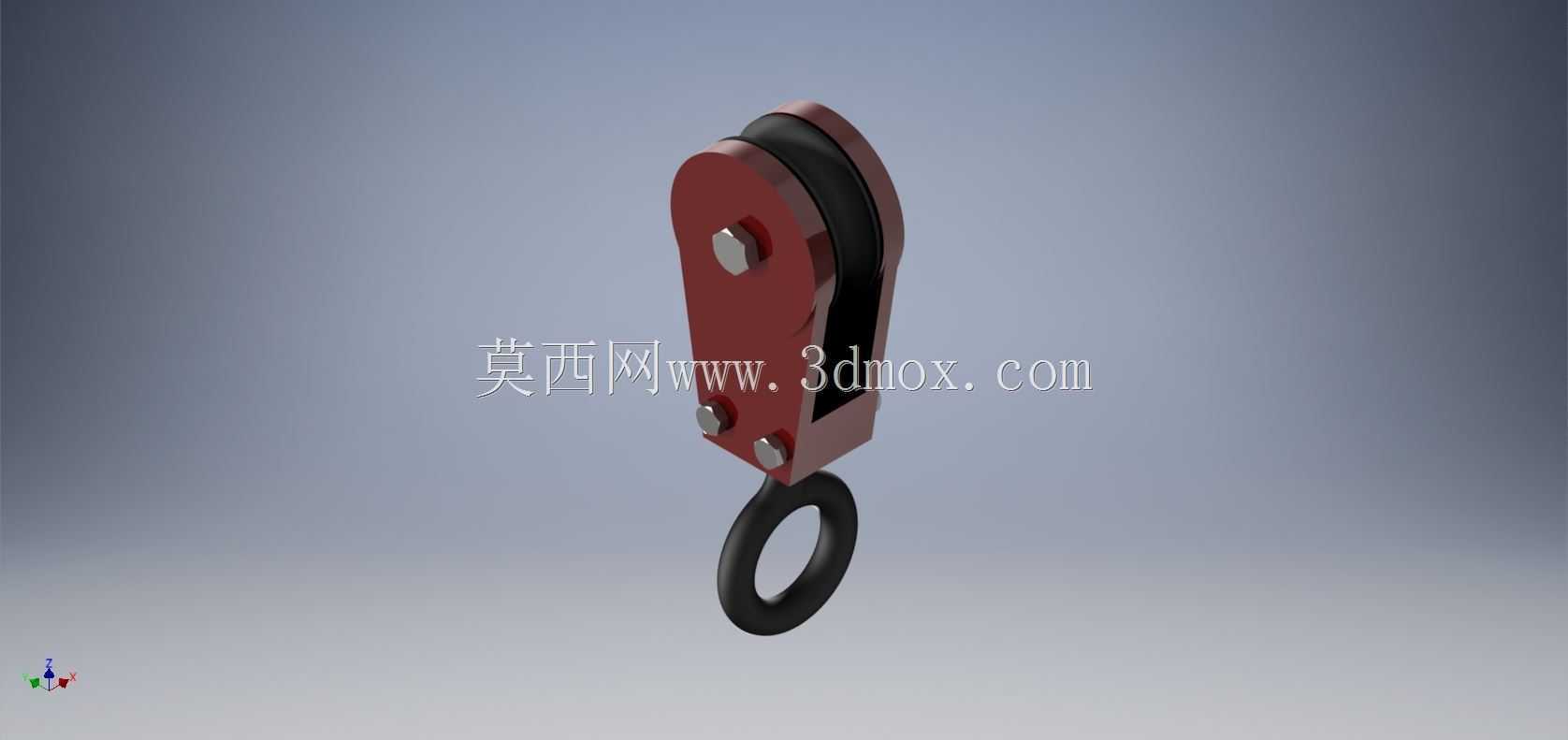

该产品核心功能是作为承重衔接构件，一方面通过上端的固定结构与上方吊点形成稳固连接，另一方面通过下端吊环衔接下方承重吊索或被吊物件，内置的滑轮可让绳索顺畅滑动，改变受力方向的同时避免绳索与刚性构件直接摩擦，相比传统固定式卸扣，能有效降低绳索弯折损耗，延长吊索使用寿命，同时减少吊装过程中的卡顿、绳索扭结问题。产品采用分体式夹板结构设计，两侧红色夹板为主要承力骨架，通过多组紧固件实现刚性连接，将滑轮夹持在夹板中部的空腔内，滑轮内置转动副，可绕中心销轴顺畅转动，夹板下端延伸出的安装位用于固定下方吊环，整体结构受力路径清晰，竖向承重时载荷通过两侧夹板均匀传递到上下连接点，避免局部应力集中。

设计过程中优先考虑承重安全性与转动顺畅性，夹板外形采用圆弧过渡处理，无尖锐棱角，避免作业过程中剐蹭绳索或划伤操作人员，滑轮的轮槽尺寸适配常规直径的编织吊索、钢丝绳，轮槽边缘做圆角处理，防止绳索受挤压出现断丝、磨损问题；紧固件采用内六角沉头设计，安装后端面与夹板表面齐平，无突出结构，避免绳索滑动时被凸起部位勾挂。整体结构紧凑，竖向安装尺寸适配小型吊装作业的狭小空间需求，夹板外侧为平整平面，可直接贴靠吊点安装面，横向宽度控制在合理范围，不会占用过多吊点周边操作空间，安装时仅需将上端销轴穿入吊点连接孔锁紧，下端吊环连接吊索即可完成装配，日常维护时可拆解夹板检查滑轮磨损情况，更换磨损部件即可重复使用，无需整体报废，降低长期使用成本。
