手动操作式门吉齐米夹紧工装结构设计

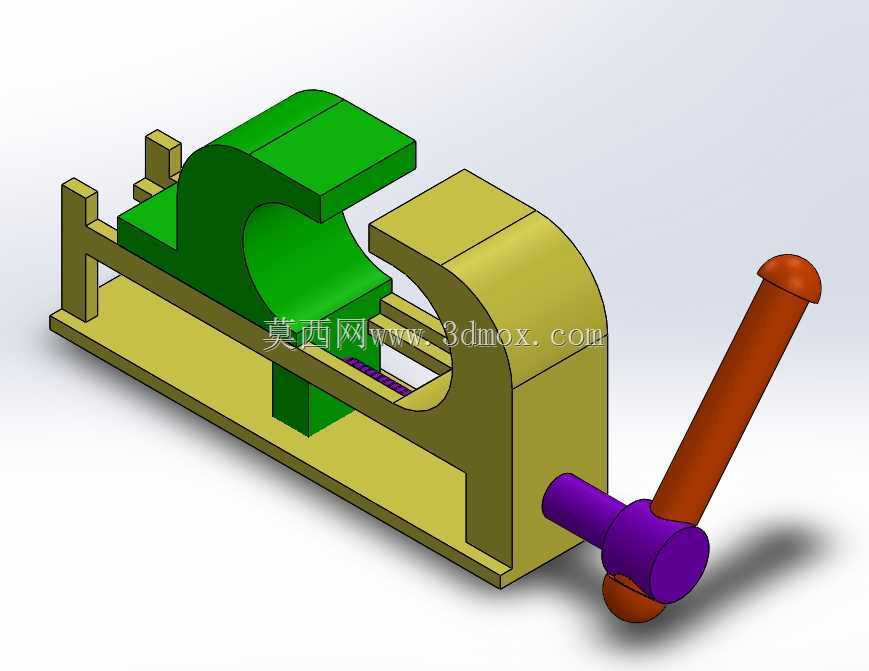

该款手动操作式夹紧工装，主要面向小型零部件加工、装配工位的工件固定场景，常见于五金件修配、小批量零件铣削定位、线束端子压装夹持、小型组件胶合固定等作业环节，适配桌面式作业台的安装使用需求，无需外接气源、电源即可独立完成夹持动作，适合无动力配套的维修工位、零散加工场景以及教学实训场景使用，能够替代传统台虎钳完成异形轮廓工件的定向夹持作业。从功能特性来看，该工装采用偏心凸轮式锁紧原理，搭配加长操作手柄，操作人员仅需单次扳动手柄即可完成工件的夹紧与释放动作，夹紧行程适配常规厚度范围的板类、块类小型工件，夹持接触面做了适配弧形与平面工件的仿形设计，绿色夹持块与黄色基座的配合面预留了防滑嵌装槽，可加装橡胶或铜质软垫避免夹伤工件表面，锁紧状态下具备自锁特性，不会因加工过程中的振动出现松脱问题，夹持力可通过手柄扳动的行程进行微调，适配不同材质工件的夹持力度需求。在设计思路上，整体采用框架式基座结构，底部为平直安装底板，预留了四个沉头安装孔位，可直接通过螺栓固定在工作台面或者专用工装架上，安装边界规整无外凸尖锐结构，不会占用过多台面操作空间；活动夹持部分采用燕尾槽导向结构，保证夹持动作的直线度，避免夹持过程中出现偏摆导致工件定位偏移，操作手柄采用球头防滑设计，握持部位做了圆弧过渡处理，长时间操作不会出现硌手问题，手柄与凸轮轴的连接采用销轴固定，后期维护时可快速拆解更换磨损部件。外形尺寸方面，整体长度适配常规桌面操作的伸手可达范围，宽度控制在单人工位的合理占用区间，高度不会遮挡操作人员观察工件加工位置的视线，夹持开口范围覆盖日常小型工件的常见厚度，无需额外加装垫块即可完成多数常规零件的夹持作业，整体结构无复杂传动部件，日常仅需在导向槽与凸轮转轴位置定期加注润滑脂即可长期稳定使用，故障率低且维护成本低廉，能够有效提升零散加工作业的工件装夹效率，降低操作人员的装夹劳动强度。
