汽车离合器壳体加工用HSG定位夹具

这套夹具主要应用于汽车传动部件制造环节的机加工工序，针对离合器壳体这类异形薄壁铸造件的加工装夹需求设计，适配立式加工中心、数控镗铣床等主流机加工设备的工作台安装，可完成离合器壳体结合面铣削、定位销孔镗削、连接螺纹孔钻攻等多工序的装夹定位，避免加工过程中工件移位、振颤导致的尺寸超差问题。

从实际生产用途来看，离合器壳体作为汽车传动系统的核心承载构件，外形为不规则腔室结构，壁厚不均且存在多处异形凸台、安装支耳，传统通用夹具装夹时找正效率低、夹持力分布不均，极易造成薄壁部位装夹变形，直接影响后续离合器总成的装配精度与传动稳定性。这套HSG夹具通过多点位柔性定位与分级压紧结构，完全贴合离合器壳体的铸造毛坯外形基准，装夹时无需反复找正，可将单件装夹辅助时间压缩六成以上，同时保证加工过程中工件各部位受力均匀，有效控制薄壁件的装夹变形量，保障加工后的形位公差符合设计要求。

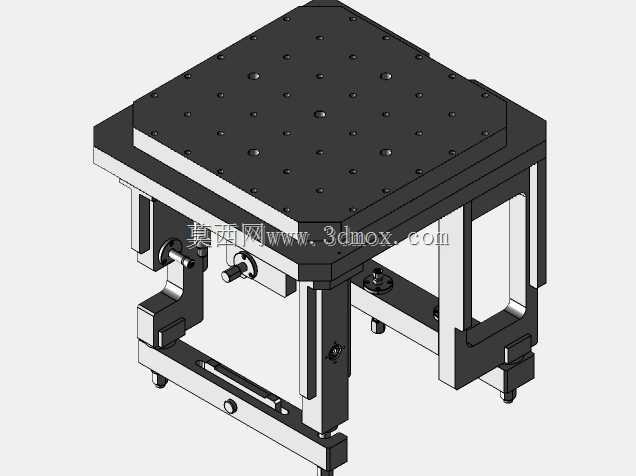

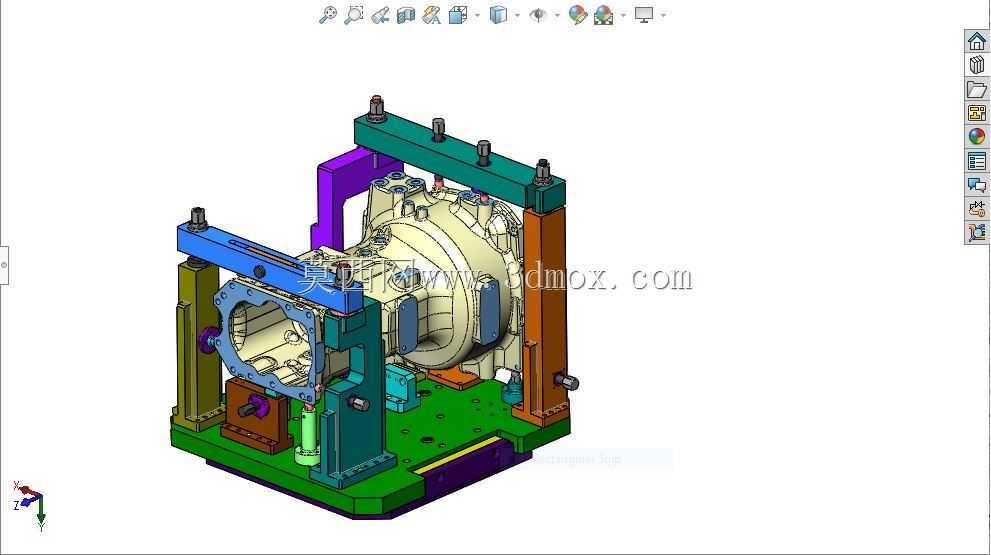

在功能特性设计上，夹具采用底板+多组立式支撑立柱的框架式结构，底板为带标准T型槽的铸铁基座，可直接匹配机床工作台的T型槽安装间距，整体安装边界适配常规行程的立式加工中心工作台尺寸，无需额外改造设备工作台。各支撑立柱上集成了固定定位销、可调支撑钉与转角压紧缸，定位销对应离合器壳体毛坯的铸造工艺基准孔设置，可实现工件的快速初定位；可调支撑钉对应壳体下方的悬空部位设置，可根据毛坯铸造误差微调支撑高度，避免加工部位出现振颤；转角压紧缸分布在壳体的各安装支耳位置，压紧点避开所有加工走刀路径，压紧力可根据壳体不同部位的壁厚调整，既保证夹持稳固性，又不会压伤工件毛坯表面。

设计思路上完全遵循铸造件机加工装夹的六点定位原理，同时兼顾了毛坯铸造公差的适配性，所有定位与压紧元件均采用模块化设计，易磨损的支撑钉、定位销均可快速更换，日常维护成本低；夹具整体框架做了减重镂空设计，在保证整体刚性的前提下降低了夹具自重，减少机床工作台的负载。夹具的各操作部位均预留了足够的操作空间，方便操作人员上下工件、清理加工铁屑，压紧动作可配套气动或液压驱动实现半自动化装夹，进一步提升批量加工的生产效率，适配汽车零部件规模化量产的加工需求。
