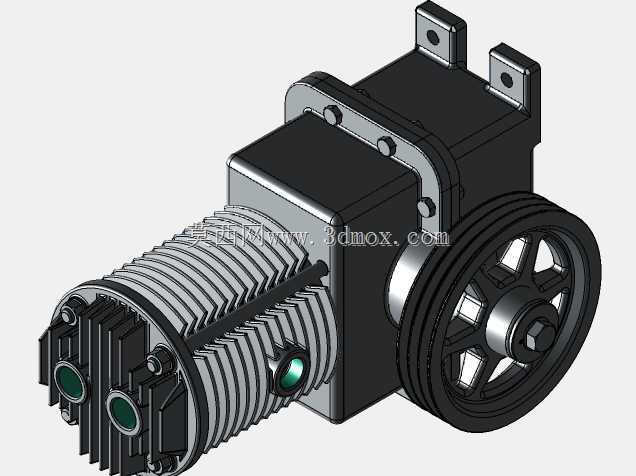

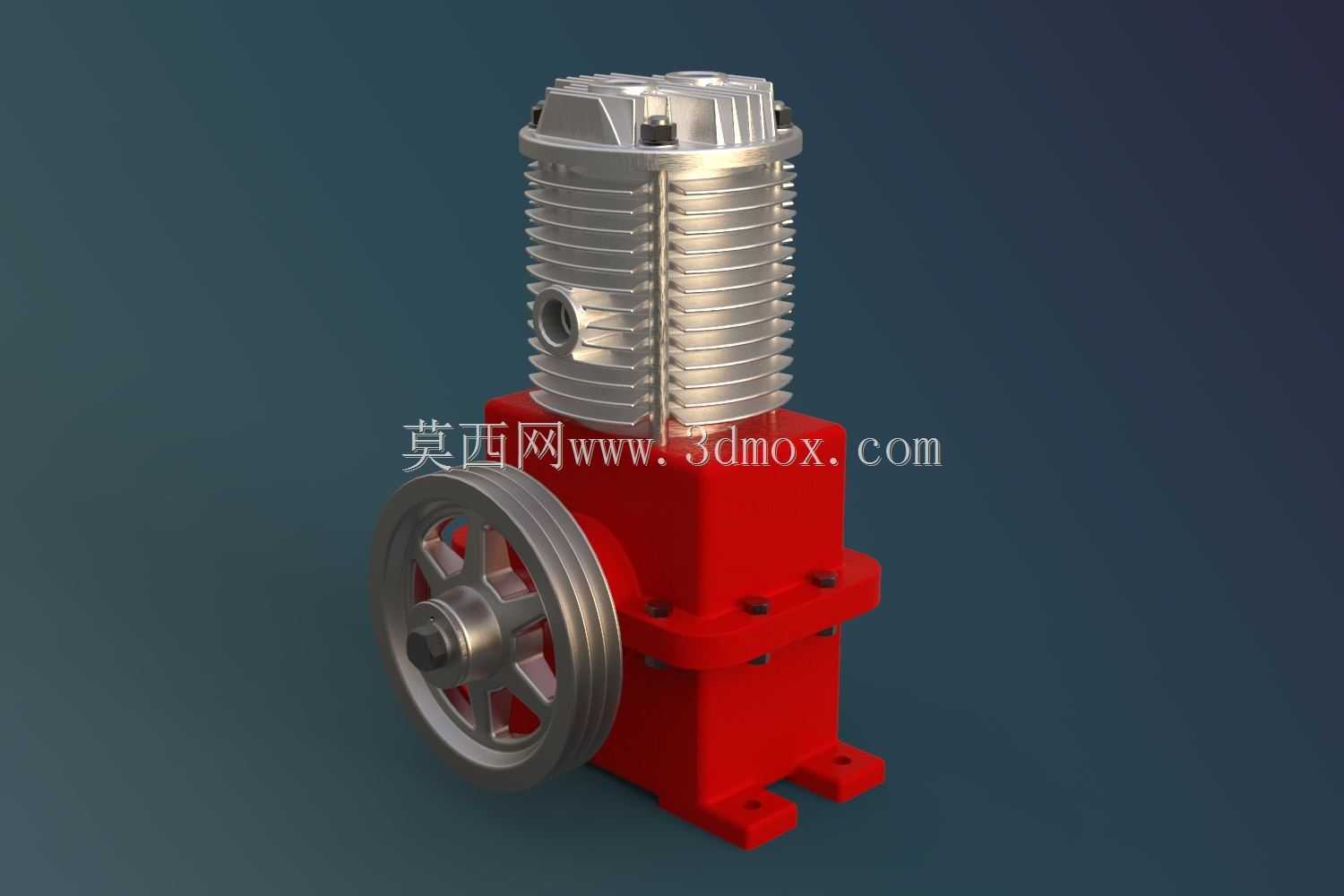

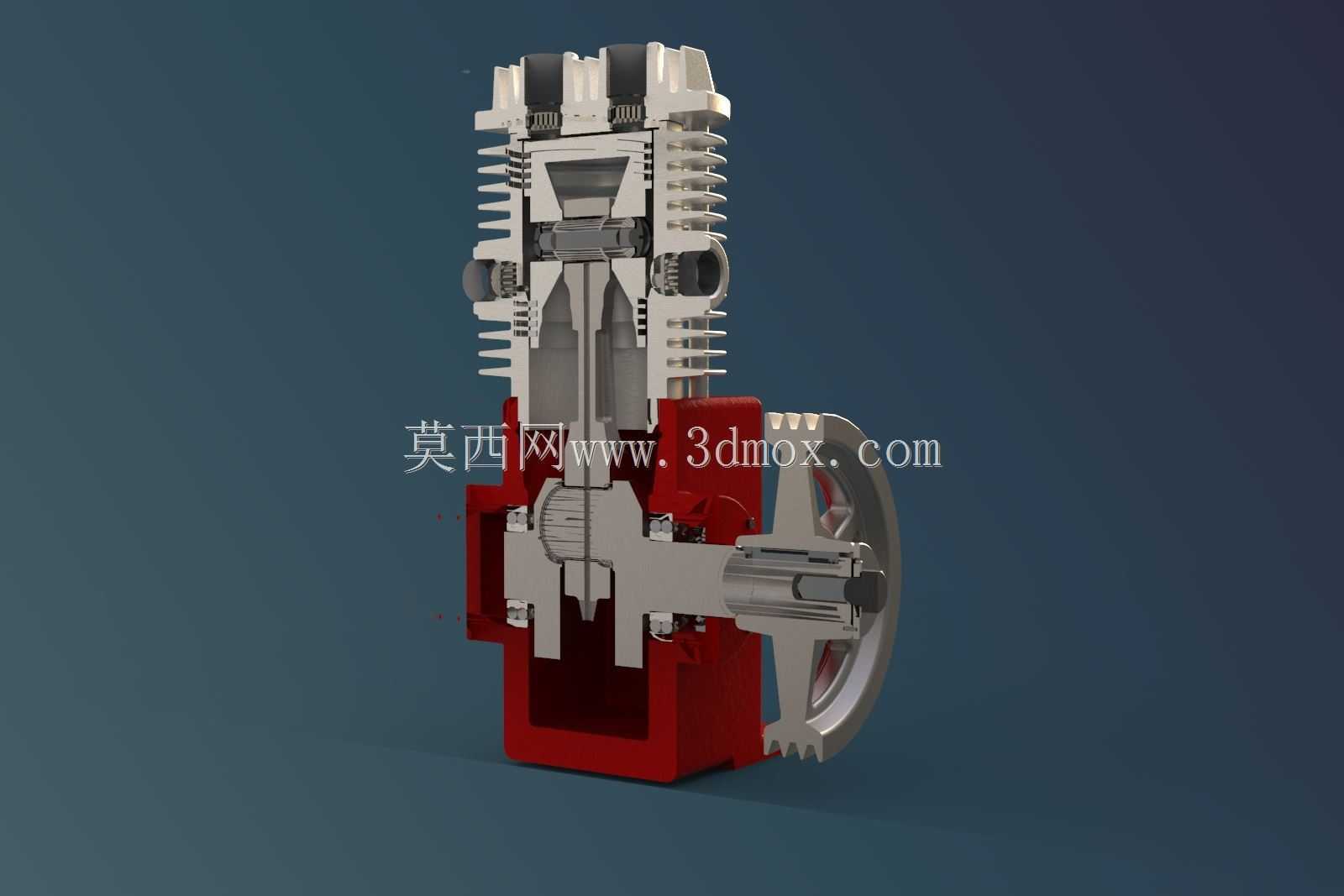

两级单缸空气压缩机组结构设计展示

该款两级单缸空气压缩设备，主要面向小型汽修门店、家装施工场景、教学实验实训以及小型气动工具供能场景使用，能够持续输出稳定压力的压缩空气，为气动扳手、喷枪、小型气动顶升装置、实验用气路系统提供可靠的气源动力，相比单级压缩结构，两级压缩的设计能够在同等电机功率下获得更高的输出气压，同时降低压缩过程中的缸体温升，减少设备长时间运行的热负荷累积，延长易损件的更换周期。从功能特性来看，设备采用单缸集成两级压缩的结构布局，将高低压压缩腔集成在同一缸体结构内，配合外置的散热鳍片结构，能够在压缩过程中快速将缸壁热量传导到外界空气中，避免高温导致的润滑油碳化、密封件过早老化问题；动力输入端采用V型带轮传动结构，能够通过带轮直径匹配调整输入转速比，适配不同转速的驱动电机，同时带传动本身具备过载缓冲能力，当缸内出现瞬时压力过载时，皮带打滑能够避免刚性传动对曲轴、连杆部件造成冲击损伤。在设计思路上，整体结构采用模块化拆分逻辑，下部的曲轴箱采用一体式铸铁结构作为承载基体，预留四个带安装孔的固定支脚，支脚的安装孔位间距经过匹配校准，能够直接适配市面常见的小型空压机卧式安装机架，不需要额外定制转接支架；曲轴、连杆、活塞组件按照通用气动元件的尺寸规范进行匹配设计，活塞环、密封垫片等易损件能够直接替换市面通用规格配件，降低后期运维的配件采购成本；上部的缸体散热鳍片采用等间距环形排布，在保证缸体结构强度的前提下最大化散热接触面积，缸侧预留的单向阀安装位符合通用气路接口尺寸，能够直接连接外置的储气罐、压力控制阀组。从安装边界来看，设备整体的重心集中在下部曲轴箱位置，带轮侧的外伸尺寸经过优化，安装时只需要预留带轮传动的皮带调整空间即可，不需要在缸体侧预留过多操作间隙，整体占用的安装空间紧凑，能够适配小型移动式空压机的机架布局，也可以作为固定气源站的核心压缩单元直接安装在固定基座上；缸体顶部的阀组安装位采用平面密封结构，后期维护拆解缸头时不需要拆卸整体缸体，只需要松开顶部紧固螺栓即可完成阀片、密封件的检查更换，大幅降低日常维护的操作难度。
