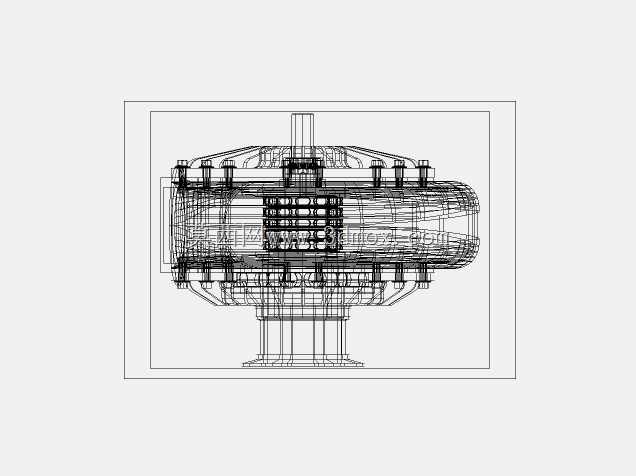

工业级涡轮压缩机组装结构三维数模

涡轮压缩机作为流体增压领域的核心动力设备，广泛应用于工业气动系统供气、化工流程介质输送、动力装备进气增压、环保治理烟气增压等场景，在制造业生产线、能源输配站点、交通动力配套等领域承担着稳定气源供给、提升介质压力、保障系统循环效率的关键作用，其运行稳定性直接决定整套配套系统的生产效率与能耗水平。这款涡轮压缩机的三维结构完整还原了设备的实际装配逻辑，整体采用卧式对称布局，核心压缩段居中布置，两端分别设置进气导流腔与出气汇流腔，底部设置一体化支撑基座，可直接适配工业现场的混凝土安装平台或钢制机架，安装边界预留了充足的管路对接空间与运维操作间隙，无需额外改造即可对接现有工业管路系统。设备的核心功能是通过高速旋转的叶轮组对通入的气体做功，逐级提升气体压力后稳定输出，内部流道经过流线型优化设计，可有效降低气体流动过程中的紊流损耗，提升压缩效率；壳体采用分段式法兰连接结构，周向均匀布置高强度紧固螺栓，既保证了高压工况下的壳体密封性能，也便于后期拆解维护叶轮与密封组件；转子组件采用同轴贯穿设计，两端配置适配的支撑轴承位，可匹配不同功率的驱动电机直连或通过传动组联动，适配不同压力等级、不同流量需求的工况场景。设计过程中充分考虑了设备的实际运维需求，各部件的装配间隙、拆装路径都经过合理规划，无需破坏周边管路即可完成易损件的更换；外部接口采用标准化通用尺寸设计，可直接适配市面上主流的工业气动管路、阀门组件，降低现场安装的改造成本；整体结构在保证承压强度的前提下优化了壳体壁厚，在控制设备整体自重的同时减少了运行过程中的振动传导，配套常规减震垫即可满足工业现场的安装运行要求，无需额外搭建重型减震基础。
