罗茨鼓风机内部结构透视三维设计

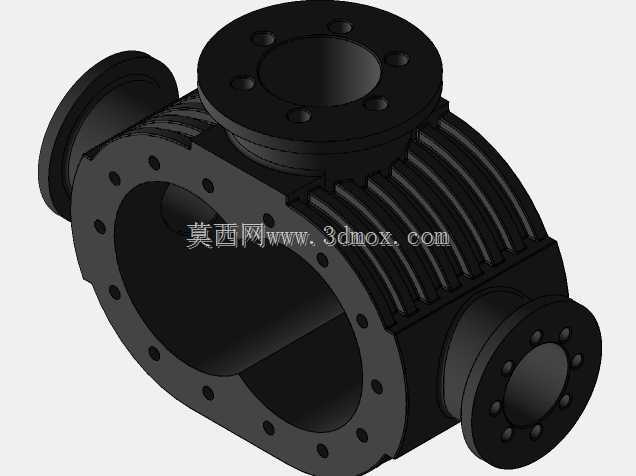

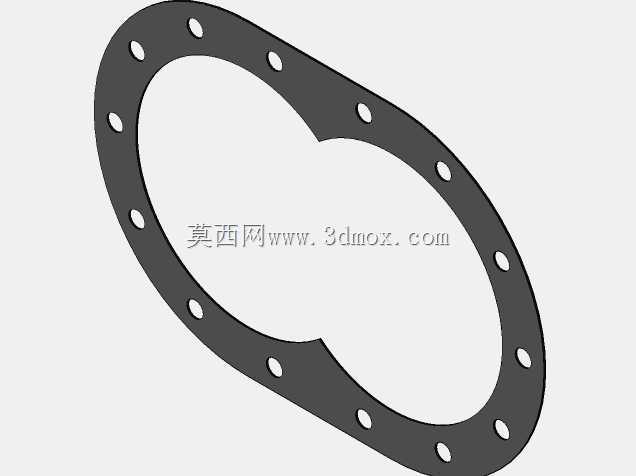

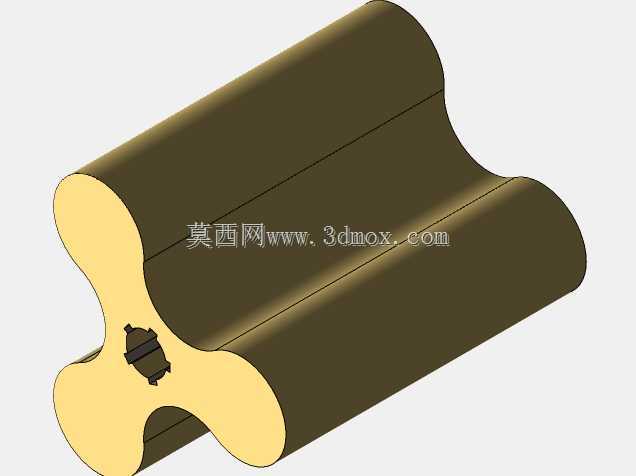

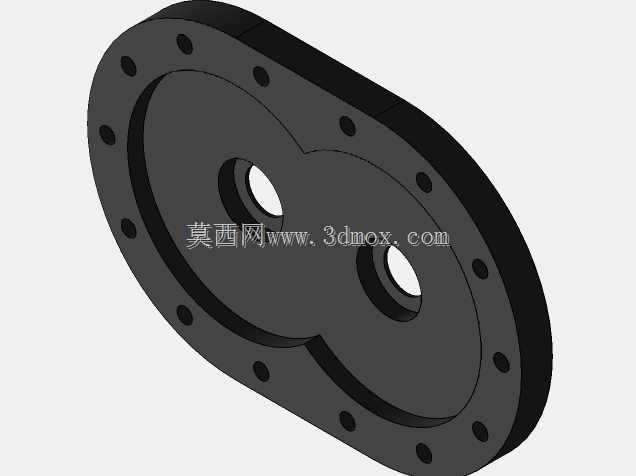

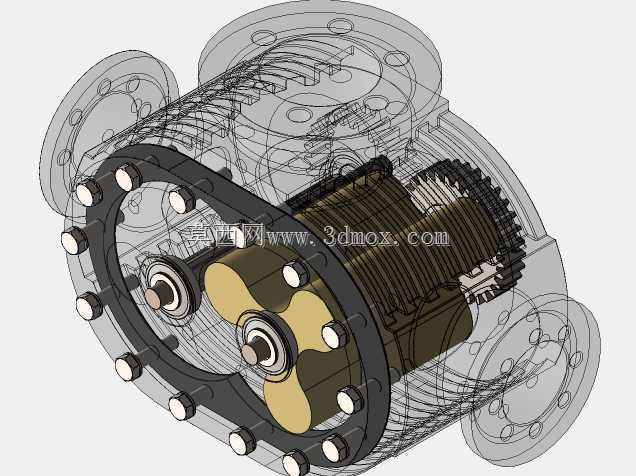

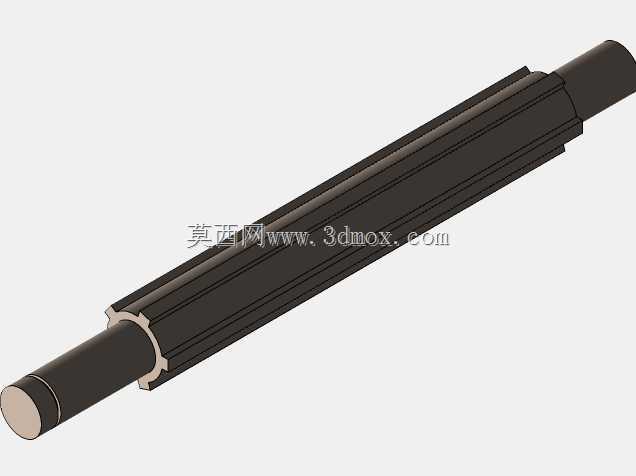

罗茨鼓风机作为容积式气体输送与增压设备，广泛应用于污水处理曝气、粉体气力输送、水产养殖增氧、冶金高炉送风、化工工艺气体增压、水泥生产线均化等多个工业场景，是低压工况下稳定输送洁净空气或惰性气体的核心通用设备。该三维模型采用全透视化结构设计，完整还原了罗茨风机的核心传动与压缩腔体结构，清晰展示了一对同步反向旋转的三叶型叶轮、传动齿轮组、两端支撑轴承、密封组件、壳体流道以及进出风口法兰的装配关系，能够直观呈现设备运行时叶轮无接触啮合、腔室容积周期性变化完成气体吸入、压缩、排出的完整工作过程。从设计思路来看，该模型重点还原了罗茨风机的核心结构逻辑：叶轮型线采用三叶圆弧渐开线设计，运行时叶轮之间、叶轮与壳体之间保持极小的恒定间隙，既避免运转过程中的机械摩擦，又能最大化减少气体内泄漏，保障容积效率；壳体采用夹套式流道设计，进出风口分别布置于壳体上下两侧，适配侧进侧出的常规安装管路走向，端盖与壳体采用周向均布螺栓连接，保障腔体密封性能的同时便于后期维护拆解。从安装边界与尺寸适配来看，模型还原了标准法兰连接接口，进出风口法兰的螺栓孔位、中心距均匹配常规低压风管的安装规范，整机底座的安装孔位预留了充足的固定空间，能够适配混凝土基础或钢架减震平台的安装要求，整机的轴向与径向尺寸符合同流量规格罗茨风机的常规外形范围，可直接用于设备选型阶段的布局参考、运维培训的结构拆解演示，也可作为成套工艺系统三维布置的设备占位模型使用。模型完整呈现了齿轮端的传动结构，同步齿轮布置于叶轮轴的动力输入端，通过齿轮啮合保证两个叶轮的转速完全同步，避免叶轮运转时发生碰撞，轴承位的设计预留了润滑脂腔的空间，匹配脂润滑的常规维护需求，密封结构采用接触式骨架油封，能够有效避免腔体内气体泄漏以及外部粉尘进入设备内部，保障设备长期稳定运行。
