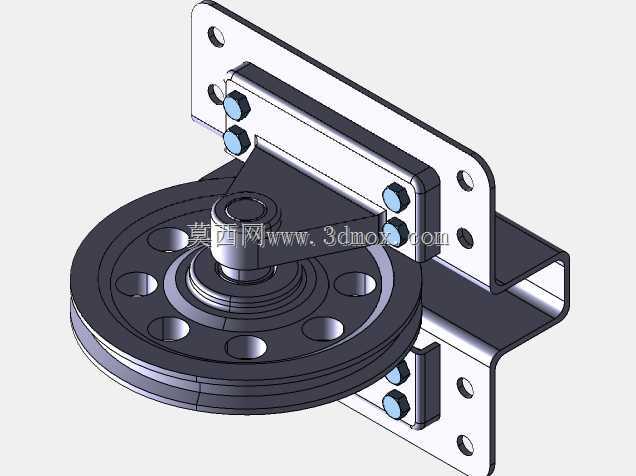

侧装式重载导向滑轮安装组件

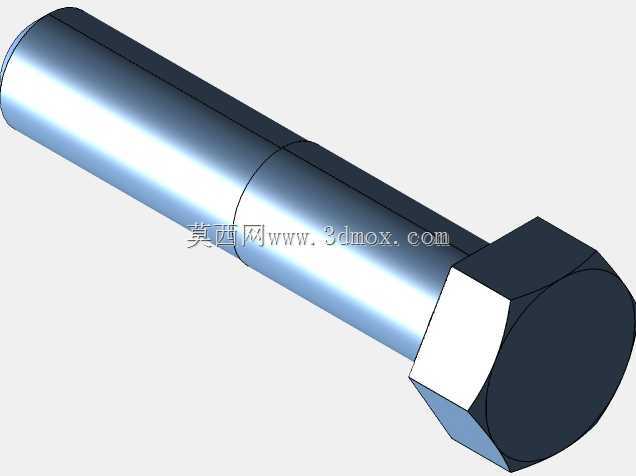

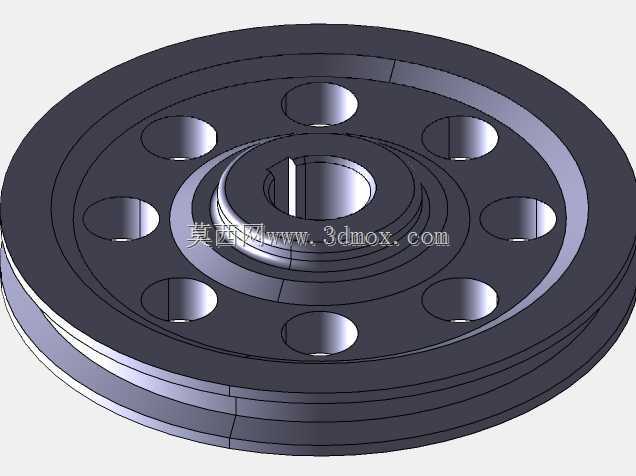

该侧装式重载导向滑轮组件主要应用于工业生产线物料输送、仓储设备滑移机构、重型门体导向、起重设备辅助导向等场景，可在设备运行过程中为缆绳、钢带、滑移轨道提供稳定的导向支撑，抵消运行过程中的侧向偏移力，保障传动或滑移动作的平顺性，避免传动件因偏载出现过度磨损、卡滞甚至脱落的问题，广泛适配需要侧向固定导向轮的各类工业设备安装场景。从功能特性来看，该组件采用一体化集成设计，将滑轮主体、安装支架、连接紧固件整合为完整的装配单元，无需现场额外搭配零散配件即可完成安装；滑轮主体采用带减重孔的圆盘式结构，轮面设置适配缆绳或钢带的导向槽，可有效约束传动件的运行轨迹，轮体通过中心转轴与支架铰接，转动过程阻尼均匀，无明显旷量，可承受较大的径向载荷，适配中重载工况下的长期往复运行需求；安装支架采用折弯成型的金属板结构，设置多组安装孔位，既可以通过侧面的竖板完成墙面、设备机架的侧装固定，也可通过折弯形成的水平板结构适配不同的安装基面，支架与滑轮连接部位设置加强筋结构，可抵消滑轮受载时产生的倾覆力矩，避免支架受力变形。从设计思路来看，该组件优先考虑安装适配性与运行可靠性，支架上的安装孔采用长圆孔与圆孔组合的排布方式，可在安装过程中微调滑轮的前后、上下位置，补偿机架加工带来的安装误差，保障滑轮槽与传动件的对中精度；紧固件采用内六角圆柱头螺栓搭配防松垫圈的组合，可在设备长期振动工况下避免连接松动，轮体与转轴之间设置耐磨衬套，降低转动过程中的磨损量，延长组件的整体使用寿命。从安装边界来看，该组件整体为侧装式布局，安装基面仅需预留与支架竖板尺寸匹配的平整区域，对应安装孔位预留螺栓过孔即可完成固定，安装后滑轮突出支架的厚度尺寸经过优化，不会占用过多的设备内部空间，可适配安装空间较为紧凑的设备场景，轮体的转动半径经过核算，运行过程中不会与支架、周边设备结构产生运动干涉，可保障全行程范围内的转动顺畅。
