可调式旋转杠杆操作执行构件

这款旋转杠杆是手动操作类机械装备中常用的执行传动构件，主要应用在需要小角度往复旋转切换工位、手动锁紧释放、档位切换的工业场景中，常见于工装夹具的锁紧操作端、小型专用设备的工位切换操作位、流体管路阀门的手动执行端、检测设备的档位调节机构等位置，承担人工操作力的传导、旋转动作的输出、工位状态的保持等核心功能，是人工介入式机械操作环节中兼顾操作手感与传动可靠性的关键零件。

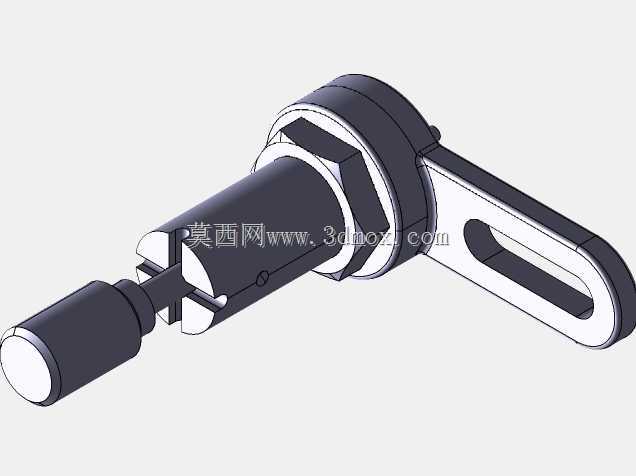

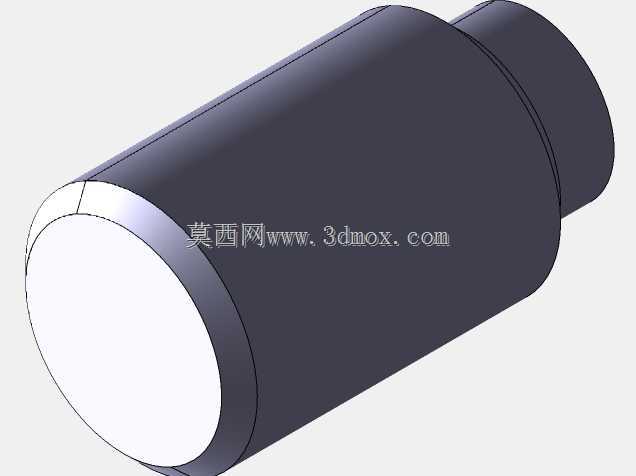

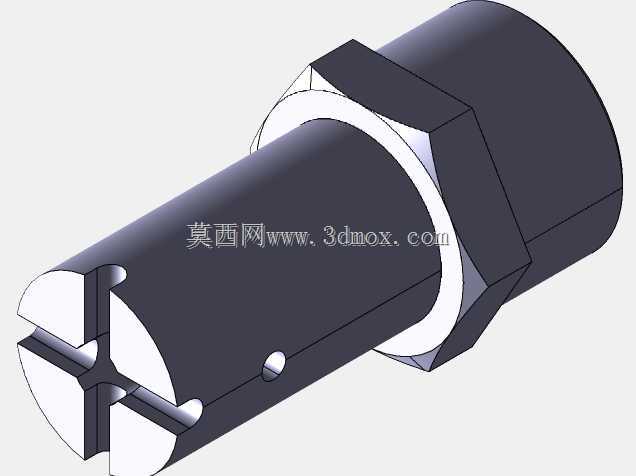

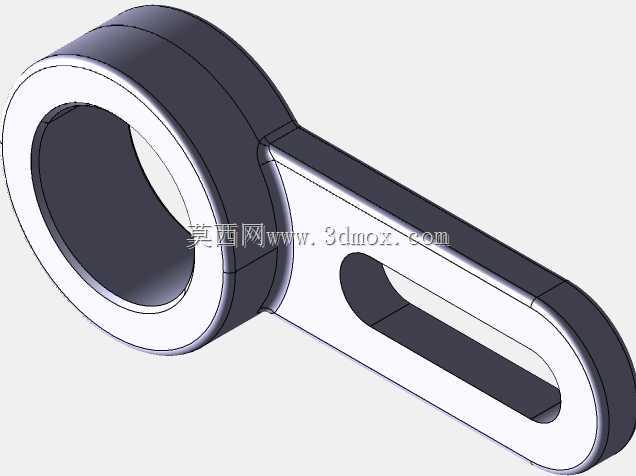

从功能特性来看，该构件采用分体组合式结构设计，左端为圆柱状操作握持端，表面做防滑适配的圆柱面处理，操作人员握持施力时不会出现打滑脱手的问题，握持段的直径经过人体工程学适配，适合成年操作人员单手握持旋转，长时间操作也不会产生明显的手部压痕；中部为旋转轴段与限位结构，轴段与安装基座的旋转衬套配合，保证旋转过程的同轴度，不会出现径向窜动，轴段上设置的限位凸台可以限制杠杆的旋转行程，避免过度旋转导致的机构损坏；右端为带长槽的连接臂，长槽结构可以适配不同安装位置的联动件，在安装时能够根据实际装配公差调整连接销的位置，补偿加工与装配带来的位置误差，降低对关联零件的加工精度要求，提升整套机构的装配适配性。

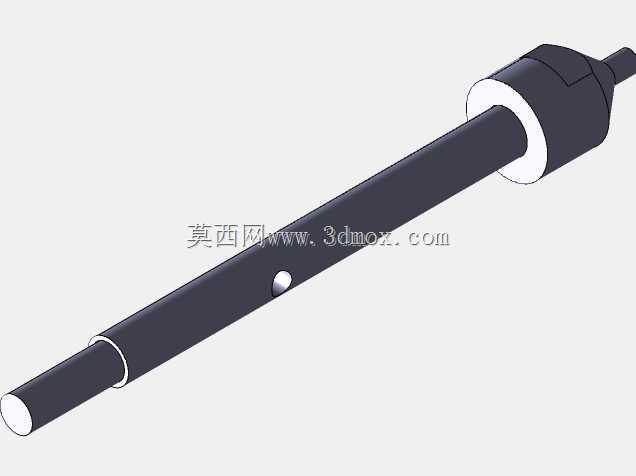

在设计思路上，这款旋转杠杆优先考虑了手动操作的可靠性与装配容错性，整体结构没有采用一体化铣削成型的方案，而是将握持轴、旋转基体、连接臂拆分加工后组装，既降低了复杂异形结构的加工难度，也可以根据不同的使用场景更换不同长度的连接臂或者不同直径的握持段，实现同系列不同规格产品的快速适配；旋转配合面采用了阶梯轴设计，不同轴段分别承担径向承载、轴向限位、扭矩传递的功能，避免单一配合面同时承担多个载荷导致的磨损加快问题，有效提升构件的使用寿命。

从外形尺寸与安装边界来看，该杠杆整体沿轴向的总长度适配小型操作机构的安装空间，不会占用过多的设备外部操作空间，旋转基体的最大外径适配常规的安装衬套尺寸，不需要为该构件单独定制特殊规格的安装座；右端连接臂的长槽长度覆盖了常用的安装调整范围，在安装时只需要在基座上加工对应尺寸的旋转安装孔，即可完成构件的装配，不需要额外设计复杂的适配结构；杠杆旋转时的外轮廓扫掠空间经过优化，在最大旋转角度下不会与周边的设备外壳、其他操作构件产生干涉，安装时只需要预留对应扫掠范围的操作空间即可，不需要额外扩大设备的操作区域尺寸，能够帮助设备整体结构做的更加紧凑。
