手动三爪式齿轮拔卸维修工具结构

这款手动三爪式齿轮拔卸工具，是机械维修领域中应用极为广泛的拆装作业工装，主要面向设备维保、零部件拆解场景，可完成过盈配合的齿轮、轴承、皮带轮、轴套等零部件的无损拔卸作业，广泛适配小型机电设备维修、汽车维保、机床部件拆装、农机检修等多个作业场景，能够在不损伤轴件与待拆零件的前提下，完成紧密配合部件的分离作业，替代传统敲击、撬别等容易造成零件变形、轴面损伤的粗放拆解方式。

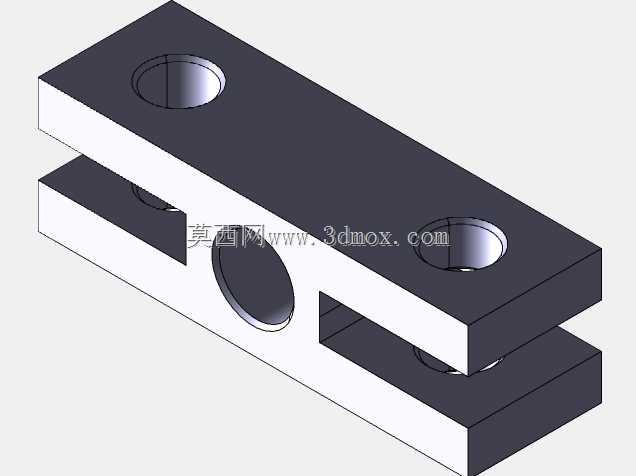

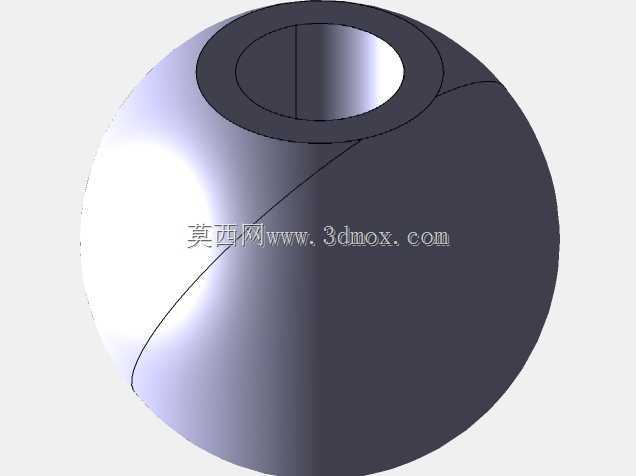

从功能特性来看，该工具采用三爪同步联动的结构设计，三个拉爪可沿主体支架的导向槽同步开合，能够稳定卡接待拆零件的外缘或背面卡槽，配合中心位置的顶压螺杆结构，通过转动端部的操作手柄带动螺杆轴向进给，将顶推力均匀作用在轴端中心位置，反向带动拉爪产生持续、平稳的轴向拔拉力，整个施力过程受力均匀，不会出现偏载导致的零件卡滞、变形问题。操作手柄采用球形端头设计，既能够保证手动转动时的握持舒适度，也可在需要更大扭矩时配合套管加力，适配不同过盈量的零件拆卸需求。拉爪采用钩型端头设计，钩部做了加厚处理与圆角过渡，既能够保证足够的结构强度承受大吨位拔拉力，也不会刮伤待拆零件的安装面。主体支架采用框架式结构，在保证整体结构刚性的前提下尽可能控制了工具自重，方便现场携带与单人操作，支架上的导向槽做了限位设计，可避免拉爪在开合过程中出现脱落、偏斜问题，保证作业过程的稳定性与安全性。

从设计思路来看，这款工具优先考虑了作业的通用性与操作便捷性，三爪的开合行程覆盖了常见小型传动零件的外径尺寸范围，无需额外更换配件即可适配多数常规规格的齿轮、轴承拆卸需求；中心螺杆采用梯形螺纹设计，具备良好的自锁性能，在施力过程中不会出现回退打滑问题，同时螺纹传动的机械增益效应能够让操作人员仅靠手动施力即可产生数吨的拔拉力，无需额外配套液压、气动动力源，适合无动力配套的野外、现场维修场景。整体结构无复杂易损部件，日常仅需对螺纹部位做简单润滑维护即可长期使用，维护成本极低。

从安装与作业边界来看，该工具作业时需保证三个拉爪均匀卡接在待拆零件的受力面上，顶杆端头需对准轴件的中心孔位置，避免偏载；拉爪的最大开合距离、螺杆的有效进给行程限定了可处理零件的最大外径与最大拔卸深度，作业前需确认待拆零件的尺寸在工具适配范围内，避免超行程使用导致结构变形或零件损伤。工具整体采用高强度合金结构钢打造，关键受力部位做了调质处理，能够承受长期大载荷作业的强度需求，不会在拔卸过程中出现爪部断裂、螺杆变形等安全问题。
