3D打印CIM电机驱动转向轮组结构

这套转向轮组结构主要面向小型轮式移动机器人、教育类竞赛机器人底盘开发场景，尤其适配需要全向移动能力的小型AGV、RoboMaster类竞赛机器人、桌面级移动作业平台的行走单元选型与结构参考。区别于传统差速转向轮组，该结构采用舵轮集成化设计，单轮即可独立完成行进驱动与转向动作，多轮组合后可实现零半径转弯、斜向平移、任意方向连续行进等全向移动功能，能大幅缩小移动平台的转弯空间需求，适配狭窄通道内的巡检、物料转运、竞赛对抗等作业场景。

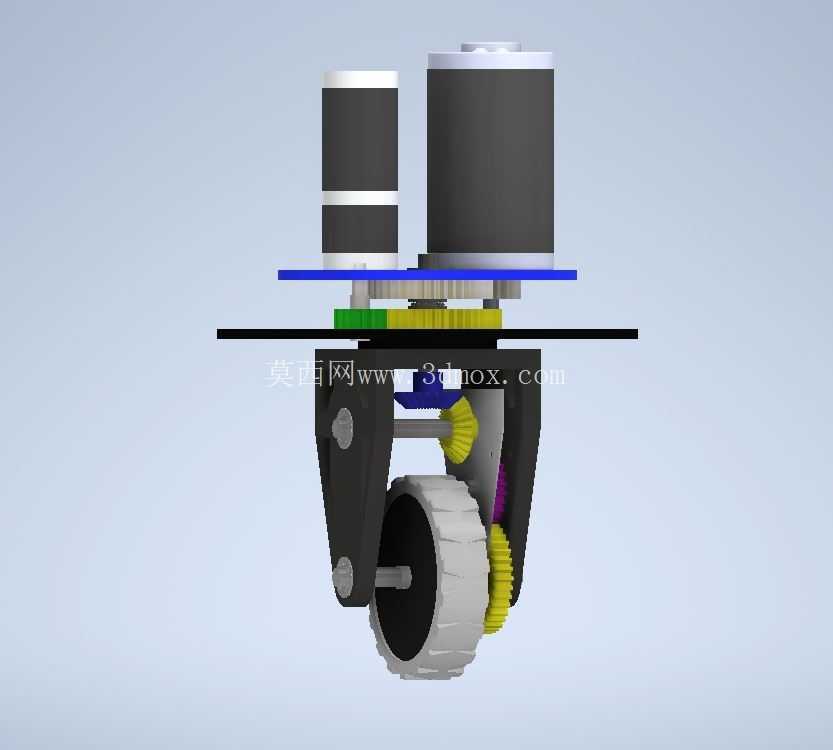

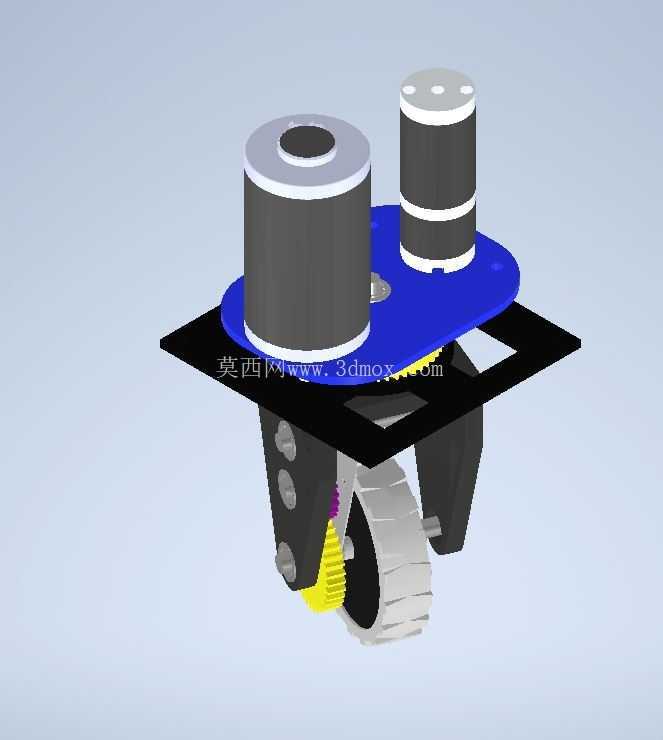

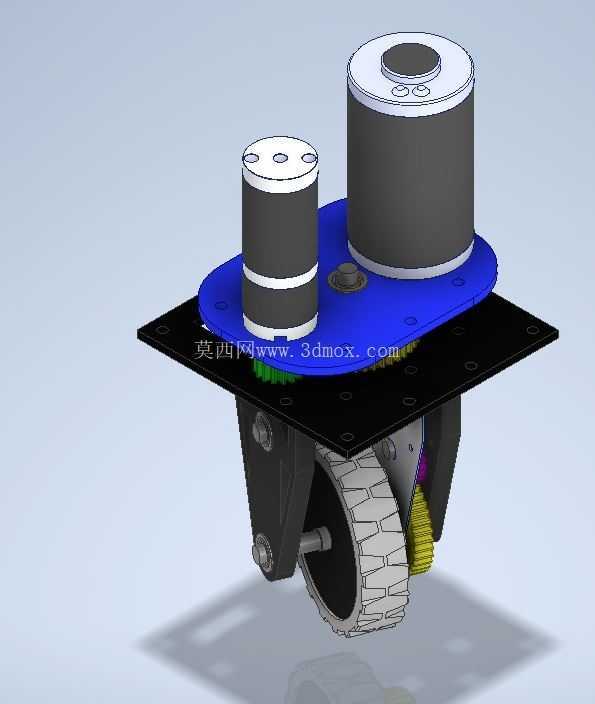

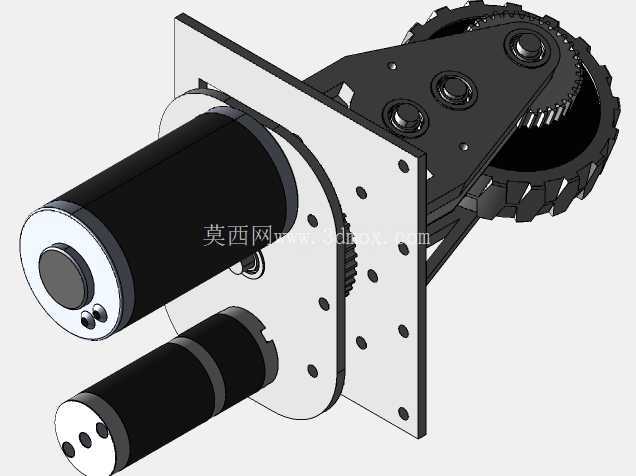

从功能实现逻辑来看，该轮组采用双电机分层布置方案，上层大尺寸电机负责轮体的转向驱动，通过齿轮组传递扭矩带动整个轮架绕安装板中心轴线回转，可实现360度连续转向无死角；下层动力通过平行轴齿轮传递至轮轴，直接驱动行走轮转动提供行进动力，两套传动系统相互独立，转向与行进动作可解耦控制，不会出现动作干涉问题。所有传动齿轮均采用3D打印工艺制作，在满足小扭矩场景下传动强度要求的同时，可大幅降低单件试制成本，缩短结构迭代周期，适合个人开发者、学生团队做原型验证使用。

设计层面充分考虑了3D打印的工艺特性，所有结构件均做了最小壁厚优化，安装孔位预留了标准紧固件的装配余量，避免打印过程中出现翘曲、支撑难去除的问题。轮体直径设定为8厘米，轮面采用防滑胎纹设计，在平整室内地面、PVC地坪、短绒地毯等常见场景下均可提供足够的抓地力，不会出现行进打滑问题。安装边界方面，上层安装板采用标准孔位阵列布局，可直接适配通用铝型材底盘、碳纤维竞赛底盘的安装孔距，不需要额外做转接板加工；整个轮组的竖向安装高度控制在合理区间，不会过度占用底盘上层的电控、电池安装空间，轮架两侧做了限位结构，避免转向超程导致的线缆缠绕问题。

实际装配过程中，齿轮啮合间隙可通过安装板上的腰型孔做微调，不需要额外加工垫片即可实现合适的啮合侧隙，既能保证传动顺畅无卡滞，也能避免间隙过大导致的传动回差问题。轮轴部位预留了轴承安装位，可加装标准微型轴承降低转动阻力，提升长时间运行的结构稳定性。整个轮组的走线从安装板中心的过线孔引出，转向过程中线缆随轮架同步转动，不会出现线缆拉扯、磨损的问题，可有效提升电气系统的可靠性。

该结构的设计思路完全围绕快速原型验证场景展开，没有采用复杂的机加工零件，所有非金属结构件均可通过桌面级FDM3D打印机制作，金属紧固件、电机、轴承均采用标准市售件，开发者不需要配备复杂的机加工设备即可完成整套轮组的制作与装配，大幅降低了全向移动底盘的开发门槛。在小负载场景下，单轮可承载5公斤以内的整机重量，四组轮组组合后可承载20公斤以内的整机设备，完全满足教育竞赛、桌面巡检机器人、小型演示平台的负载需求。结构设计中特意规避了难打印的悬挑结构，所有受力部位均做了加强筋处理，打印时不需要添加大量支撑即可获得足够的结构强度，有效减少打印材料的浪费与后处理工作量。
