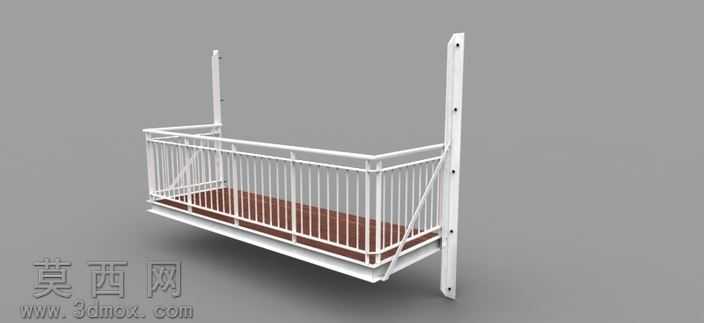

壁挂式金属栏杆户外阳台三维设计

本模型采用SolidWorks进行全参数化三维建模，整体为壁挂式悬挑阳台结构，建模过程严格遵循实际建筑五金构件的尺寸规范，先通过草图绘制确定阳台底板的轮廓尺寸，再通过拉伸特征生成底板的基础实体，针对底板表面的防滑纹理采用阵列特征完成均匀排布，保证纹理间距符合户外使用的防滑设计要求。栏杆部分采用圆管型材建模，先绘制单根竖杆的截面轮廓，通过扫描特征生成竖杆实体，再按照安全防护的间距要求进行线性阵列，确保竖杆间距符合民用建筑防护栏杆的安全标准，扶手部分采用矩形管型材，通过扫描与圆角特征处理边缘，避免尖锐棱角带来的安全隐患。壁挂支撑结构是本模型的设计重点，两侧的竖向固定立柱通过多个安装孔位特征完成建模，孔位间距按照墙体锚固的受力要求排布，斜向支撑构件采用三角形稳定结构设计，通过焊件模块将支撑与栏杆、底板进行刚性连接，模拟实际焊接后的结构强度，保证悬挑结构的受力合理性。材质渲染阶段，金属栏杆与支撑结构赋予哑光不锈钢材质，调整材质的反射粗糙度参数，还原户外金属构件经过表面处理后的哑光质感，避免过度反光造成的视觉失真，底板部分赋予防腐木纹理材质，调整木纹的走向与拼接缝隙，模拟户外阳台常用的防腐木地板铺装效果，背景采用中性灰色环境，突出阳台结构本身的轮廓与细节。设计过程中充分考虑构件的装配逻辑，所有零件采用自顶向下的建模方式，保证各部件之间的装配间隙符合实际安装要求，安装孔位的尺寸与位置均参考常规膨胀螺栓的安装标准，确保模型具备实际生产参考价值，栏杆的高度设置符合民用建筑阳台防护的安全规范，悬挑长度按照小户型外接阳台的常规尺寸设计，整体结构简洁稳固，兼顾实用性与外观的整洁度，金属构件的连接处均做了圆角过渡处理，既避免应力集中问题，也提升了整体的视觉精致度，渲染阶段通过添加柔和的环境光，模拟户外自然光下的材质表现，让模型的结构层次与材质质感得到清晰呈现。
