AR15步枪下机匣3D打印结构设计

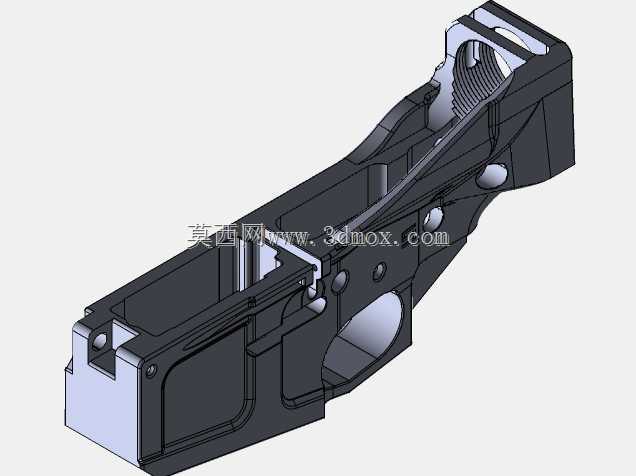

本次设计的AR15下机匣构件，主要面向民用射击运动器材改装、枪械结构教学演示以及个性化定制配件的3D打印制作场景，作为AR15系列枪械的核心承载基体，下机匣承担着连接弹匣座、击发组件、上机匣、枪托缓冲管以及握把的核心作用，是整枪装配的基准骨架，所有功能组件的安装定位都依托下机匣的结构精度来实现。从功能特性来看，该结构完整还原了AR15下机匣的所有装配接口：前端预留了与上机匣配合的铰接销孔与固定销孔，保证上下机匣开合拆解的顺畅性；内部设计了弹匣井的导向斜面与卡扣定位槽，能够适配标准AR15弹匣的插拔与锁定；中部的击发组件腔预留了扳机、阻铁、击锤的安装轴孔与让位空间，可兼容常规AR15击发组件的装配；尾部设计了标准的缓冲管螺纹接口，能够匹配商用AR15枪托与复进簧组件的安装；握把位置预留了标准的握把固定螺丝孔，可适配各类AR15规格的手枪式握把。设计思路上，针对3D打印的工艺特性做了针对性优化：所有壁厚均控制在3mm以上，避免打印过程中出现薄壁翘曲、填充不足的问题；所有非配合面做了0.2mm的圆角过渡，减少打印支撑的使用量同时降低应力集中风险；内部的受力关键部位，比如销孔周边、弹匣卡扣位置、缓冲管螺纹根部都做了局部加厚处理，提升构件的整体结构强度，能够承受常规射击工况下的往复冲击力。外形尺寸方面，该构件总长约230mm，弹匣井位置最大宽度约35mm，尾部缓冲管接口同轴度控制在0.1mm以内，所有安装孔位的位置度公差控制在0.15mm范围内，既满足3D打印的工艺可达性，又能保证各配件装配后的配合精度，安装边界完全匹配标准AR15的通用配件尺寸，无需二次打磨修整即可完成整机组装，既可以用于结构教学中的拆解演示教具，也可以作为民用射击运动中个性化定制的替换配件使用，整体结构在还原原厂尺寸逻辑的基础上，针对增材制造工艺做了适配性调整，兼顾了结构强度、装配精度与打印便利性。
