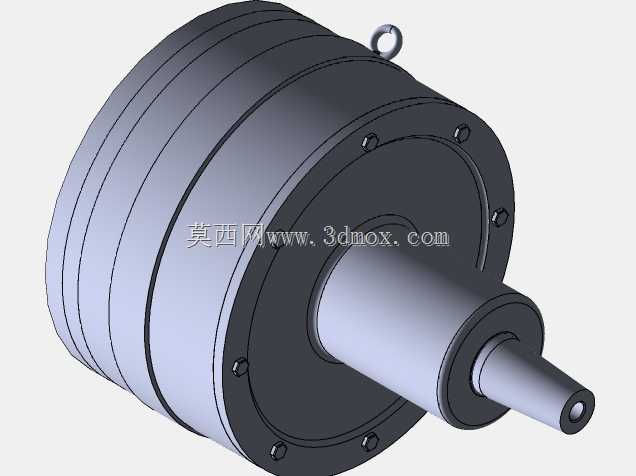

波轮盘式减速传动装置结构设计

这款波轮盘式减速传动装置，主要面向重载精密传动场景设计，可适配工业机器人关节回转、重型输送线动力传递、精密机床进给驱动、工程机械回转机构等对传动精度、承载能力、结构紧凑度有较高要求的应用场景，作为动力系统的核心减速部件，它能够将原动机输出的高转速低扭矩动力，转换为低转速高扭矩的输出动力，匹配终端执行机构的运行参数需求，同时可承担径向、轴向的复合载荷，保障传动链路的运行稳定性。

在功能特性层面，该装置采用波轮盘式传动结构，相比传统行星齿轮减速结构，具备更大的传动比覆盖范围，同等传动比下整体轴向尺寸更短，可有效压缩动力单元的安装空间；传动过程中多齿同时啮合的接触特性，让装置具备更强的抗冲击载荷能力，运行过程中的振动与噪音控制表现更优，适合长时间连续运行的工业工况。装置输出端采用锥轴结构设计，可通过键连接或锥面抱紧的方式与负载端连接件实现无间隙配合，避免正反转切换过程中出现传动回差，保障动力传递的精度；输入端采用法兰式对接结构，可直接匹配标准规格的伺服电机、步进电机或其他原动机输出端，无需额外加工转接法兰，降低现场安装适配的工作量。

设计过程中，整体采用同轴式布局，输入轴与输出轴保持同轴线布置，可大幅降低传动过程中的偏载力矩，延长内部传动部件的使用寿命；外壳采用多层叠合式圆柱结构，通过周向均布的紧固件实现端盖与壳体的刚性连接，既保障了壳体的结构强度，也便于后期内部部件的维护拆解；壳体顶部预留吊环安装位，可适配大规格型号的吊装转运需求，方便产线装配与后期设备检修时的移位操作。

在安装边界层面，装置的圆柱型外壳可适配法兰安装、脚座安装两种主流安装方式，安装时需保证输出轴与负载连接轴的同轴度公差控制在允许范围内，避免额外的径向力作用于输出轴承，导致轴承过早磨损；输出锥轴的轴端预留中心工艺孔，既方便加工过程中的精度检测，也可用于安装轴端锁紧部件，防止负载运行过程中连接件出现轴向窜动；壳体表面预留密封沟槽，装配时可搭配对应规格的密封圈实现IP65级别的防护能力，可适配有粉尘、少量溅水的工业车间环境，无需额外加装防护外罩即可稳定运行。
