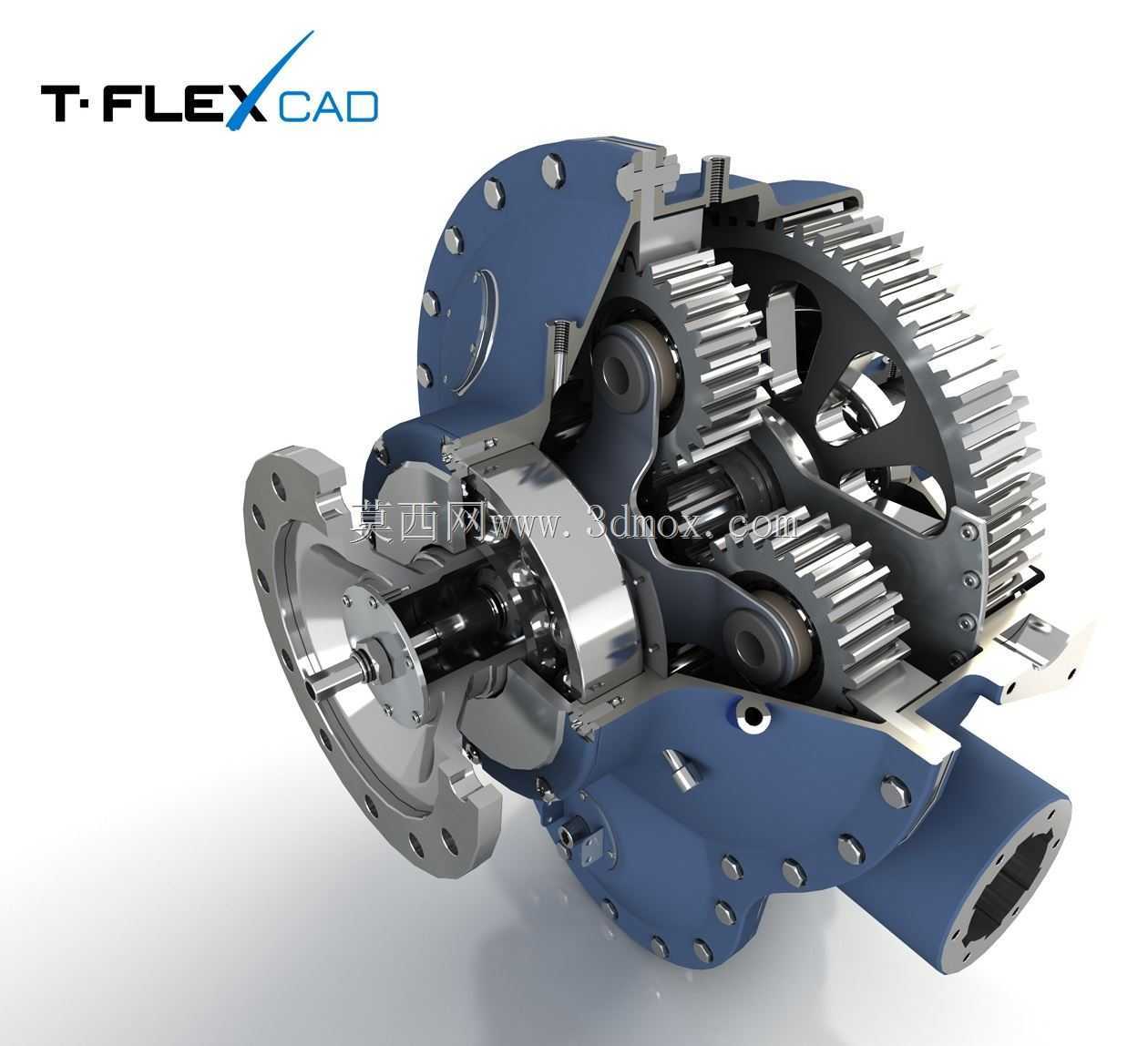

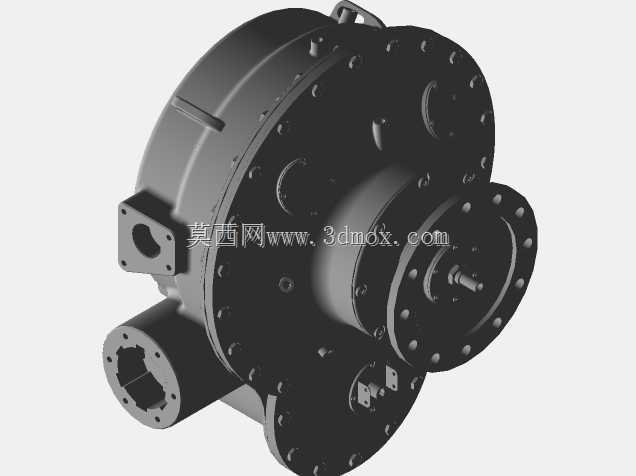

剖视结构行星齿轮减速装置

这款行星齿轮减速装置主要应用于工业传动系统中需要大扭矩输出、低转速传动的场景，常见于工程机械行走驱动、自动化生产线动力匹配、重型输送设备动力端、农用机械传动单元等领域，能够在原动机与工作执行机构之间完成转速匹配与扭矩放大，适配电机、内燃机等多种原动机的输出特性，解决原动机高转速低扭矩无法直接驱动重载执行端的匹配问题。从功能特性来看，该装置采用行星轮系传动结构，相比传统定轴轮系减速器，具备更小的体积与更紧凑的结构，在相同传动比与扭矩承载能力下，径向尺寸可缩减三成以上，同时多行星轮均匀分担载荷的设计，让整体承载能力更强，传动过程更平稳，运行噪音更低，可承受频繁的正反转冲击与短时过载工况，适配复杂多变的工业现场使用需求。在设计思路上，该结构采用剖视展示的方式清晰呈现内部传动逻辑：输入端连接太阳轮，动力通过太阳轮传递给周向均匀分布的多个行星轮，行星轮在固定内齿圈的约束下沿行星架公转，最终通过行星架将减速增扭后的动力传递至输出端，壳体采用分体式法兰连接结构，既保证了内部齿轮、轴承组件的装配便利性，也兼顾了壳体的整体刚性，各连接法兰面预留了充足的螺栓安装位，可适配不同规格的安装基座与原动机连接端。从安装边界来看，输入端采用标准轴伸配合法兰定位的连接方式，可直接匹配常规规格的电机输出轴与安装止口，输出端采用带法兰的空心轴结构，既可以通过轴键连接直接驱动工作轴，也可通过法兰盘连接外接传动部件，整体安装尺寸经过优化，在保证内部齿轮啮合间隙、轴承安装空间、润滑油腔容积的前提下，尽可能压缩了轴向与径向的占用空间，壳体上预留的油位观察、注油、排油接口位置合理，不会与周边安装部件产生干涉，日常维护时无需拆解整体结构即可完成润滑油更换与状态检查，适配工业现场快速运维的需求。内部各齿轮采用斜齿修形设计，可有效降低啮合过程中的冲击与噪音，行星轮通过滚针轴承安装在行星架销轴上，保证了高速转动下的承载能力与运转顺滑度，各密封位置采用双唇口油封结构，可有效防止润滑油泄漏同时阻挡外部粉尘、水汽进入壳体内部，适配多粉尘、潮湿的恶劣工业工况。
