二级同轴式齿轮减速传动装置结构设计

这款二级齿轮减速装置主要应用于各类需要低转速大扭矩输出的工业传动场景，覆盖轻工输送、小型机床进给、食品加工生产线、自动化物料搬运等多个领域，作为动力源与执行机构之间的核心传动衔接部件，它能够将伺服电机、普通异步电机输出的高转速低扭矩动力，经过两级齿轮组的减速增扭转换，匹配工作端所需的低转速大扭矩动力需求，有效降低动力端的选型功率要求，提升整套传动系统的运行稳定性与负载适配能力。

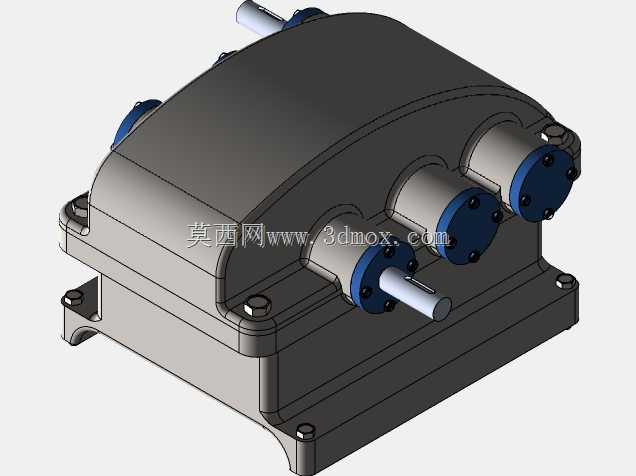

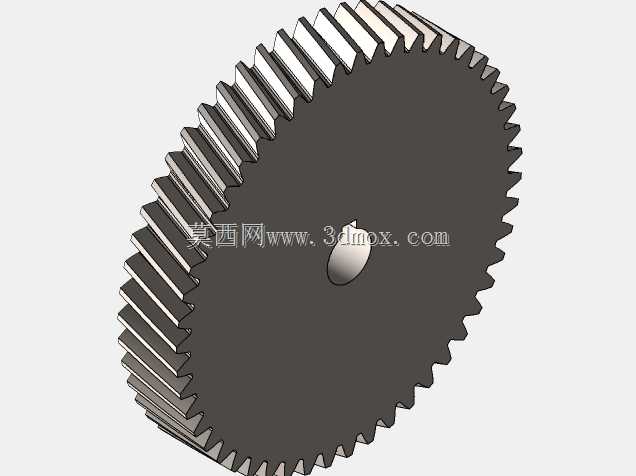

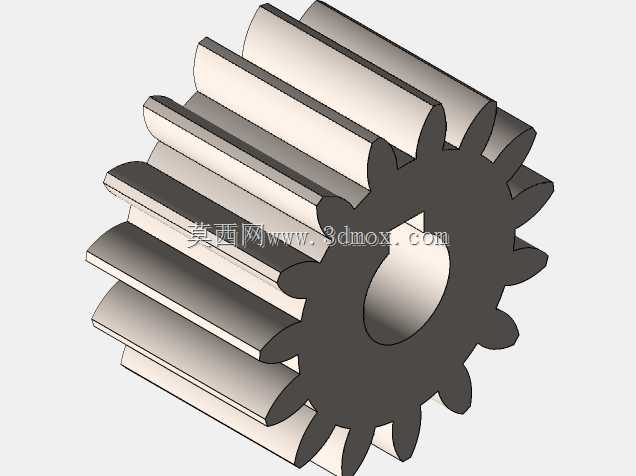

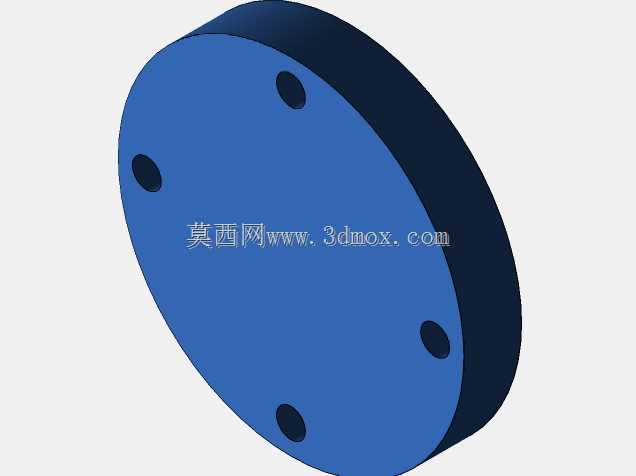

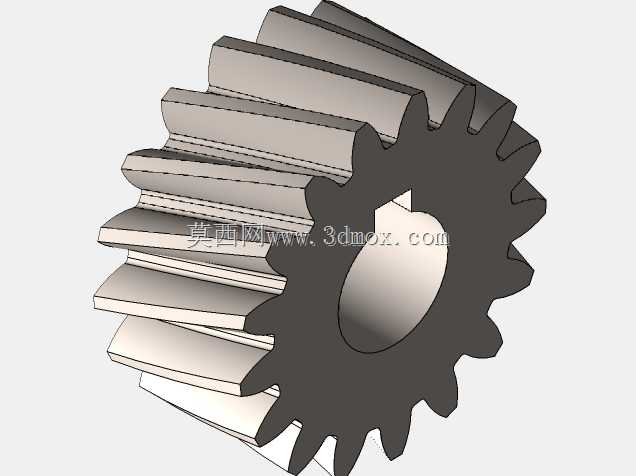

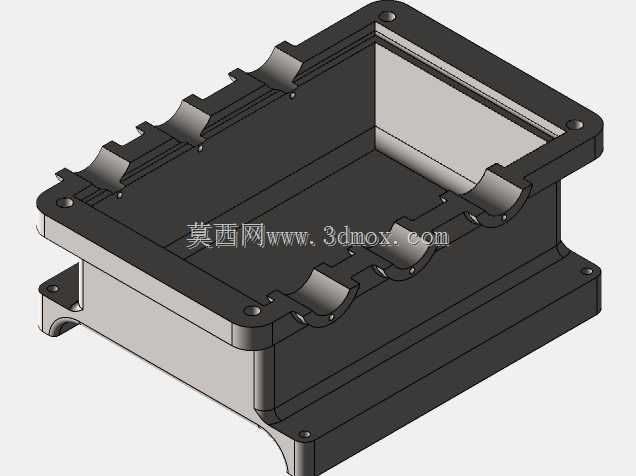

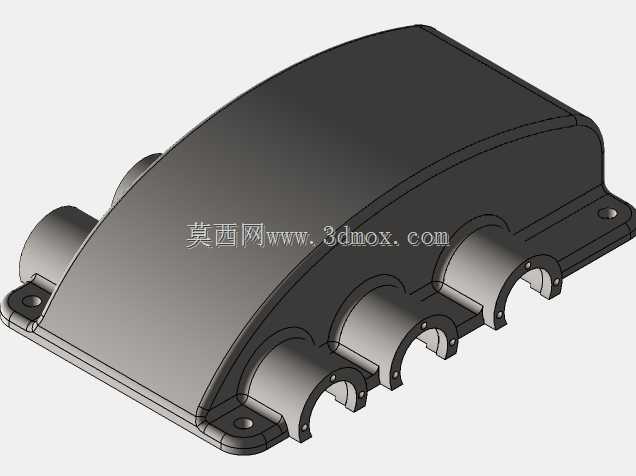

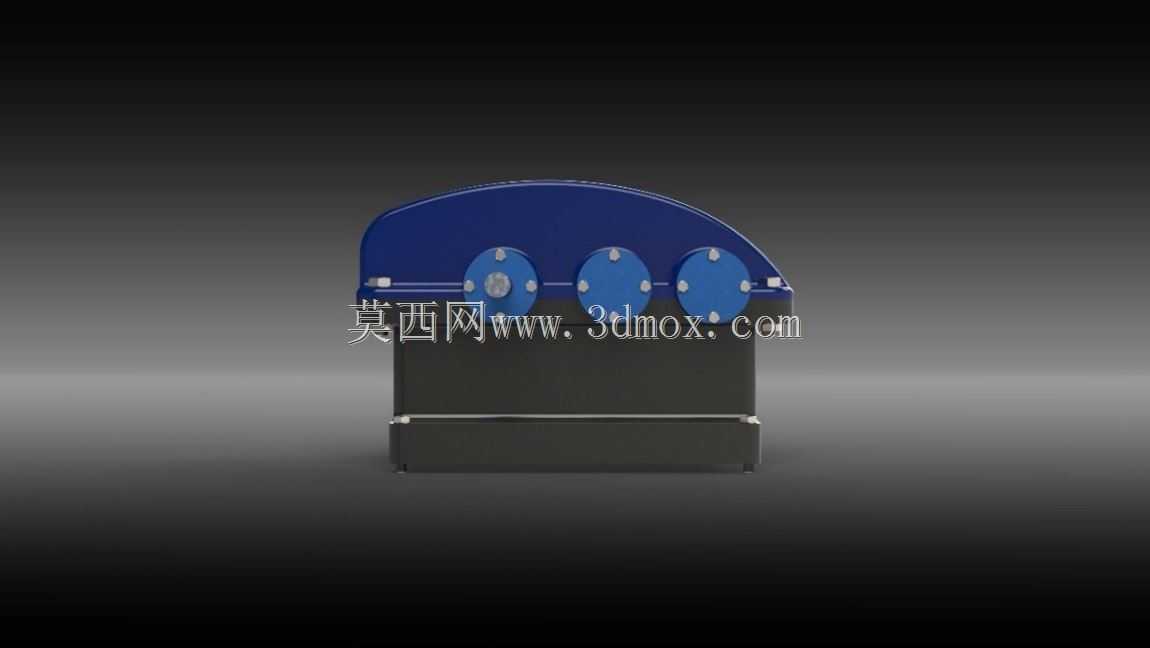

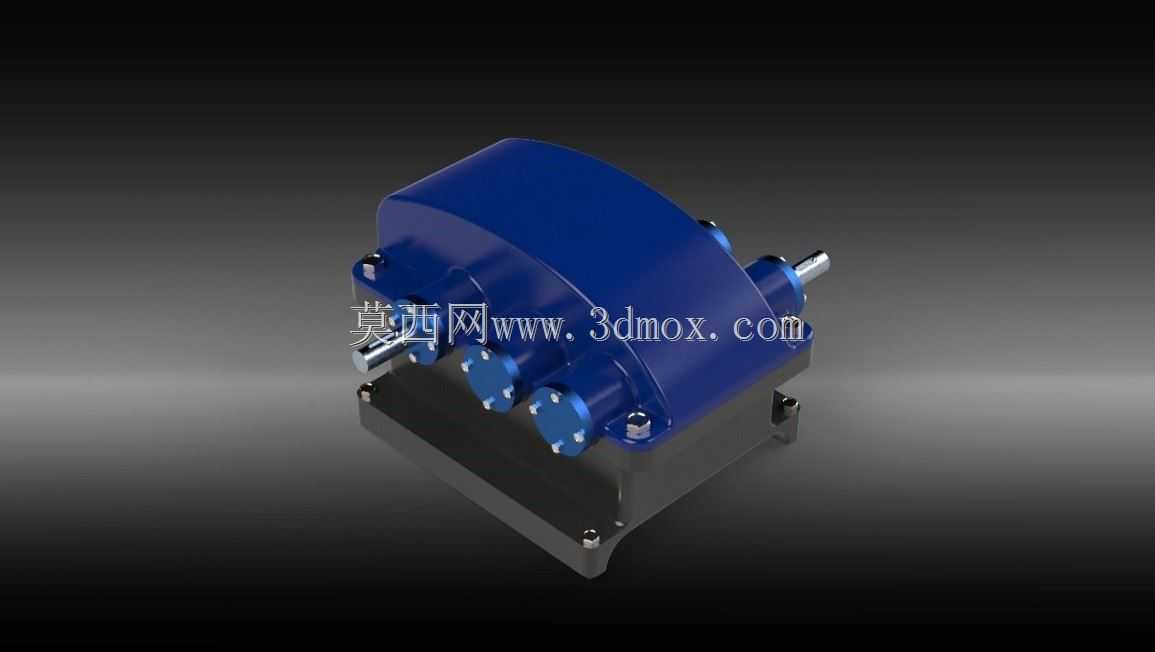

从功能特性来看，该装置采用两级圆柱斜齿轮传动结构，相比单级减速结构，它能在紧凑的壳体空间内实现更大的传动比覆盖，同时斜齿轮的啮合形式相比直齿轮拥有更高的重合度，传动过程中冲击更小、运行噪音更低、承载能力更强，能够适配连续长时间运转的工况需求。装置的输入轴与输出轴采用同侧平行布置的形式，能够更好适配多数工业设备的动力走线与安装布局要求，壳体采用上下分体式结构设计，上壳体为弧形曲面造型，既能够提升壳体的结构刚性，避免齿轮运转过程中产生的振动导致壳体形变，也能预留足够的内部空间容纳齿轮润滑油脂，减少运转过程中的润滑油搅动阻力。端盖采用法兰式螺栓固定结构，配合密封件能够有效防止润滑油渗漏，同时也方便后期拆解维护齿轮组件、更换润滑介质。

在设计思路上，该结构优先兼顾了传动效率与安装便捷性，两级齿轮的传动比分配遵循等强度设计原则，让高速级与低速级齿轮的承载能力尽可能匹配，避免单级齿轮过早出现疲劳损耗，同时轴系的支撑点采用对称布置形式，能够抵消齿轮啮合产生的径向力，提升轴承的使用寿命。安装边界方面，装置底部设置有带安装孔的一体式底座，安装孔位采用对称分布设计，能够直接通过螺栓固定在设备的安装平台上，输入、输出轴的轴伸长度与轴径尺寸符合通用传动部件的安装标准，无需额外定制转接件即可与联轴器、带轮等传动部件直接连接，整体外形紧凑，不会占用过多的设备安装空间，能够适配空间受限的设备集成需求。壳体外部的固定螺栓采用内六角形式，既保证了连接强度，也避免螺栓突出带来的安装干涉问题，整体结构兼顾了实用性与工艺性，能够满足常规工业场景下的减速传动需求。
