带传动驱动双工位往复式喷涂作业机构

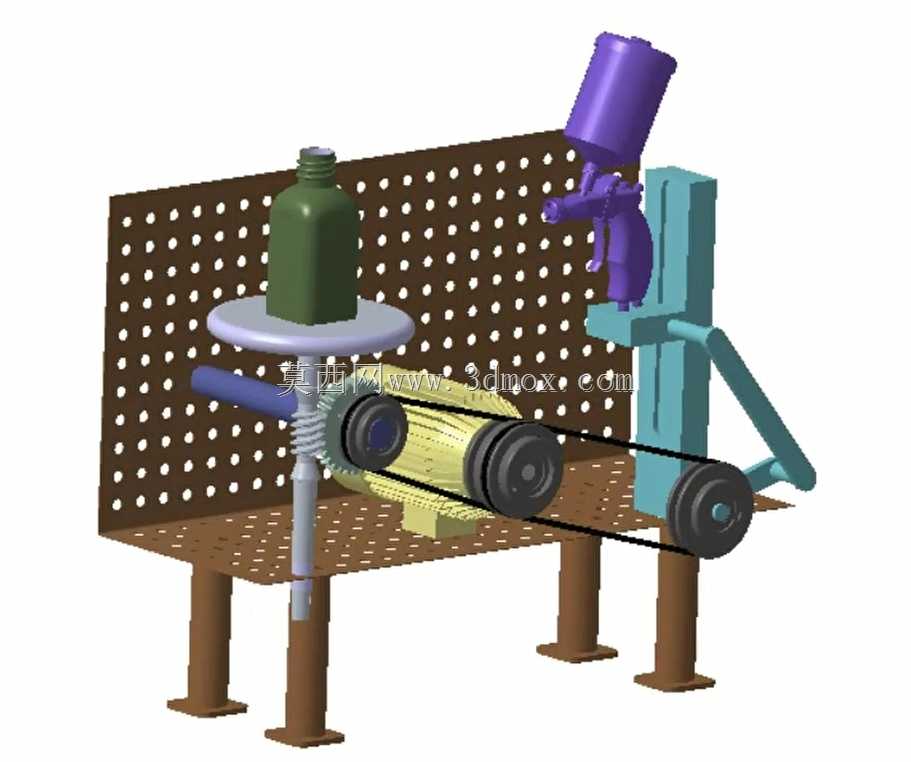

该机构主要面向中小型工件表面喷涂作业场景设计，可适配五金小件、塑料壳体、小型结构件的底漆、面漆、防护涂层喷涂工序，常见于小型加工车间、表面处理作坊的批量喷涂工位，能够替代纯人工手持喷枪的作业模式，降低操作人员长期接触漆雾的职业健康风险，同时提升喷涂轨迹的一致性，减少人工操作带来的涂层厚薄不均、漏喷过喷等问题。机构整体采用台式安装布局，底部设置四根等长的支撑立柱，立柱顶端固定带密集安装孔的多孔工作台面，台面既可以作为各功能组件的安装基准，也可通过孔位加装简易夹具固定待喷涂工件，整体安装边界宽度约为六百毫米，深度约为四百毫米，台面离地高度适配常规站立作业的人体工学高度，无需额外搭建高台即可直接放置在普通作业台面上使用。动力端采用带传动结构，通过皮带轮将动力传递至往复驱动组件，带动两个独立的工位执行同步往复动作：其中一个工位搭载储液瓶与雾化喷嘴，可沿垂直方向做定程往复运动，能够对竖直放置的工件完成上下方向的均匀扫喷；另一工位搭载夹持式喷枪夹具，可沿水平方向做定程摆动，适配水平放置工件的表面喷涂需求，两个工位可根据实际加工需求单独启用或同步作业，适配不同形状、不同摆放方式的工件加工需求。设计过程中充分考虑了喷涂作业的实际工况，所有运动衔接位置均做了防漆雾遮挡设计，避免漆雾飘入传动缝隙造成机构卡滞，储液容器与喷枪的安装位均采用快拆式夹持结构，无需额外工具即可快速更换不同容量的储液瓶、不同口径的喷枪，适配不同涂料类型、不同喷涂精度的作业要求。背部的多孔挡板既可以作为安装拓展位加装挡漆板、工件挂架，也能够阻挡部分过喷漆雾向外扩散，配合车间通风系统可进一步优化作业区域的环境。机构的运动行程经过合理匹配，单趟往复覆盖范围可满足常规小型工件的整面喷涂需求，传动带的张紧结构设置在台面外侧，无需拆解台面即可快速调整皮带张紧度，日常维护操作十分简便，整体结构没有复杂的定制加工件，大部分零部件采用通用标准件，加工制造成本较低，适合小型加工场景自行改制搭建。
