带安装耳开口式环形夹紧固定座

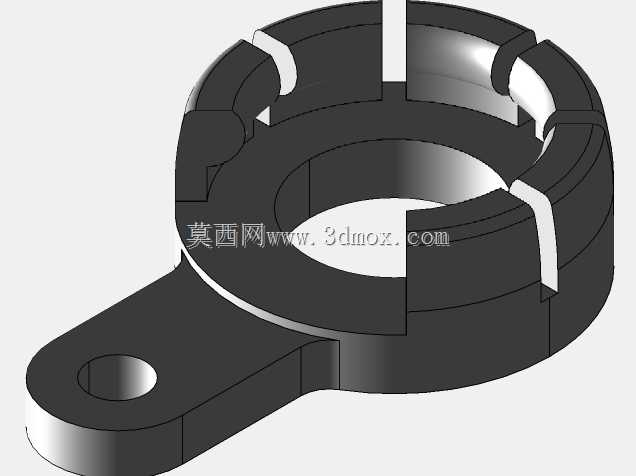

这款带单侧安装耳的开口式环形夹紧固定座，是工业装配场景中应用十分广泛的径向定位与锁紧构件，常见于轻工输送设备、小型自动化生产线、工装夹具模组以及民用机电产品的轴系装配环节，主要作用是为穿入环内的光轴、管件提供周向限位与轴向位置锁定，避免轴类部件在运行过程中出现轴向窜动、径向偏移的问题，同时可通过侧耳的安装孔将整个轴系组件固定在设备机架、安装面板上，实现轴系与主体结构的刚性连接。从功能特性来看，该构件采用开口式弹性夹紧结构，环体上均匀分布多道轴向开槽，当环体套入对应直径的轴件后，可通过环体自身的弹性形变抱紧轴面，相比传统的顶丝固定环，这种开槽夹紧的方式不会在轴表面留下顶丝压痕，对轴件表面精度的保护性更好，同时抱紧力分布更均匀，锁紧后的抗滑移能力更强，能够适应一定范围内的轴径公差，降低装配时的尺寸匹配难度。在设计思路上，这款构件以旋转特征作为主体造型的基础，首先通过回转截面生成环形基体的基本轮廓，再在单侧延伸出带安装通孔的扁平固定耳，安装孔的位置与环体内孔保持固定的中心距，确保安装后轴系的位置精度符合装配要求；环体上的开槽采用等宽均匀分布的设计，既保证了环体各方向的弹性形变量一致，避免夹紧时出现偏载导致轴件偏心，同时也控制了开槽的深度，保证环体在具备足够弹性形变能力的同时，不会因开槽过深导致结构强度不足，在长期反复拆装的场景下也不会出现断裂失效的问题。从安装边界来看，该固定座的环形内孔为核心配合面，装配时需匹配对应公称直径的光轴或管件，侧耳上的安装孔为通孔结构，可适配对应规格的螺栓完成与安装基面的固定，安装时需注意环体开槽方向的布置，尽量让开槽位置避开设备运行时的主要受力方向，进一步提升锁紧的可靠性；整体外形为带侧耳的环形结构，径向突出的侧耳尺寸经过优化，不会占用过多的装配空间，能够适配空间较为紧凑的安装场景，环体的轴向厚度经过合理设计，既保证了与轴件的接触面积足够提供稳定的抱紧摩擦力，也不会因厚度过大增加不必要的结构重量与材料成本。
